| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2001-0931 |

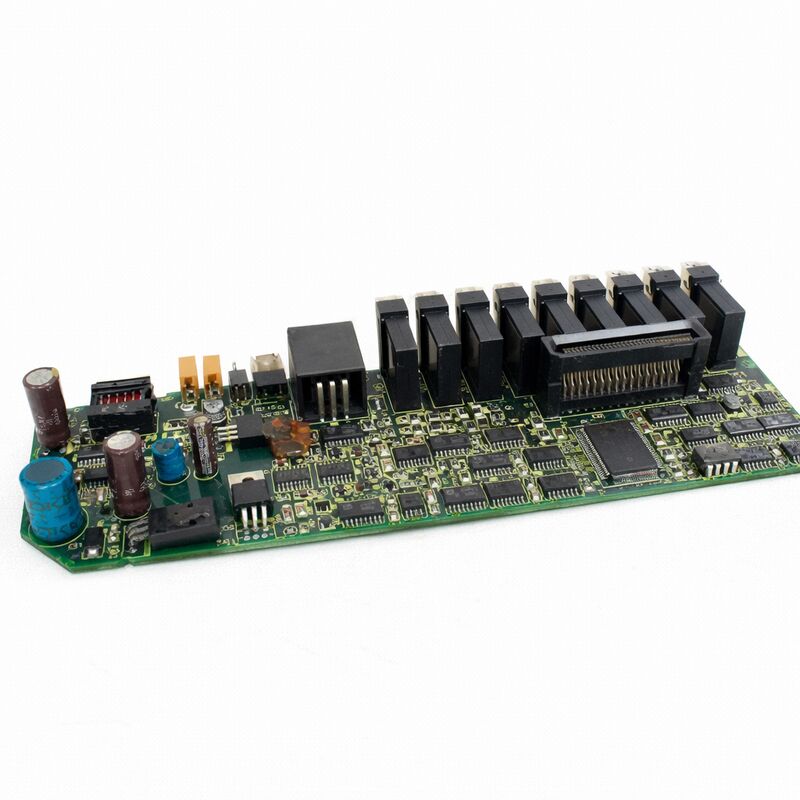

명령 신호:SVM2(Servo Valve Module, 2축)는 1990년대 FANUC의 표준 듀얼 축 드라이브 모듈로, 머시닝 센터 및 터닝 센터에 쌍 또는 삼중으로 장착되어 X, Y, Z 축을 제어했습니다. 각 A06B-6079 모듈은 공통 전력 변환 스테이지를 사용하여 두 개의 서보 모터 축을 독립적으로 제어하며, A20B-2001-0931 탑 카드는 단일 PCB에서 두 축의 제어 알고리즘을 동시에 관리합니다.
A20B-2001-0931이 지원하는 Type-A 인터페이스는 FANUC의 아날로그 서보 명령 프로토콜 — FSSB 광섬유 디지털 버스의 전신입니다.
Type-A 시스템에서 CNC 시스템 장치는 기존의 다중 도체 케이블을 통해 각 드라이브 모듈에 축당 ±10V 아날로그 속도 명령 신호와 디지털 활성화 및 재설정 신호를 보냅니다.
제어 PCB는 이러한 아날로그 입력을 전류 루프 참조로 변환하고, PWM 제어 계산을 실행하며, 전력 IGBT에 게이트 드라이브 신호를 출력합니다.
서보 모터의 엔코더 피드백은 별도의 피드백 케이블을 통해 제어 PCB로 돌아와 위치 및 속도 제어 루프를 완료합니다.
이 Type-A 인터페이스 세대는 1980년대 후반부터 1990년대 중반까지 제조된 기계에서 발견되며, 많은 생산 환경에서 여전히 상당한 수량을 차지합니다. A06B-6079 드라이브 모듈에 제어 계층 오류가 발생하면 A20B-2001-0931 탑 카드가 기능을 복원하기 위한 대상 교체 부품입니다.
주요 사양
매개변수
| 기능 | 듀얼 축 서보 드라이브 제어 PCB |
|---|---|
| 호환 모듈 | A06B-6079-H2xx (SVM2 시리즈) |
| 인터페이스 | Type-A 아날로그 PWM |
| 제어 축 | 2 (동시) |
| 전력 보드 쌍 | A16B-2202-0772 / A16B-2203-0592 |
| 상태 | 단종된 스페어 |
| 원산지 | 일본 |
| A06B-6079 모듈 아키텍처 — 탑 카드 및 베이스 카드 | 각 A06B-6079 SVM2 모듈은 높이 약 300mm, 너비 약 80mm의 단일 섀시에 내장된 2축 드라이브입니다. 내부적으로 모듈은 백플레인 커넥터로 연결된 두 개의 보드로 분할됩니다: |
베이스 카드는 모든 고전력 요소를 처리하며 일반적으로 전기적 원인으로 인한 고장에 더 강합니다(부적절한 냉각 또는 모터 과전류 이벤트로 인한 열 응력에는 취약함).
명령 신호:탑 카드는 모터 고장의 2차 효과(전류 피드백 신호를 통해) 및 노화 고장(전원 레일의 전해 커패시터)에 더 많이 노출됩니다.Type-A 인터페이스 — 명령 및 피드백 배선
Type-A 서보 드라이브 설치에서 CNC 시스템 장치와 A06B-6079 모듈 간의 배선은 표준 50핀 D-sub 또는 동등한 다중 도체 케이블을 통해 다음을 전달합니다:
명령 신호: 아날로그 속도 참조(±10V, 축당 하나), 방향 신호, 활성화 신호 및 위치 엔코더 출력 신호(CNC가 드라이브 모듈을 위치 카운터로 사용하는 경우).피드백 신호:
모터 엔코더 직렬 데이터(FANUC 직렬 엔코더 프로토콜, 단일 케이블 직렬), 모터 브레이크 제어 신호, 드라이브 경보 출력 신호.
A20B-2001-0931 보드를 폐기하기 전에 명령 케이블의 쉴드 연속성, 커넥터 청결도 및 드라이브 커넥터에서의 신호 진폭을 확인해야 합니다.
진단 접근 방식 — 탑 카드를 오류 소스로 격리A06B-6079 모듈에 경보 코드가 표시될 때 교체 부품을 주문하기 전에 책임 있는 보드를 식별해야 합니다.
탑 카드(A20B-2001-0931)는 다음의 경우 더 가능성이 높은 원인입니다:통신 유형 경보
— 카드의 직렬 엔코더 수신기, 명령 케이블 수신기 및 CNC 인터페이스 회로는 모두 탑 카드의 전자 장치 내에 있습니다.
전류 제어 경보(서보 경보 8, 9, A, 4, 5, 6)
"두 축이 동시에 실패"
— 두 축이 단일 탑 카드를 공유하므로, 탑 카드 고장은 모듈의 두 축을 동시에 비활성화합니다.
베이스 카드 고장은 일반적으로 한 축(IGBT 세트 하나)에 영향을 미치고 다른 축은 정상 상태로 유지됩니다.베이스 카드는 특정 부하 조건과 관련된 과전류 트립, DC 버스 전압 오류 및 한 위상 또는 한 축의 IGBT가 고장난 단일 축 고장에 더 책임이 있습니다.
자주 묻는 질문Q1: A06B-6079-H206 모듈에 L 및 M 축 모두에 동시에 "SV-8" 경보가 표시됩니다. 이것이 탑 카드 고장을 나타냅니까?
단일 SVM2 모듈의 두 축에 동시에 경보가 발생하는 것은 두 축이 단일 탑 카드의 엔코더 수신 및 제어 회로를 공유하기 때문에 탑 카드(A20B-2001-0931)를 강력하게 시사합니다.다른 쌍의 엔코더 케이블에 연결된 드라이브에 동일한 경보가 나타나면(케이블 및 엔코더가 정상임을 확인) 탑 카드가 주요 의심 대상입니다.
정전 및 버스 방전 후 의심되는 모듈에 정상 작동하는 A20B-2001-0931 탑 카드를 장착하면 진단이 확실하게 해결됩니다.
Q2: SVM2-20/20 모듈의 A20B-2001-0931을 SVM2-40/40 모듈에 사용할 수 있습니까?
탑 카드의 제어 및 통신 기능은 이러한 모델 전반에 걸쳐 동일합니다. 축 전류 정격은 탑 카드가 아닌 베이스 카드의 IGBT 모듈에 의해 결정됩니다.
따라서 기능하는 20/20 모듈의 A20B-2001-0931을 40/40 모듈의 탑 카드를 테스트하거나 교체하는 데 사용할 수 있습니다.
의도된 변형 간에 탑 카드 부품 번호가 일치하는지 확인하기 위해 A06B-6079 시리즈의 특정 FANUC 유지보수 설명서를 확인하여 확인하십시오.
Q3: 교체용 A20B-2001-0931을 장착한 후에도 시동 시 서보가 경보를 발생합니다. 가능한 원인은 무엇입니까?
탑 카드 교체 후 다음을 확인하십시오:
(1) 탑 카드와 베이스 카드 사이의 모든 커넥터가 완전히 올바르게 장착되었는지 확인하십시오. 잘못 정렬된 커넥터 핀은 잘못된 경보를 유발합니다.
(2) 교체 카드의 엔코더 피드백 케이블 연결이 올바른 소켓에 있는지 확인하십시오. L축 및 M축 엔코더 커넥터는 케이블 라벨과 일치해야 합니다.
(3) CNC의 축 매개변수를 확인해야 할 수 있습니다. 교체 보드에 다른 펌웨어 개정이 있는 경우 매개변수를 확인하거나 백업에서 다시 로드해야 할 수 있습니다.
(4) 베이스 카드의 전원 레일은 탑 카드 커넥터에서 측정해야 합니다. 베이스 카드의 +5V 또는 ±15V 레일이 사양을 벗어나면 카드가 양호하더라도 탑 카드의 회로가 올바르게 작동할 수 없습니다.
Q4: A20B-2001-0931을 수리 센터에 반품하기 위해 어떻게 포장해야 하며, 어떤 정보가 동반되어야 합니까?
보드는 ESD 안전 정전기 방지 백(일반 플라스틱 아님)에 넣은 다음 단단한 상자 안에 물리적 충격으로부터 패딩해야 합니다.
다음 정보는 수리 센터에서 보드를 올바르게 테스트하고 보정하는 데 도움이 됩니다. 전체 드라이브 모듈 주문 번호(A06B-6079-Hxxx), 기계 유형 및 CNC 제어 시리즈, 보드를 제거하기 전에 나타난 특정 경보 코드 및 오류가 지속적이었는지 간헐적이었는지 여부.
일부 수리 센터에서는 탑 카드 펌웨어 및 보정 설정이 베이스 카드 개정에 따라 달라질 수 있으므로 베이스 카드 정보도 요청합니다.
Q5: 리퍼비시된 A20B-2001-0931의 예상 수명은 얼마이며, 일반적으로 무엇이 먼저 고장 납니까?
주요 수명 제한 구성 요소는 보드의 내부 전원 공급 장치 섹션에 있는 전해 커패시터입니다. 이들은 전해질 증발 및 열 순환을 통해 저하되며, 일반적으로 높은 주변 온도에서 10~15년의 지속적인 산업 서비스 후 측정 가능한 용량 감소를 보입니다.
평판 좋은 FANUC 수리 센터에서 전체 커패시터 교체가 이루어진 리퍼비시된 보드는 정상 작동 온도에서 잘 유지 관리된 드라이브 캐비닛에서 5~10년 이상의 추가 서비스를 제공해야 합니다.
2차 고장 지점에는 엔코더 데이터 수신기 광 커플러(쉴드가 좋지 않고 고주파 간섭을 전달한 엔코더 케이블의 경우 저하될 수 있음)와 전류 피드백 경로의 아날로그 연산 증폭기(서비스 중 ESD 손상에 취약함)가 포함됩니다.
