| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2001-0700 |

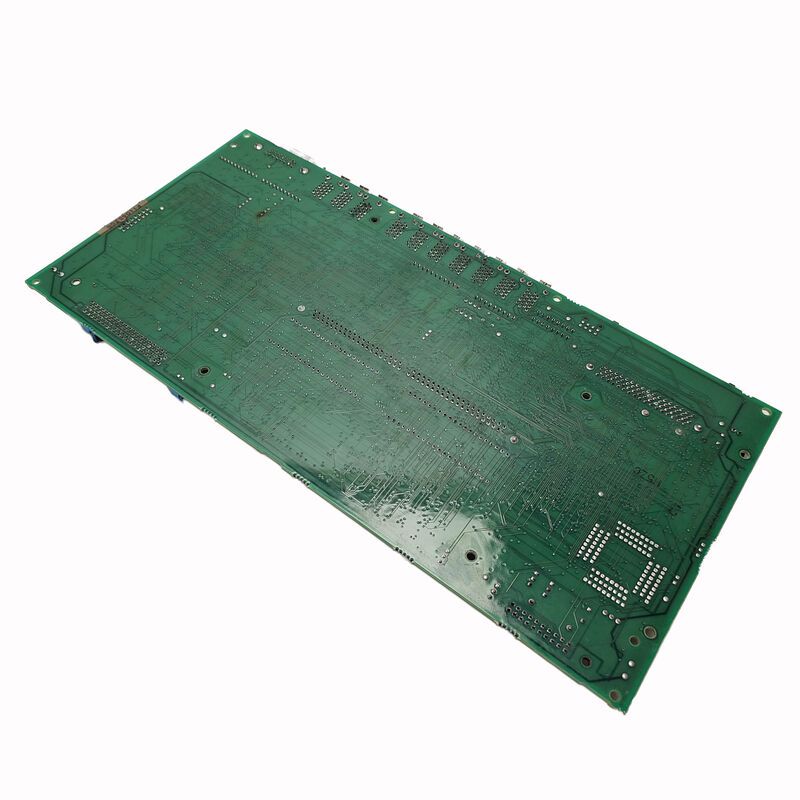

부품 번호: A20B-2001-0700
제조사: FANUC Corporation (일본)
제품 유형: 모터 보드 / 서보 드라이버 회로 PCB
대체 참조: A16B-2202-0440 / A350-2001-T704/01
상태: 제조사 단종
A20B-2001-0700은 FANUC 서보 드라이브 시스템 내에서 사용되는 서보 드라이버 회로 PCB로, FANUC 용어로는 모터 보드입니다.
이는 드라이버 회로 기판으로 분류되며, 서보 모터의 전력 단계를 구동하는 스위칭 신호를 생성하고 제어하는 역할을 담당하는 부품입니다. 이는 전류 수준에서 축 움직임을 직접 제어하는 전자 장치입니다.
FANUC 서보 앰프 아키텍처에서 서보 드라이브 시스템은 별도의 기능 계층으로 분리됩니다.
CNC 컨트롤러는 위치 및 속도 명령을 보냅니다.
서보 앰프 모듈은 이러한 명령을 수신하고 모터 권선을 통해 전류 제어를 실행합니다. 서보 앰프 내부에서 드라이버 회로 PCB는 제어 로직과 전력 트랜지스터 단계 간의 인터페이스입니다. A20B-2001-0700은 이 계층에 위치합니다.
이 보드는 단종되었으며 대체 참조 번호 A16B-2202-0440 및 A350-2001-T704/01을 가지고 있습니다. 이 두 번호는 동일한 부품을 참조하는 기계 문서, 서비스 기록 또는 이전 FANUC 부품 목록에 나타날 수 있습니다.
조달 시 세 가지 참조 번호 모두에 대해 보드를 확인하십시오.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2001-0700 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 모터 보드 / 서보 드라이버 회로 PCB |
| 보드 시리즈 | A20B-2001 |
| 대체 부품 번호 | A16B-2202-0440, A350-2001-T704/01 |
| 기능 | 서보 드라이브 회로 — 스위칭 신호 생성 |
| 생산 상태 | 제조사 단종 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 습도 | 최대 75% RH (비응축) |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리 |
FANUC 드라이브 시스템의 서보 모터는 AC 모터입니다. 이를 제어하려면 DC 버스 전압을 가변 주파수 및 진폭의 정밀하게 모양이 잡힌 3상 AC 출력으로 변환해야 합니다. 이것이 모터를 명령된 속도와 토크로 회전하게 만드는 것입니다.
서보 앰프의 전력 트랜지스터가 이 변환을 수행합니다.
드라이버 회로 보드는 이러한 트랜지스터가 언제, 어떤 타이밍으로, 어떤 패턴으로 스위칭해야 하는지를 알려주는 역할을 합니다.
스위칭 신호를 잘못하면 모터가 제대로 회전하지 않습니다.
잘못하면 — 잘못된 타이밍, 적절한 순간에 트랜지스터를 끄지 못함 — 결과적으로 슛스루(shoot-through) 고장이 발생합니다. 이는 DC 버스에 직접적인 단락 상태를 유발하여 전력 단계를 즉시 파괴합니다.
따라서 드라이버 회로는 앰프에서 성능 부품이자 보호 부품입니다.
제어 알고리즘을 실행하고 즉각적인 트랜지스터 차단이 필요한 고장을 모니터링합니다.
A20B-2001-0700은 특정 서보 앰프 애플리케이션 내에서 이러한 기능을 수행합니다. 회로 설계는 설계된 서보 앰프의 전력 트랜지스터 및 게이트 드라이브 요구 사항에 맞춰져 있습니다.
세 개의 번호가 동일한 보드를 참조합니다: A20B-2001-0700, A16B-2202-0440 및 A350-2001-T704/01. FANUC 서보 부품에서는 이러한 상황이 흔합니다. FANUC의 부품 번호 시스템은 때때로 독립형 PCB, 어셈블리의 일부 또는 이전 사양 개정판에 따라 동일한 물리적 보드에 다른 번호를 할당합니다.
기계의 서비스 문서에 이러한 번호 중 하나가 표시되고 공급업체가 다른 번호로 보드를 나열하는 경우, 구매를 진행하기 전에 세 가지 번호 모두가 동일한 물리적 부품으로 해결되는지 확인하십시오. 부분 번호 일치에 기반한 오 식별은 서보 시스템 수리에 잘못된 부품을 주문하는 일반적인 원인입니다.
서보 드라이버 회로 PCB는 일반적으로 몇 가지 방법 중 하나로 고장납니다. 지속적인 고전류 작동으로 인한 열 스트레스는 시간이 지남에 따라 게이트 드라이브 회로와 옵토커플러를 노후화시킵니다.
단일 과전류 이벤트 — 모터 고장, 기계적 걸림 또는 불가능한 움직임을 명령하는 프로그래밍 오류 —는 전력 트랜지스터를 반드시 파괴하지 않고도 드라이버 보드의 게이트 드라이브 회로 또는 피드백 요소를 파괴할 수 있습니다.
서보 축이 모터 또는 엔코더가 아닌 드라이브 회로를 가리키는 알람(과전류, IPM 고장, 드라이버 고장 알람)을 표시하는 경우, 전력 단계와 모터를 확인한 후 드라이버 회로 PCB가 주요 후보입니다.
이러한 유형의 보드 고장은 일반적으로 무작위 간헐적 고장보다는 동일한 작동 조건에서 일관된 알람을 생성합니다.
A20B-2001-0700을 교체하기 전에 원래 고장의 원인이 이해되었는지 확인하십시오.
단락된 전력 트랜지스터 단계가 있는 앰프에 설치된 드라이버 회로 보드는 다음 전원 켜기 시 파괴됩니다.
교체 부품을 설치하기 전에 근본 원인을 해결해야 합니다.
Q1: 서보 축이 고속에서 일관되게 IPM 고장 알람이 발생합니다. A20B-2001-0700을 먼저 교체해야 합니까?
전력 단계를 먼저 확인하지 않고는 아닙니다. IPM(지능형 전력 모듈) 고장 알람은 IPM이 과전류 또는 과열 조건을 감지했음을 나타냅니다. 드라이버 회로 PCB는 게이트 신호를 보내지만 IPM 자체는 모니터링하고 보호합니다. 드라이버 보드가 고장이라고 결론 내리기 전에 DC 버스 전압을 측정하고, 모터 절연 저항을 확인하고, 모터 전원 케이블의 손상을 검사하십시오. 전력 단계와 모터가 해제된 후에만 드라이버 보드를 교체하십시오.
Q2: 이 보드에 대한 세 가지 부품 번호가 있습니다. 주문 시 어떤 것을 사용해야 합니까?
세 가지 중 어느 것이든 — A20B-2001-0700, A16B-2202-0440 또는 A350-2001-T704/01 — 동일한 보드에 대한 공급업체 목록에 나타날 수 있습니다. 주문하기 전에 공급업체와 공급되는 물리적 보드가 세 가지 참조 모두와 일치하는지 확인하십시오. 기계의 전기 문서에 있는 부품 번호를 기본 검색 참조로 사용하십시오.
Q3: A20B-2001-0700을 설치 전에 서보 앰프 외부에서 테스트할 수 있습니까?
앰프와 분리된 드라이버 회로 PCB를 벤치 테스트하는 것은 간단하지 않습니다. 보드의 정상 작동 조건에는 앰프 전력 단계 및 제어 신호가 있어야 합니다. 대부분의 자격을 갖춘 서보 수리 센터는 제어된 조건 하에서 전체 앰프 내에서 드라이버 보드를 테스트합니다. 관련 앰프 구성에서 보드를 테스트하는 공급업체로부터 구매하는 것이 테스트되지 않은 장치보다 더 나은 보증을 제공합니다.
Q4: 모터에 심각한 고장이 발생한 후 앰프에서 퓨즈가 끊어졌습니다. 드라이버 보드가 손상될 수 있습니까?
예. 심각한 모터 고장 — 권선 단락, 고속에서의 기계적 고착 —은 보호 회로가 있더라도 드라이버 회로의 설계 한계를 초과하는 전류 스파이크를 생성할 수 있습니다. 끊어진 퓨즈는 이벤트가 심각했음을 시사합니다. 전력 트랜지스터와 드라이버 PCB 모두 손상되었는지 검사하십시오. 눈에 보이는 손상이 있거나 사양을 벗어나는 테스트 결과가 나오는 모든 부품을 교체하십시오.
Q5: 사용 전에 잉여 A20B-2001-0700은 어떻게 보관해야 합니까?
정전기 방지 포장이 필수적입니다. 드라이버 회로 PCB에는 정전기 방전에 민감한 게이트 드라이브 IC 및 옵토커플러가 포함되어 있습니다. 실온에서 건조한 환경에 습기를 피해 보관하십시오. 용매 또는 부식성 물질 근처에 보관하지 마십시오. 장기간 보관 후 설치 전에 보드를 육안으로 검사하고, 커넥터 접점의 산화 및 취급 또는 보관 조건으로 인한 물리적 손상 징후를 확인하십시오.
