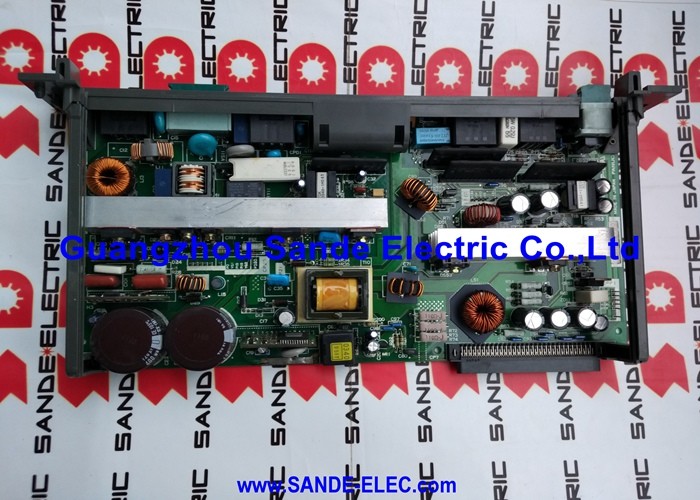

Fanuc A20B-2001-0190 베이스 보드 A20B20010190 A2OB-2OO1-O19O

FANUC A20B-2001-0190

CNC 제어 랙의 물리적 기초

A20B-2001-0190은 FANUC의 F18M/T CNC 제어 랙의 4 슬롯 뒷판입니다.제어 장치의 모듈형 플러그인 보드에 대한 전력 분배 레일작동하는 백플레인이 없으면 개별 기능 보드 (CPU 모듈, 메모리 모듈, I/O 인터페이스 보드) 는 물리적 집과 신호 경로가 없습니다.

4개의 슬롯은 최대 4개의 플러그인 제어판이 이 뒷판에 수평으로 설치될 수 있다는 것을 의미합니다.전형적인 설치는 주요 CPU 보드의 조합으로 랙을 채우, FROM/SRAM 메모리 모듈, 축 인터페이스 카드, 옵션 또는 I/O 보드 모두 백플레인의 내부 시스템 버스를 통해 서로 통신합니다.

백플레인 자체는 처리 및 데이터를 저장하지 않습니다. 그것은 PCB 형태로 라우팅 및 유통 계층입니다. 백플레인이 실패하면,증상은 어떤 버스 노선이나 전력 레일에 영향을 미치는지에 따라 달라집니다..

주요 사양

백플레인 장애 진단

백플레인 결함이 진단하기 어려운 CNC 결함 중 하나입니다. 왜냐하면 여러 가지 증상이 같은 보드에서 발생할 수 있기 때문입니다. 간헐적인 통신 오류,잘 알려진 상태에도 불구하고 초기화 되지 않는 보드, 또는 전원 공급 장치가 작동을 확인 한 후에도 계속되는 전원 공급 장치 경보는 모든 뒷면 점검을 보장합니다.

뒷판을 교체하기 전에 모든 플러그인 보드가 슬롯에 완전히 앉아 있는지 확인합니다. 부분적으로 앉아있는 보드는 버스를 부하하고 뒷판 고장과 동일한 증상을 유발합니다.부식 또는 물리적 손상을 위해 슬롯 커넥터 핀 확인- 가시적인 부품 손상, 균열 흔적, 또는 습기 손상의 징후를 위해 뒷판 자체를 검사하십시오.

A20B-2001 시리즈는 다양한 랙 슬롯 수와 CNC 세대를 위해 여러 배후판 변종을 포함합니다. A20B-2001-0190 (4 슬롯, F18M/T) 를 설치된 배후판의 라벨에서 구체적으로 확인하십시오..

FAQ

Q1: FANUC CNC 제어 래크에서 뒷면은 무엇을 합니까?

그것은 레이크의 모든 플러그인 보드에 대한 물리적 장착 프레임과 내부 버스를 제공합니다.그리고 I/O 카드는 배그 플레인의 버스 추적을 통해 이동그것은 또한 설치 된 모든 보드에 전력 공급 전압을 분배합니다. 뒷판은 모든 보드가 의존하는 공통 인프라입니다.

Q2: A20B-2001-0190을 교체하려면 데이터 백업이 필요합니까?

백플레인은 CNC 매개 변수를 저장하지 않습니다. 모든 데이터는 그것에 설치된 메모리 모듈 (FROM, SRAM) 에 있습니다. 플러그인 보드가 고장 된 백플레인에서 교체 장치로 손상되지 않은 상태로 전송되면,항상 전송 전과 후 플러그인 보드 무결성을 확인하고 시작하기 전에 현재 백업을 유지하십시오.

Q3: 어떤 4 슬롯 A20B-2001 뒷판이 -0190을 대체할 수 있습니까?

A20B-2001 시리즈의 다른 후속 변종은 다른 CNC 세대와 보드 구성에 적합합니다. 커넥터 레이아웃, 버스 구조,그리고 파워 핀 할당은 변형에 따라 다릅니다.-0190은 F18M / T 랙에 특이합니다. 주문하기 전에 설치된 뒷판 라벨에서 정확한 후자를 확인하십시오.

Q4: CNC는 특정 플러그인 보드 위치에서만 간헐적 오류를 보여줍니다. 이것은 뒷판 오류 일 수 있습니까?

네, 뒷면 고장 손상된 커넥터,또는 한 슬롯에 영향을 미치는 실패한 보호 구성 요소가 그 슬롯의 보드에서 오류를 발생시키면서 다른 부분이 영향을 받지 않습니다.. 먼저 손상된 슬롯의 커넥터를 청소하고 재설정합니다. 오류가 슬롯 위치를 따르면 (보드 슬롯으로 이동하지 않고), 뒷판 슬롯이 오류 원천입니다.

Q5: 교체 후판 프로세스가 얼마나 오래 걸리고 장착 후 무엇을해야합니까?

물리적 교체 일반적으로 원래 뒷판에서 교체 하나씩, 교체 하나씩, 각 플러그인 보드를 전송하는 문제입니다. 설치 후,주요 전원을 복원하고 각 보드가 올바르게 초기화되는지 확인. 시작 시 버스 통신 알람을 확인 합니다. 매개 변수가 SRAM에 저장되고 SRAM 모듈이 그대로 전송된 경우 매개 변수 재부하가 필요하지 않습니다.
