| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2001-0120 |
부문 번호:A20B-2001-0120
제조사:FANUC (일본)
제품 종류:마스터 PCB (머드보드 / 백플레인)
보드 시리즈:A20B-2001
세대:시리즈 0 모델 D (중기 세대, 반 크기)
호환성 시스템:0-D 시리즈 0-MD, 0-TD CNC 컨트롤러
건축물:분산된 주변 보드 마스터 보드에 연결
주변판:메모리, 축, I/O, PMC (카세트 또는 보드)

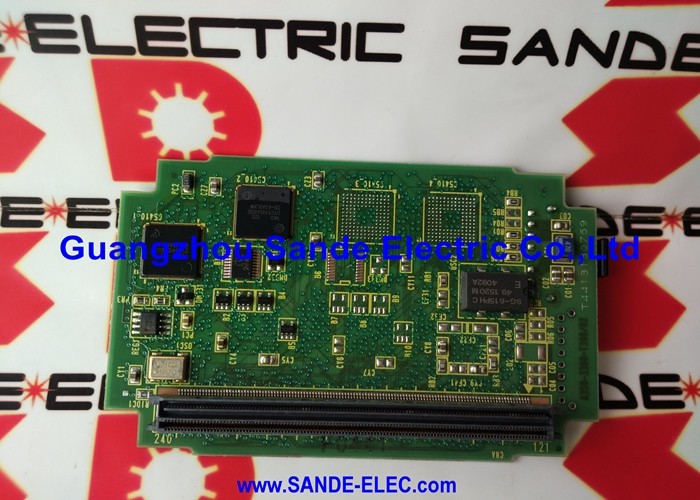

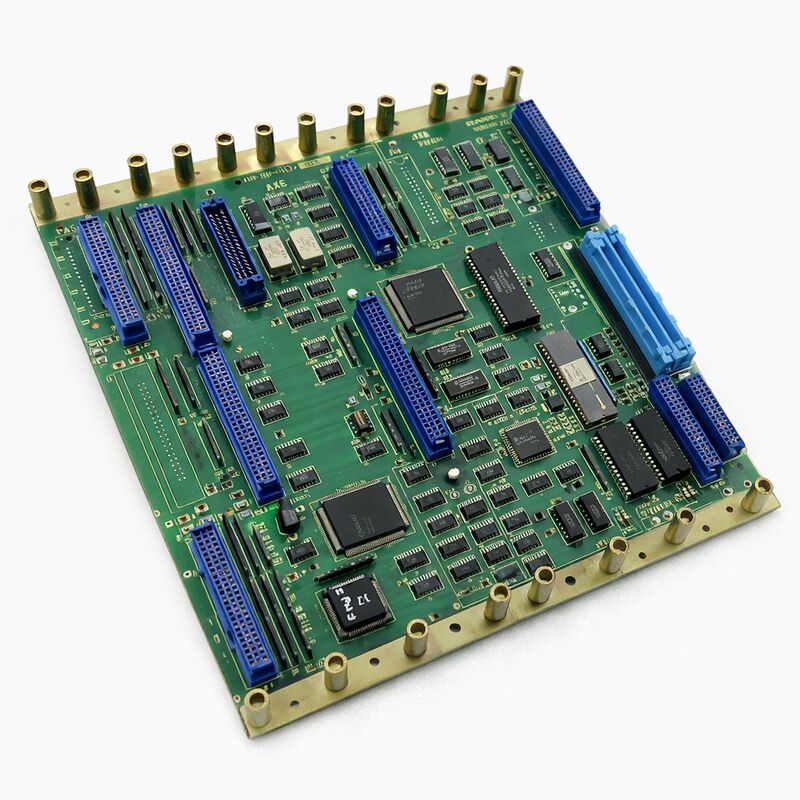

A20B-2001-0120은 FANUC의 0 시리즈 모델 D CNC 컨트롤러의 마스터 PCB입니다.그것은 FANUC 0 시리즈의 시간 순서에서 특별한 위치를 차지합니다.: 이전 전체 크기의 0-C 변종과 나중에 수정 된 반 크기의 디자인의 중간 세대 보드입니다.
0-D 세대는 0-C 아키텍처를 정제하여 처리 속도, 일련 드라이브 인터페이스 지원,0 시리즈를 적응할 수 있게 만든 동일한 기본 분산 보드 아키텍처를 유지하면서.
마스터 보드의 역할은 단순히 컴퓨팅이 아니라 건축입니다. 그것은 제어기의 다른 모든 보드가 연결되는 물리적 및 전기적인 뒷면입니다. 메모리 보드, 축 제어 보드,I/O 보드, 그리고 PMC 보드는 모두 A20B-2001-0120에 연결되고 그 통해 통신합니다.
마스터 보드는 이러한 주변 보드가 공유하는 버스를 조정합니다.그것은 또한 CNC 운영 소프트웨어를 실행 하 고 기계를 구동 하는 G-코드 및 M-코드 프로그램을 해석 하는 주요 프로세서를 운반.
FANUC의 0-D는 엄청난 수의 공작 기계에 자리 잡았습니다. 0-TD 구성을 가진 회전 센터, 0-MD 구성을 가진 가공 센터 및 다양한 0-WD,와이어 EDM 및 펀치 프레스 용 0-PD 변종이 기계들 중 많은 것들이 오늘날에도 생산적으로 사용되고 있습니다.
A20B-2001-0120은 작동하도록 하는 부품입니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-2001-0120 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 마스터 PCB (백플레인/머드보드) |
| 보드 시리즈 | A20B-2001 |
| 시리즈 | FANUC 0 시리즈 모델 D |
| 형식 | 반 크기 |
| 구성 | 0-MD (작업 센터), 0-TD (턴링 센터) |
| 건축물 | 분산 (외부 기기 보드 연결) |
| 주변 보드 슬롯 | 메모리, 축, I/O, PMC |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 / 교환 |
A20B-2001-0120을 이해하는 것은 0 시리즈 분산 아키텍처를 이해하는 것을 의미합니다.
마스터 보드는 자급자족하지 않습니다. 축 제어 회로, I / O 인터페이스 또는 메모리 자체를 포함하지 않습니다.
이 기능은 마스터 보드의 커넥터에 연결되는 전용 주변 보드에 의해 처리됩니다.
마스터 보드는 버스 신호를 서로 연결하고 필요한 공유 프로세서 및 클럭 리소스를 제공합니다.
가장 간단한 0-D 구성에서 마스터에 3 개의 주변 보드가 있습니다: 시스템 매개 변수와 프로그램을 보관하는 메모리 보드; 서보 드라이브를 제어하는 축 보드;그리고 기계의 필드 배선과 연결되는 I/O 보드.
PMC 사다리 프로그램은 기계의 자동화 논리 PMC 카세트 또는 전용 PMC 보드에서 실행됩니다. 더 복잡한 구성은 향상된 디스플레이 기능을 위해 그래픽 프로세서를 추가합니다.5축 및 6축 제어에 필요한 추가 축 보드, 그리고 동기화 또는 멀티 경로 제어용 서브 CPU 보드.
이 구성성은 0 시리즈의 결정적인 특징이었다.
같은 마스터 보드는 단순히 주변 보드가 장착된 것을 변경함으로써 간단한 2축 톱니 또는 복잡한 6축 가공 센터에 서비스를 제공 할 수 있습니다.기계 제조업체와 최종 사용자는 요구 사항이 증가함에 따라 능력을 확장 할 수 있습니다..
"반 크기"라는 명칭은 이전 0 시리즈 마스터 보드에 비해 A20B-2001-0120의 물리적 크기를 설명합니다.이전 풀 사이즈 마스터 보드는 컨트롤러 차시에서 더 큰 발자국을 차지했습니다..
The half-size design reduced the board area while maintaining full functional capability — an engineering evolution that allowed for smaller controller enclosures without sacrificing any of the system's configuration options.
반 크기의 형식은 마스터 보드에서 커넥터 슬롯의 수를 줄였으며, 이는 직접 연결할 수 있는 주변 보드의 최대 수를 정의합니다.
마스터 보드의 직접 용량보다 더 많은 보드가 필요한 구성에서는 하위 보드 또는 확장 뒷면이 시스템을 확장합니다.
FANUC의 특정 기계 구성에 대한 문서에는 어떤 보드가 필요한지 어떻게 배치되는지 정확하게 명시되어 있습니다.
A20B-2001-0120의 장애는 일반적으로 제어 장치의 완전한 장애로 나타납니다. 시스템이 시작되지 않거나 시스템 알람으로 시작 순서 초기에 중지됩니다.마스터 보드가 실패한 것을 결론하기 전에, 주변 보드가 제거되고 다시 설치되어야하며, 커넥터 접촉이 검사되고 전원 공급 전압이 확인되어야합니다.몇 가지 명백한 마스터 보드 장애는 커넥터 수준 오류 또는 전원 공급 문제로 밝혀집니다..
마스터 보드가 고장 원천으로 확인되면 매개 변수 백업 상태가 중요해집니다.
0-D 컨트롤러의 SRAM (CNC 매개 변수, PMC 매개 변수 및 저장된 부품 프로그램) 은 일반적으로 배터리를 지원하고 마스터 보드가 아닌 메모리 보드에 위치합니다.대부분의 0-D 구성에서, 메모리 보드 데이터는 마스터 보드 교체에서 손실 없이 살아남을 수 있습니다.
특정 백업 및 복원 절차는 기계의 구성에 달려 있습니다.
Q1: 시리즈 0-D 컨트롤러는 전원을 켜면 모든 LED가 켜져 있지만 CRT/디스플레이에는 아무것도 표시되지 않습니다. CRT 자체는 기능이 확인되었습니다. A20B-2001-0120이 유력한 오류입니까?
모든 LED가 화면 초기화 없이 켜면 마스터 보드가 시작 시퀀스를 완료하지 않는 것과 일치합니다.
그러나 이 증상은 또한 실패한 메모리 보드에서 발생할 수 있습니다. 마스터 보드가 메모리 보드에서 시스템 소프트웨어를 읽을 수 없다면 이 단계에서 중지됩니다.
먼저 메모리 보드의 커넥터와 좌석을 확인하세요. 메모리 보드가 올바르게 좌석되어 증상이 지속되면 마스터 보드가 주요 용의자입니다.
Q2: 교체 A20B-2001-0120을 얻었습니다. 마스터 보드 자체에서 원래에서 전송해야하는 설정이 있습니까?
A20B-2001-0120은 제어기의 하드웨어 옵션을 구성하는 DIP 스위치 또는 점퍼 설정을 가질 수 있습니다.원본 보드를 제거하기 전에, 문서 또는 사진에 모든 스위치와 점퍼 위치를.
대체 보드는 동일하게 설정되어야 합니다. 잘못된 설정은 기능적으로 좋은 보드에도 알람 또는 잘못된 축 행동을 일으킬 수 있습니다.
Q3: 기계는 2 년 동안 저장되어 있습니다. 전원을 켜면 모든 매개 변수가 손실되고 컨트롤러는 메모리 오류를 나타냅니다. A20B-2001-0120가 잘못입니까?
확장된 저장 후 매개 변수 손실은 거의 항상 마스터 보드 고장이 아닌 소진된 SRAM 백업 배터리를 나타냅니다.
0-D 아키텍처에서 배터리는 일반적으로 메모리 보드에 위치합니다. 메모리 보드에 배터리를 확인하고 교체하십시오.
백업에서 매개 변수를 복원합니다. 배터리 교체 후 문제가 지속되면 마스터 보드를 조사해야합니다.
Q4: A20B-2001-0120은 0-C 또는 0-F 시리즈 컨트롤러와 호환됩니까?
0 시리즈는 C, D, F 세대에 걸쳐 유사한 건축 개념을 사용했지만 마스터 보드는 세대에 따라 교환되지 않습니다.
커넥터 배열, 버스 타이밍, 프로세서 호환성이 다릅니다.
A20B-2001-0120은 0-D 세대를 위해 특별히 설계되었습니다. 0-C 또는 0-F 차체에 장착하면 물리적 커넥터 불일치 또는 전기 불일치성이 발생할 수 있습니다.
항상 마스터 보드를 특정 컨트롤러 세대와 일치시킵니다.
Q5: 0-D 기계는 여전히 생산 중이지만 제어 전자 장치가 노화되고 있습니다. 마스터 보드가 대체되거나 리뉴얼되어야하는 시점은 무엇입니까?
보드 레벨 리모델링 ∙ 전해질 콘덴서, 배터리 교체그리고 모든 분해된 수동적인 부품들 ∙ 작동 중이지만 간헐적인 리셋과 같은 나이와 관련된 증상을 보이는 보드의 사용 수명을 크게 연장합니다..
보드가 경제적으로 수리할 수 없는 구성 요소가 고장 났을 때 전체 마스터 보드를 교체하는 것이 적절합니다.또는 테스트 된 리뉴얼 된 예비 보드가 사용 가능하고 노후 된 오리지널 보드를 작동시키는 생산 위험이 용납되지 않을 경우.
시험된 예비 A20B-2001-0120을 현장에서 보관하는 것이 생산에 중요한 0-D 기계의 가장 실용적인 위험 감축입니다.
