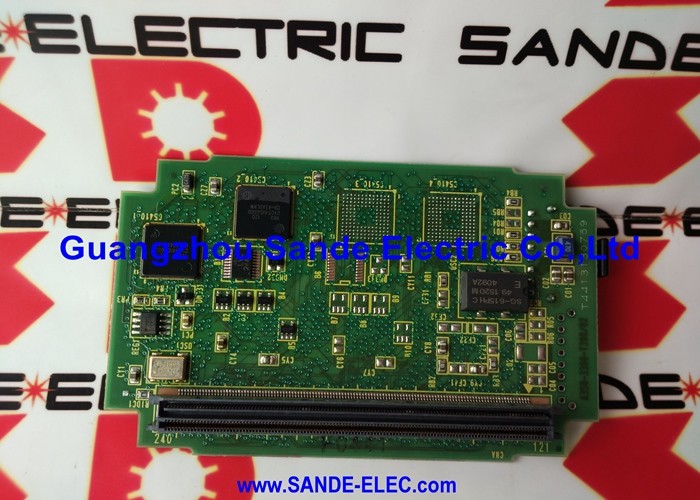

1pc FANUC MASTER BOARD A20B-2000-0175 테스트 A20B20000175 A2OB-2OOO-O175

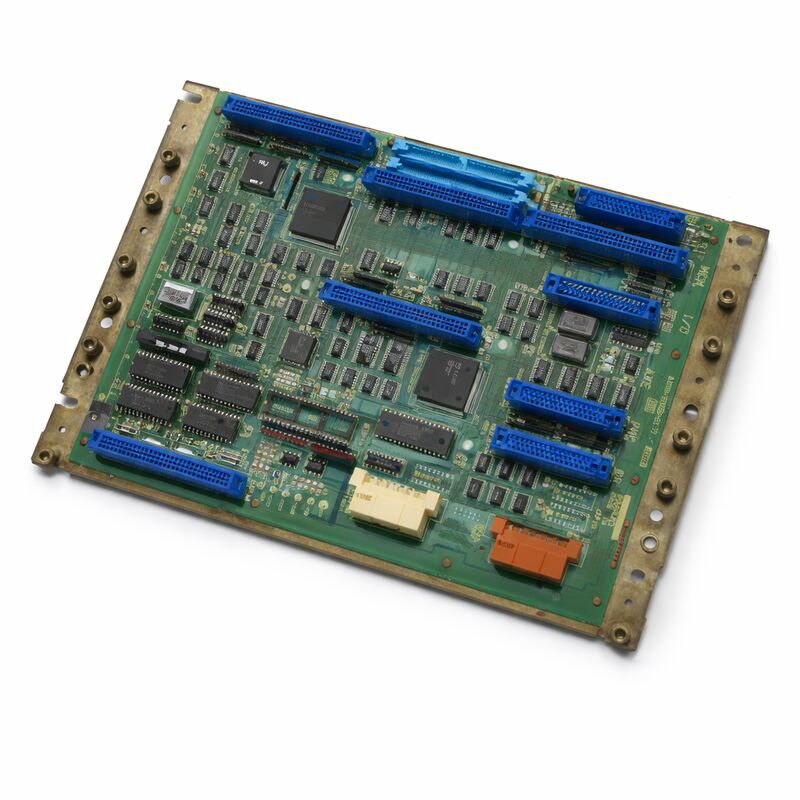

FANUC A20B-2000-0175 Zero-C 제어 마스터 PCB 32비트 486 시리즈 0MC / 0TC / 0MD / 0TD

부문 번호:A20B-2000-0175

제조사:FANUC (일본)

제품 종류:마스터 컨트롤 PCB (머드보드)

프로세서:32비트 인텔 486

건축물:스플릿 (분산) 아키텍처

호환성 시스템:FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (제로-C/제로-D)

지원되는 구성:0T, 0M, 0W, 0P, 0G

전신:A20B-2000-0170

전반적인 설명

A20B-2000-0175는 FANUC의 시리즈 제로-C 및 제로-D CNC 시스템의 32 비트 마스터 제어 PCB입니다. A20B-2000-0175의 후속자입니다.동일한 기본 아키텍처를 공유하지만 이전 보드의 프로세서 대신 더 빠른 인텔 486 프로세서를 통합합니다..

처리 속도의 업그레이드는 컨트롤러의 주변 보드 구성에 변경을 요구하지 않고 CNC의 사이클 시간 성능과 반응성을 향상시켰다.

전작과 마찬가지로 A20B-2000-0175는 전체 제로-C 컨트롤러의 백플레인과 중앙 프로세서 역할을 하는 반 크기의 보드입니다.

모든 주변 보드 ∙ 메모리 카드, 축 제어 보드, I/O 보드, 선택적으로 그래픽 프로세서 및 PMC-M 카드 ∙ 이 마스터 보드에 연결하거나 연결합니다.마스터 보드는 이 모든 것을 조정합니다., CNC 중첩, 프로그램 실행 및 각 하위 시스템 간의 통신을 관리합니다.

이 보드를 중심으로 만들어진 제로-C 플랫폼은 FANUC의 가장 널리 배포된 컨트롤러 세대 중 하나였습니다.

그 특이한 구성 가능성 ∼ 회전, 프레싱, EDM, 맷, 펀치 프레스,그리고 같은 하드웨어 플랫폼의 다른 기계 유형은.

이 컨트롤러를 실행하는 기계는 전 세계적으로 생산되고 있습니다. A20B-2000-0175는 마스터 보드가 고장 났을 때 작동하도록 하는 부품입니다.

주요 사양

486 프로세서 업그레이드

A20B-2000-0175과 전작의 주요 하드웨어 차이점은 프로세서입니다. -0175는 인텔 486 프로세서를 사용합니다.이는 이전 보드의 CPU와 비교하여 처리 속도의 측정 가능한 향상을 제공했습니다..

CNC 용어에서, 이 처리 개선은 더 빠른 인터폴레이션으로 나타났습니다. 같은 모션 프로그램에서 짧은 사이클 시간.

많은 짧은 세그먼트 움직임을 가진 복잡한 콘투어링 프로그램을 실행하는 기계에서 추가 처리 헤드룸은 컨트롤러가 더 멀리 앞으로 보고 더 원활하게 삽입 할 수있게했습니다.

486은 또한 주변 보드와 통신을 더 빠르게 처리하여 전체 제어 루프의 지연 시간을 줄였습니다.

이 개선은 파괴적이지는 않지만 의미 있었습니다. 주변판 생태계 ∙ 메모리판, 축판, I/O판 ∙ 호환성을 유지했습니다.

-0170을 실행하는 컨트롤러는 마스터 보드를 교환하고 SMD 모듈을 옮기면서 -0175으로 업그레이드 될 수 있습니다.주변 보드가 더 빠른 프로세서의 타이밍과 호환되는 경우.

스플릿 아키텍처 (Split Architecture)

제로-C 마스터 보드는 스플릿 프로세싱 아키텍처의 중심입니다. 마스터 보드는 NC 커널 ∙ 인터폴레이션 계산, 프로그램 분석, 좌표 관리 등을 처리합니다.마스터 보드에 장착 축 보드는 디지털 서보 인터페이스를 실행, NC의 계산된 위치를 주력 증폭기를 구동하는 펄스 너비 명령어로 변환합니다.

메모리 보드는 시스템 프로그램, 매개 변수, NC 프로그램을 저장합니다.

I/O 보드는 기계의 현장 배선 ∙ 센서, 소레노이드, 스위치를 연결합니다.

이러한 기능 분리가 의도적이었다. 각 위원회는 처리 시간에 대해 다른 사람들과 경쟁하지 않고 특정 작업을 처리했다.

시스템 또한 유지보수 가능했다: 실패한 축 보드는 NC를 제거하지 않았고, 실패한 메모리 보드는 마스터 보드를 방해하지 않고 교체 할 수있었습니다.

기능적인 제로-C 시스템의 최소 구성은 세 개의 보드입니다. 마스터 보드, 메모리 보드, 축 보드,그리고 I/O 보드 (일반적으로 기계에는 DNC 통신을 위한 PC 캐세트도 포함되어 있습니다).

더 큰 구성은 향상된 디스플레이를 위해 그래픽 프로세서 서브 시스템을 추가하고, 더 복잡한 사다리 프로그램을 위해 PMC-M 보드 및 5 또는 6 축에 추가 축 보드를 추가합니다.

-0170과 역행 호환성

A20B-2000-0175는 A20B-2000-0170의 지정된 대체 장치입니다. 대부분의 구성에서 -0175는 -0170과 동일한 주변 보드와 동일한 SMD 모듈 (이 경우) 을 허용합니다.-0170을 -0175으로 대체할 때, 주변 보드가 유지되고 SMD 모듈은 필요한 경우 이전됩니다.

대체하기 전에 확인해야 할 주요 호환성 요구 사항은 시스템 소프트웨어 버전입니다.

-0175은 나중에 하드웨어 개정을 사용 합니다. 메모리 보드에 있는 시스템 소프트웨어는 -0175 보드 개정과 호환되어야 합니다.

대부분의 경우 이것은 문제가 되지 않지만 매우 초기 Zero-C 시스템 소프트웨어 버전을 실행하는 컨트롤러는 -0175로 전환할 때 시스템 소프트웨어 업데이트가 필요할 수 있습니다.

FAQ

Q1: 제로-C 기계 부팅 하지만 주기 시간은 예상보다 느린 것 같습니다. 마스터 보드가 의도된 성능 아래 작동 할 수 있습니까?

제로-C 시스템에서 느린 사이클 시간은 잘못된 전망 매개 변수, 마스터 보드에서 손상된 시계 회로 또는 주변 보드에서 과도한 중단 부하에서 발생할 수 있습니다.모든 프로세서 바쁜 표시를 위해 컨트롤러의 진단 화면을 확인.

보드의 시계 오시레이터가 손상되면 지정 주파수 이하로 작동 할 수 있습니다. 이것은 간헐적 인 오류가 아닌 일관성 있고 재생 가능한 느림을 생성합니다.

고장난 시계 회로에 대한 유일한 신뢰할 수 있는 치료법은 보드 교체입니다.

Q2: -0170을 -0175로 교체 한 후 기계가 시작되지만 축 보드는 인식되지 않습니다. 무엇이 원인이 될 수 있습니까?

마스터 보드 교환 후 축 보드 인식 실패는 일반적으로 -0175 및 축 보드 사이의 시밍 또는 하드웨어 개정 호환성을 나타냅니다.-0175에 대한 호환 범위 내에서 축 보드 개정을 확인.

마스터 보드와 축 보드 사이의 배후 플레인 연결을 확인합니다. 또한 축 보드의 모든 구성 스위치가 시스템의 축 수치를 위해 올바르게 설정되었는지 확인합니다.

Q3: 제로-C 기계가 켜지지만 초기 시작 플래시 후 화면은 빈 상태로 남아 있습니다. 다른 보드는 정상으로 보입니다. 마스터 보드가 잘못입니까?

초기 시작 후 빈 표시는 일반적으로 NC 프로세서가 부팅 순서를 완료하지 않았다는 것을 의미합니다.

이것은 마스터 보드 자체 또는 마스터 보드가 소프트웨어를 로드하려고 하는 메모리 보드일 수 있습니다.

기본 보드에 있는 진단 LED를 보시고 부팅 시퀀스의 상태를 확인하세요.특정 LED 패턴으로 반쯤 멈춘 보드는 FANUC 진단 차트에 정의된 결함 위치를 가리킨다..

LED 활동이 전혀 생기지 않는 보드는 마스터 보드에서 프로세서 또는 전력 결함이 있음을 암시합니다.

Q4: A20B-2000-0175는 0MC와 0TD 기계 사이에 교환 가능한가요?

마스터 보드 하드웨어는 모든 제로-C 변종에 동일합니다. 기계 유형 간의 차이점은 시스템 소프트웨어, 축 보드 및 매개 변수입니다.

0MC의 보드는 0TD를 서비스 할 수 있고 반대로, 주변 보드, 시스템 소프트웨어 및 매개 변수가 대상 기계에 적합하는 경우.

마스터 보드 교체 후 항상 목표 기계의 데이터 백업을 복원합니다.

Q5: -0175판 은 시험 된 예비품 으로 구입 되었습니다. 그 상태 를 유지 하기 위해 어떻게 보관 해야 합니까?

원래 또는 교체 된 반 정적 포장재에서 안정적인 실내 온도에서 보관하십시오. 습도, 직접 햇빛 및 극한 온도에서 보관하십시오.

가방에 부품 번호와 시험 날짜를 표시하고 몇 년마다 산화 여부를 확인합니다.

보드가 SRAM 백업 배터리를 가지고 있다면 보드가 사용되기 전에 배터리를 확인하고 교체하십시오. 저장 중에 배터리 고장이 보드에 영향을 미치지 않습니다.하지만 SRAM 데이터는 SRAM에 데이터를 공급하는 경우 보드를 생존하지 않습니다.
