| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2000-0170 |
부문 번호:A20B-2000-0170
제조사:FANUC (일본)
제품 종류:마스터 컨트롤 PCB (머드보드)
건축물:32비트, 스플릿 아키텍처
호환성 시스템:FANUC 시리즈 0MC, 0TC, 0MD, 0TD (제로-C)
지원되는 구성:0T, 0M, 0W, 0P, 0G
생산 상태:폐지; 후속 A20B-2000-0175
무게:50.36파운드 (약 2.43kg)

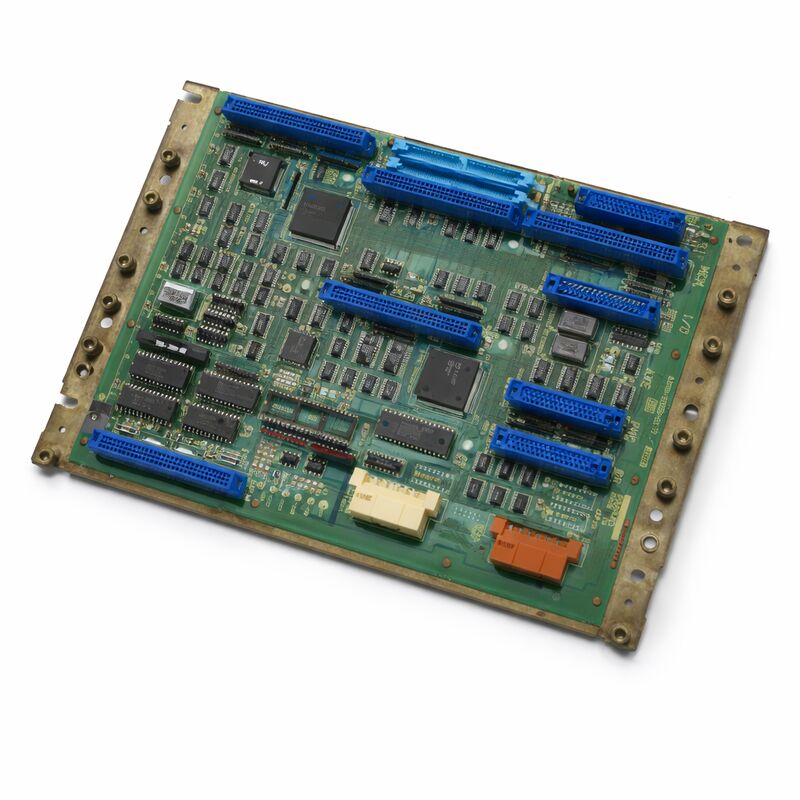

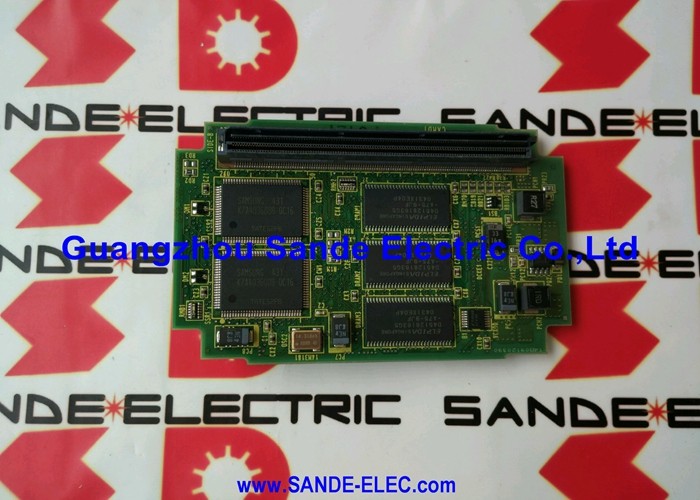

A20B-2000-0170은 FANUC 시리즈 제로-C CNC 컨트롤러의 마스터 제어 PCB ‧ 메인보드 ‧이다. 전체 제로-C 컨트롤러가 구축된 중앙 보드이다.FANUC 자체 용어로는이것은 32비트 PCB로 Zero-C 플랫폼의 생성과 능력을 정의합니다.
제로-C는 FANUC의 가장 성공적이고 널리 배포된 CNC 컨트롤러 세대 중 하나였습니다.
그것은 생산 시대에 전 세계 기계 도구 산업 전반에 걸쳐 회전 센터 (0TC, 0TD), 가공 센터 (0MC, 0MD) 및 다양한 다른 기계 유형에 진입했습니다.
그 결과 전세계의 생산 시설에서 계속 작동하고 있는 거대한 '제로-C' 기계가 설치되었습니다.A20B-2000-0170은 그것을 복원하는 대체입니다.
보드는 이전 0-B 세대의 메인 보드보다 크기가 반 ∼ 작다.
제로-C의 플러그인 주변 카드의 뒷판으로 작용한다. 최소 구성에는 세 개의 주변 보드가 필요합니다: 메모리 카드, 축 카드 및 I / O 카드.더 큰 구성은 그래픽 프로세서를 추가합니다., PMC-M 카드, 5번째와 6번째 축을 위한 추가 축 보드, 그리고 DNC 통신을 위한 PC 카세트.
이 확장성 (同一主板を多くの異なる機械配置に合わせる) 은 Zero-C를 기계 제작자에게 매우 구성 가능한 플랫폼으로 만들었습니다.
이 보드는 FANUC에서 중단되었습니다. 후속자는 A20B-2000-0175입니다.
소싱 할 때, 주문하기 전에 설치된 주변 장치 카드와 시스템 소프트웨어와의 호환성을 확인하십시오.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-2000-0170 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 마스터 컨트롤 PCB (머드보드) |
| 컨트롤러 시리즈 | FANUC 시리즈 제로-C (0C) |
| 호환성 있는 시스템 | 0MC, 0TC, 0MD, 0TD |
| 구성 | 0T, 0M, 0W, 0P, 0G |
| 건축물 | 32비트 분산 처리 |
| 보드 크기 | 반 크기 (전신 0-B 보드보다 작다) |
| 후계자 부분 | A20B-2000-0175 |
| 무게 | 50.36파운드 (약 2.43kg) |
| 생산 상태 | 제조업체에 의해 중단 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 |
A20B-2000-0170의 결정적인 설계 특징은 분할 구조입니다. 이전 FANUC CNC 메인 보드와 달리 대부분의 처리가 하나의 큰 보드에 집중되었습니다.제로-C 마스터 보드는 공유된 백플레인을 통해 주변 보드에 프로세싱을 배포합니다..
마스터 보드는 핵심 CNC 기능을 처리합니다. NC 프로그램 인터프리터, 인터폴레이션 계산 및 좌표 관리.축 보드는 정해진 축에 대한 세르보 명령 생성 및 피드백 처리를 처리.
메모리 보드는 프로그램 저장 및 검색을 처리합니다. PMC-M 카드는 (착착되면) 기계 사다리 논리를 독립적으로 처리합니다.
이러한 처리 분포는 여러 가지 실용적인 이점을 가져왔다. 각 보드는 특정 기능에 최적화 될 수 있었다.
고장난 축 보드는 전체 NC 기능을 꺼내지 못했습니다. And the modular architecture allowed the same master board to serve configurations from simple 2-axis turning to complex 5-axis machining — just by changing the mix of peripheral boards plugged into the backplane.
제로-C의 구성성은 그 시대에 비해서 주목할 만했습니다. 같은 A20B-2000-0170 마스터 보드는또는 5 축의 복잡한 턴 밀 센터, C축, 생동 도구, 그리고 꼬리 스톡 제어.
주변 장치 보드 선택, 매개 변수 구성 및 시스템 소프트웨어 버전은 주어진 설치의 능력을 결정했습니다.
이 구성 가능성은 제로-C가 모든 기계 분야에 걸쳐 수백 개의 다른 기계 제조사의 기계에 등장한다는 것을 의미했습니다.
0-T 구성은 lathes를 서비스했습니다. 0-M 구성은 가공 센터를 서비스했습니다.
0-W 구성은 와이어 EDM 기계에 사용되었다. 0-P 구성은 펀치 프레스에 사용되었다. 0-G 구성은 밀링 기계에 사용되었다.
모두 같은 마스터 보드 플랫폼에서 실행되었습니다.
유지보수를 위한 실질적인 결과는 A20B-2000-0170 교체 보드가 같은 제어 세대의 기계들 사이에 옮길 수 있다는 것입니다.주변 장치 보드와 시스템 소프트웨어가 올바르게 일치하는 경우.
폐업된 0MC의 보드는 하드웨어와 소프트웨어 호환성이 확인되면 작동하는 0TC에서 유효한 대체가 될 수 있습니다.
마스터 보드 자체는 기계별 데이터를 저장하지 않습니다. 그것은 프로세서 보드입니다. 기계별 데이터 (패라미터, 프로그램, PMC 사다리,도구 오프셋) 는 메모리 보드의 SRAM 및 FROM에 저장됩니다..
A20B-2000-0170을 교체할 때 이 데이터는 일반적으로 설치되어 있는 메모리 보드에 보존됩니다.
그러나 메모리 카드 또는 외부 장치에 대한 완전한 유지보수 전 데이터 백업은 항상 올바른 관행입니다.
만약 SRAM 배터리가 변동되어 보드 교환 도중 배열된다면, 메모리 보드가 계속 설치되어 있더라도 SRAM 컨텐츠가 손실될 수 있다.
잘 알려진 백업은 그 손실을 위기보다는 회복 가능한 사건으로 만듭니다.
교체 후, the controller should complete its normal startup sequence and load the previously stored programs and parameters from the memory board without issue — provided the replacement board is compatible with the installed peripheral boards and system software version.
Q1: 제로-C 컨트롤러는 시작 시 RAM 패리티 알람을 표시합니다. 다른 보드는 정상으로 보입니다. 마스터 보드가 잘못입니까?
제로-C 시스템의 RAM 패리티 알람은 메모리 오류를 가리키지만 메모리는 마스터 보드보다는 메모리 보드에 있을 수 있습니다.
어떤 메모리 주소인지 확인합니다. 경보 참조 ∙ 컨트롤러의 진단 출력은 결함이 일반적인 RAM, NC RAM 또는 PMC RAM에 있는지 나타냅니다.
만약 결함이 마스터 보드의 RAM에 대한 것이라면, 마스터 보드가 의심의 대상이 됩니다.
만약 메모리 보드의 RAM를 참조한다면 먼저 메모리 보드를 조사해야 합니다.
Q2: 기계는 0TC 구성이 있습니다. 0MC 기계의 A20B-2000-0170이 대체 할 수 있습니까?
네, 마스터 보드 하드웨어는 0TC와 0MC 구성에 공통적입니다.
회전 및 가공 센터 구성의 차이점은 축 보드, 시스템 소프트웨어 및 매개 변수 ∼ 마스터 보드 자체에 의해 결정됩니다.
0MC의 마스터 보드는 0TC 설치를 서비스 할 수 있습니다. 주변 보드가 호환성이 확인되고 시스템 소프트웨어가 올바르게 로드되는 조건입니다.
항상 교체 시도 전에 설치된 시스템을 백업합니다.
Q3: A20B-2000-0170이 켜져 있지만 화면에는 컨트롤러 시작 텍스트가 없는 흰색 화면이 표시됩니다. 무슨 일이 일어나고 있습니까?
시작 시 흰색 화면은 일반적으로 그래픽 서브시스템이 신호를 받았지만 NC 프로세서가 아직 시작되지 않았거나 부팅 시퀀스 초기에 중단되었다는 것을 나타냅니다.마스터 보드에서 보이는 LED 경보 패턴을 확인합니다..
일반적인 원인은 메모리 보드 고장, 손상된 FROM 콘텐츠 또는 마스터 보드의 자체 프로세서 회로에서 오류가 있습니다.
주변 기기 보드 연결을 확인하고 메모리 보드가 제대로 설치되어 있는지 확인하세요.
Q4: A20B-2000-0175 후속 보드가 A20B-2000-0170을 직접 대체 할 수 있습니까?
-0175은 -0170의 후계자로 지정되었지만 특정 설비에 대한 직접 교환성이 확인되어야합니다.
FANUC의 제로-C 시리즈의 후속 보드는 일반적으로 기능적 호환성을 유지하면서 하드웨어 개정을 처리합니다.하지만 시스템 소프트웨어 버전과 주변 기기 보드 구성은 설치 전에 -0175의 호환성 범위에 대한 확인되어야 합니다.
기계 도구 제조업체 또는 자격을 갖춘 FANUC 서비스 조직에 문의하여 귀하의 구성에 대한 구체적인 확인을 받으십시오.
Q5: 제로-C 기계는 마스터 보드가 테스트 된 예비 보드로 교체 된 후 서보 알람을 표시합니다. 축 보드는 변경되지 않았습니다. 무엇이 원인이 될 수 있습니까?
마스터 보드 교체 후에야 나타나는 서버 알람은 새로운 마스터 보드와 기존의 축 보드 사이의 통신 문제로 나타납니다.
마스터 보드가 뒷판에 완전히 꽂혀 있고 모든 보드 연결 장치가 켜져 있는지 확인합니다.
또한 시스템 매개 변수, 특히 서버 인터페이스 매개 변수, 메모리 보드에서 손상되지 않은지 확인합니다.
교환 중에 매개 변수가 손실되면 백업에서 복원하고 세르보 매개 변수를 다시 입력하면 경보가 해결됩니다.
