| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-1009-0300 |
부품 번호: A20B-1009-0300
제조사: FANUC Corporation (일본)
제품 유형: 연결 PCB
보드 시리즈: A20B-1009
적용 분야: FANUC CNC 및 로봇 컨트롤러 내부 인터페이스

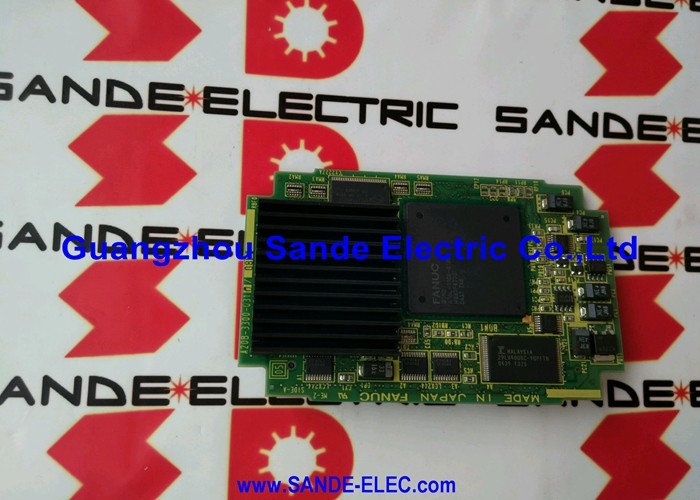

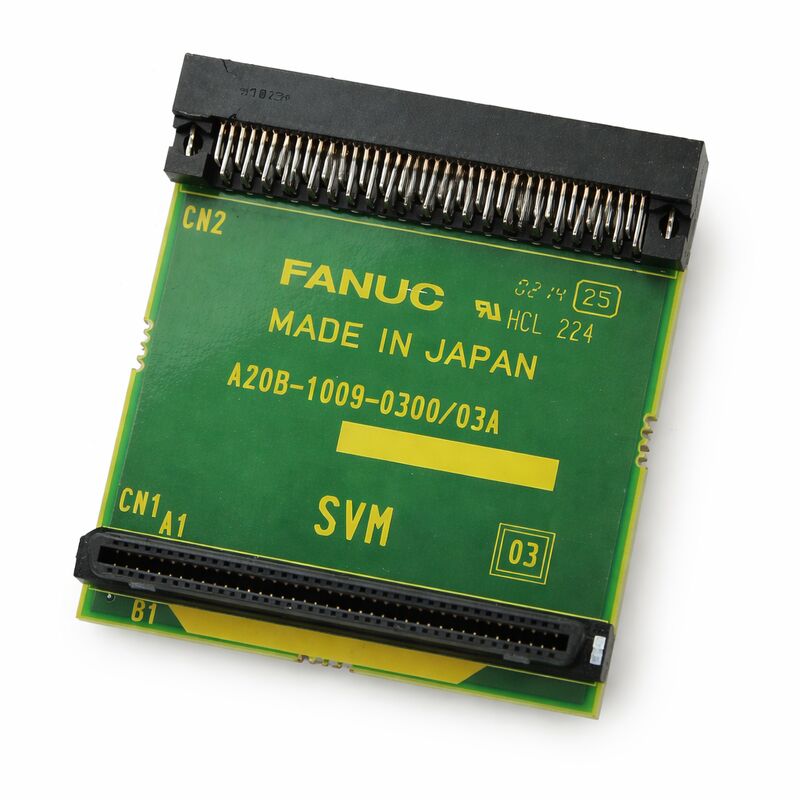

A20B-1009-0300은 FANUC의 A20B-1009 시리즈에 속하는 연결 인쇄 회로 기판입니다. FANUC 시스템의 연결 보드는 컨트롤러의 다른 부분 간 또는 컨트롤러와 현장 배선 간의 물리적 및 전기적 인터페이스 기능을 수행합니다.
이 보드는 신호를 라우팅하고, 커넥터 유형을 일치시키고, 신호 레벨을 변환하거나, 컨트롤러 캐비닛 외부에서 오는 케이블의 물리적 장착 지점 및 종단을 제공합니다.
A20B-1009 시리즈는 CNC 및 로봇 컨트롤러 애플리케이션 전반에 걸쳐 사용되는 FANUC 인터페이스 및 연결 PCB 그룹입니다.
이러한 보드는 일반적으로 능동적인 신호 처리를 수행하지 않습니다. 즉, CPU나 메모리 카드가 아닙니다.
대신, 제어 장치의 내부 커넥터 배열을 기계 또는 로봇의 외부 배선에 필요한 물리적 커넥터 및 신호 경로로 변환하는 필수적인 역할을 수행합니다.
이 인터페이스의 품질, 즉 모든 커넥터와 트레이스의 무결성은 시스템과 주변 기계 하드웨어 간의 통신 신뢰성에 직접적인 영향을 미칩니다.
FANUC는 일본에서 처리 보드와 동일한 품질 표준으로 연결 보드를 제조합니다.
이러한 보드는 종종 CPU 및 메모리 보드에 비해 간과되지만, 연결 보드 고장은 케이블 고장과 동일한 효과를 발생시킵니다. 즉, 신호가 목적지에 도달하지 못하고, CNC 또는 로봇이 센서 입력을 놓치거나 출력을 구동하지 못하며, 오류가 발생합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-1009-0300 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 연결 PCB |
| 보드 시리즈 | A20B-1009 |
| 적용 분야 | FANUC CNC 및 로봇 컨트롤러 인터페이스 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 습도 | 75% RH 최대 (비응축성) |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
CNC 및 로봇 컨트롤러는 단일 장치가 아닙니다. 여러 보드로 구성되어 있으며, 각 보드는 특정 제어 기능에 특화되어 있으며, 정의된 내부 버스 및 커넥터 세트를 통해 모두 통신합니다.
이러한 보드 간에 이동하는 신호는 결국 외부 세계, 즉 서보 드라이브, I/O 현장 장치, 연산자 패널 및 통신 네트워크에 도달해야 합니다.
연결 보드는 이 전환을 처리합니다.
내부 보드는 컨트롤러 랙 내에 효율적으로 장착될 수 있지만 현장 배선에는 비실용적인 고밀도 커넥터를 사용할 수 있습니다.
연결 보드는 어댑터 역할을 하여 내부 커넥터 배열을 기계 캐비닛에 설치하기에 적합한 케이블 및 커넥터 유형으로 변환합니다.
FANUC 로봇 컨트롤러에서 A20B-1009 시리즈는 브레이크 및 중력 보상 장치 연결, I/O 커넥터 변환 및 기타 내부 인터페이스 기능에 사용되는 보드를 포함합니다.
시리즈의 각 변형은 부품 번호의 마지막 숫자로 식별되며, 컨트롤러 아키텍처 내에서의 위치에 따라 정의된 특정 연결 목적을 수행합니다.
연결 보드는 능동 처리 보드보다 고장 원인이 적습니다. 고장날 프로세서, 노화될 커패시터, 손상될 펌웨어가 없습니다.
고장 모드는 주로 물리적입니다. 반복적인 연결/분리 주기, 환경 오염으로 인한 부식, 과도한 삽입력으로 인한 손상 또는 시간이 지남에 따라 납땜 접합부를 끊는 열 순환으로 인한 보드 휨으로 인한 PCB 또는 커넥터의 기계적 손상입니다.
연결 보드가 고장나면 증상은 케이블 고장과 유사합니다. 컨트롤러가 수신할 것으로 예상하는 신호가 없습니다.
컨트롤러가 구동하는 출력은 기계에 도달하지 않습니다. 현장 장치 고장처럼 보이지만 실제로는 연결 보드 고장인 경보가 나타납니다.
케이블 및 커넥터 점검에서 아무런 문제가 발견되지 않으면 연결 보드 자체에 주의를 돌려야 합니다.
고진동 환경은 연결 보드 성능 저하를 가속화합니다.
진동으로 인한 반복적인 미세 움직임은 납땜 접합부와 커넥터 접점을 점차 느슨하게 만듭니다.
높은 스핀들 속도 또는 상당한 절삭 진동이 있는 기계에서 연결 보드를 정기적으로 검사하는 것은 건전한 예방 유지 보수 관행입니다.
연결 보드 교체는 일반적으로 간단합니다. 시스템 전원을 끄고, 제거 전에 케이블 연결을 문서화하고, 모든 케이블과 보드 마운팅을 분리하고, 교체 보드를 장착하고, 문서화된 순서대로 케이블을 다시 연결합니다.
문서화 단계는 중요합니다.
연결 보드에는 유사하게 보이는 여러 커넥터가 있을 수 있으며, 두 케이블을 바꾸면 잘못된 신호 라우팅이 발생하여 예상치 못하고 진단하기 어려운 오류를 유발할 수 있습니다. 제거를 시작하기 전에 케이블 배열을 사진으로 찍거나 다이어그램으로 만드십시오.
교체 후 기계를 작동하기 전에 연결 보드의 출력에서 예상되는 모든 신호가 있는지 확인하십시오.
컨트롤러의 진단 I/O 화면을 사용하여 현장 입력이 올바르게 읽히고 출력 명령이 현장 장치에 도달하는지 확인하십시오.
Q1: 여러 I/O 신호가 동시에 작동을 멈췄습니다. 케이블은 손상되지 않은 것으로 보입니다. A20B-1009-0300에 문제가 있을 수 있습니까?
손상되지 않은 케이블과 함께 여러 I/O 고장은 연결 보드 고장의 전형적인 패턴입니다.
연결 보드의 내부 버스 고장, 즉 균열된 트레이스 또는 실패한 납땜 접합부는 한 번에 하나씩이 아니라 여러 신호를 동시에 꺼낼 수 있습니다.
보드가 고장났다고 결론 내리기 전에 연결 보드의 커넥터에 손상이나 부식의 흔적이 있는지 확인하십시오.
커넥터 접점을 청소하고, 모든 커넥터를 다시 장착하고, 교체 주문 전에 다시 테스트하십시오.
Q2: 연결 보드에서 한 커넥터 근처에 눈에 띄는 연소 흔적이 보입니다. 수리할 수 있습니까?
연소 흔적은 이전 과부하 이벤트, 즉 커넥터 또는 근처 회로를 통한 과도한 전류를 나타냅니다.
과부하 원인이 해결되더라도 보드의 PCB 트레이스와 근처 부품은 표면에서 보이지 않는 방식으로 성능이 저하될 수 있습니다.
연소 손상이 있는 보드는 신뢰할 수 없습니다. 잠재적으로 손상된 구리 트레이스 위에 미용 손상을 수리하려고 시도하는 대신 교체하십시오.
Q3: 이 보드는 SRAM 배터리 백업 요구 사항에 영향을 받습니까?
아니요. 연결 보드는 수동적입니다. 메모리, 프로세서 또는 배터리 백업 저장 장치가 없습니다.
보드를 교체할 때 손실될 데이터가 없습니다. CPU 또는 메모리 보드 교체와 달리 연결 보드 교체는 백업에서 데이터를 복원할 필요가 없습니다.
기계의 제어 데이터는 연결 보드 교체에 영향을 받지 않고 컨트롤러의 메모리 보드에 남아 있습니다.
Q4: 이 보드가 제 애플리케이션에 올바른 연결 보드인지 어떻게 확인할 수 있습니까?
설치된 보드의 레이블에서 부품 번호를 읽으십시오. A20B-1009-0300 접미사를 포함하여 정확하게 일치시키십시오.
A20B-1009 시리즈 내에서 다른 변형은 다른 물리적 커넥터 배열 및 신호 할당을 수행합니다.
잘못된 변형은 기계적으로 설치되지만 신호를 잘못 라우팅합니다. 설치된 보드의 레이블이 결정적인 식별자입니다.
Q5: 설치된 보드의 커넥터 핀이 구부러져 있습니다. 보드를 교체해야 합니까, 아니면 핀을 펴야 합니까?
PCB 커넥터의 구부러진 핀은 핀의 밑부분에 영구적인 변형이 없는 경우 주의 깊게 펴야 합니다. 적절한 작은 도구를 사용하고 주의해서 작업하십시오.
핀이 밑부분에서 부러졌거나 납땜되는 PCB 패드가 들린 경우 교체가 필요합니다. 산업 제어 보드 사용에 필요한 품질 표준으로 부러진 핀을 안정적으로 수리할 수 없습니다. 결정하기 전에 확대하여 검사하십시오.
