| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-1008-0210 |
부품 번호: A20B-1008-0210
제조사: FANUC Corporation (일본)
제품 유형: 인터페이스 / 제어 PCB
보드 시리즈: A20B-1008
적용 분야: FANUC CNC 및 로봇 컨트롤러 인터페이스 및 안전 회로

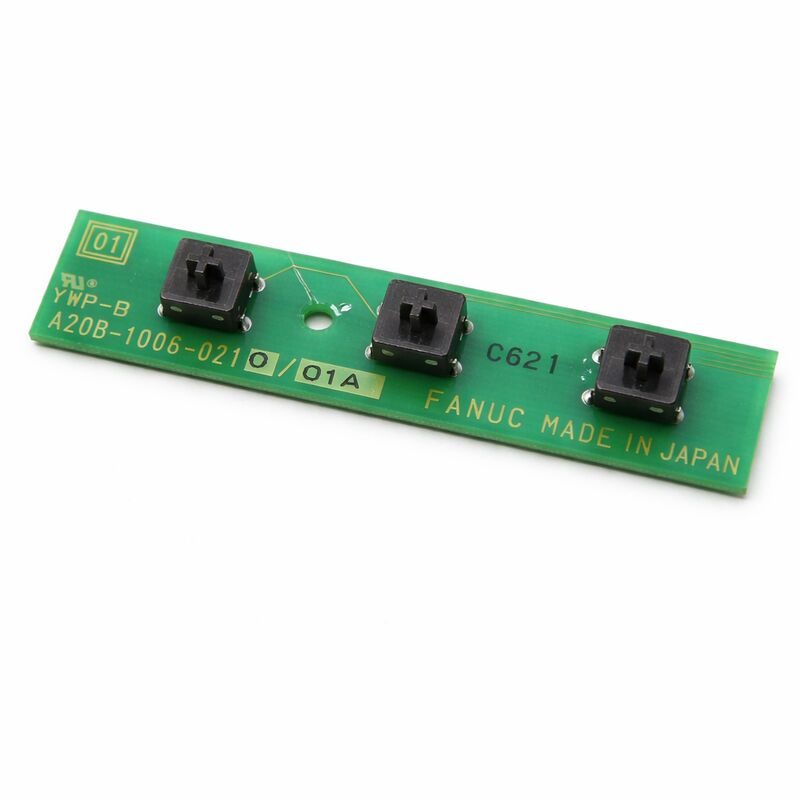

A20B-1008-0210은 FANUC의 A20B-1008 시리즈에 속하는 인쇄 회로 기판입니다. A20B-1008 시리즈는 CNC 및 로봇 컨트롤러 애플리케이션에 사용되는 FANUC PCB 모음으로, 안전 회로 처리, 비상 정지 입력 관리 및 컨트롤러 인터페이스 기능을 포함합니다.
이 보드는 기계의 안전 하드웨어 — 비상 정지 버튼, 안전 울타리 인터록, 안전 릴레이 체인 — 를 CNC 또는 로봇 컨트롤러의 안전 로직에 연결하는 신호를 처리합니다.
FANUC 시스템의 안전 회로 기판은 컨트롤러 아키텍처에서 독특한 위치를 차지합니다.
이들은 모션 제어 보드나 메모리 보드가 아닙니다. 즉, 공구 경로를 계산하거나 프로그램을 저장하는 역할이 아닙니다.
이들의 역할은 기계의 안전 상태를 지속적으로 모니터링하고 안전 이벤트가 발생했을 때 컨트롤러가 올바르고 즉각적으로 응답하도록 보장하는 것입니다.
안전 회로 기판의 고장은 자동 모드로 진입할 수 없는 기계 또는 지속적인 안전 경보를 생성하는 기계를 초래합니다.
A20B-1008 시리즈 PCB는 FANUC의 CNC 및 산업용 로봇 컨트롤러 플랫폼을 지원합니다.
이 보드는 기계의 안전 센서 및 릴레이 체인에서 오는 디지털 신호를 처리하여 컨트롤러의 안전 로직이 읽는 입력 상태 정보를 제공합니다.
또한 안전 관련 출력 기능을 구동합니다. 즉, 드라이브 시스템의 전원을 제어하는 안전 릴레이를 작동시키거나 해제합니다.
A20B-1008-0210은 이 확립된 시리즈 내에서 이러한 인터페이스 및 안전 회로 기능을 수행합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-1008-0210 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 인터페이스 / 제어 PCB |
| 보드 시리즈 | A20B-1008 |
| 적용 분야 | FANUC CNC 및 로봇 컨트롤러 안전 및 인터페이스 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 습도 | 최대 75% RH (결로 방지) |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리 |
FANUC CNC 및 로봇 컨트롤러는 정의된 하드웨어 회로를 통해 안전을 구현합니다. 비상 정지 체인은 직렬 회로입니다. 모든 E-stop 버튼, 모든 안전 도어 인터록, 모든 외부 안전 장치가 직렬로 연결됩니다.
체인의 어떤 요소라도 열리면 — 버튼이 눌리거나, 문이 열리거나, 장치가 트리거되면 — 체인이 끊어지고 비상 정지 조건이 컨트롤러에 신호로 전달됩니다.
안전 회로 기판은 이 체인을 모니터링합니다.
체인 상태를 실시간으로 감지하고 컨트롤러의 안전 로직에 보고합니다. 체인이 끊어지면 보드가 비상 정지 조건을 신호로 보냅니다.
컨트롤러는 서보 준비 신호를 해제하고, 드라이브 활성화를 차단하며, 모든 움직임을 정지시킴으로써 응답합니다.
이 기능은 매우 중요합니다.
안전 이벤트에 대한 보드의 응답 시간은 위험이 발생하기 전에 기계를 멈출 수 있을 만큼 빨라야 합니다.
FANUC은 안전 회로 하드웨어를 결정론적 응답을 위해 설계합니다. 즉, 입력 감지부터 서보 차단까지의 신호 경로는 정의되고 테스트되며 소프트웨어 스케줄링 지연의 영향을 받지 않습니다.
A20B-1008-0210이 고장 나면, 컨트롤러가 안전 체인 상태를 볼 수 없기 때문에 영구적으로 비상 정지 조건을 보고하거나, 입력 회로가 불량하여 실제 비상 정지 이벤트를 감지하지 못할 수 있습니다.
두 가지 고장 모드 모두 즉각적인 보드 교체가 필요합니다.
A20B-1008 시리즈의 안전 회로 기판은 기계의 안전 하드웨어로부터 저전압 디지털 입력 신호를 수신합니다. 이 신호는 일반적으로 24V DC이며, 이는 공작 기계 및 로봇 안전 회로의 표준 전압입니다.
보드의 입력 회로는 이러한 신호를 컨디셔닝합니다.
과도한 노이즈를 필터링하고, 접점 바운스로 인한 잘못된 트리거링을 방지하기 위해 입력 스위치를 디바운싱하며, 외부 필드 배선과 컨트롤러의 내부 로직 회로 사이에 절연을 제공합니다.
절연은 중요합니다. 필드 배선은 모터 케이블 및 기타 노이즈 소스와 함께 기계 캐비닛 전체에 걸쳐 실행됩니다.
절연이 없으면 전력선에서 커플링된 노이즈가 잘못된 안전 트리거를 생성하거나, 더 나쁘게는 실제 비상 정지 이벤트가 감지되지 못하게 할 수 있습니다.
컨디셔닝 후, 처리된 입력 신호는 컨트롤러의 안전 로직에 깨끗하고 안정적인 디지털 형태로 제공되어 로직이 자신 있게 작동할 수 있습니다.
안전 회로 기판 교체 시 연결된 배선에 주의해야 합니다.
안전 체인 배선은 특정합니다. 각 연결 지점은 정의된 기능을 가지며, 보드 교체 후 잘못된 재연결은 안전 회로 경로를 불완전하게 하거나 잘못 라우팅할 수 있습니다.
보드를 제거하기 전에 모든 커넥터와 해당 배선을 문서화하십시오.
가능하다면 여러 각도에서 보드를 제자리에 사진으로 찍으십시오. 각 커넥터를 신중하게 제거하고 다시 연결하면서 각 케이블이 새 보드의 올바른 위치로 돌아가는지 확인하십시오.
설치 후, 기계를 서비스에 반환하기 전에 전체 안전 회로를 테스트하십시오. 각 비상 정지 버튼이 개별적으로 기계를 멈추는지 확인하십시오.
각 안전 도어 인터록이 개별적으로 비상 정지를 트리거하는지 확인하십시오.
E-stop을 해제하고 정상적인 리셋 시퀀스를 통해 기계를 정상 작동으로 되돌릴 수 있는지 확인하십시오.
Q1: 모든 버튼이 해제되고 모든 문이 닫혀 있음에도 불구하고 기계에 영구적인 E-stop 경보가 표시됩니다. 안전 회로 배선은 연속으로 테스트됩니다. A20B-1008-0210에 결함이 있을 수 있습니까?
예. 안전 체인 배선이 연속으로 확인된 상태에서 영구적인 E-stop 경보는 안전 회로 기판을 가리킵니다.
보드가 체인 상태를 올바르게 읽지 못하고 있습니다. 즉, 입력 회로가 고장 났거나 보드의 전원 공급이 올바르지 않습니다. 먼저 보드의 입력 전원을 확인하십시오.
전원이 올바르고 배선이 확인된 상태에서도 경보가 지속되면 보드를 교체해야 합니다.
Q2: 기계는 자동 모드로 올바르게 진입하지만 E-stop 버튼이 때때로 기계를 즉시 멈추지 못합니다. 무엇이 원인일 수 있습니까?
간헐적인 E-stop 응답은 즉각적인 조사가 필요한 안전 중요 결함입니다.
간헐적인 응답은 보드의 입력 회로가 저하되고 있음을 시사합니다. 즉, 보드의 입력 커넥터 접촉 저항, 고장난 옵토커플러 또는 고저항 솔더 조인트입니다.
이 결함이 해결될 때까지 기계는 서비스에서 제외되어야 합니다. 생산에 복귀하기 전에 보드를 교체하고 E-stop 기능을 철저히 테스트하십시오.
Q3: 시설의 전력 서지 후, 이전에 존재하지 않았던 안전 경보가 기계에 표시됩니다. A20B-1008-0210이 손상되었을 가능성이 있습니까?
전력 서지는 외부 배선에 연결된 보드의 입력 보호 회로를 자주 손상시킵니다. 외부 배선이 서지 에너지의 안테나 역할을 하기 때문입니다.
안전 회로 기판은 필드 배선에 직접 연결되어 이러한 위험에 노출됩니다. 보드에 눈에 보이는 손상이 있는지 검사하십시오.
보드의 보호 부품이 고장 나면 보드가 멀쩡해 보여도 입력 회로가 손상될 수 있습니다.
보드를 교체하고 전체 안전 회로 기능을 확인하십시오.
Q4: 이 보드를 기계에 설치하지 않고 테스트할 수 있습니까?
안전 회로 보드의 의미 있는 기능 테스트는 보드에 전원을 공급하고 최소한 시뮬레이션된 안전 체인에 연결해야 합니다. 즉, 체인 닫힘 상태를 시뮬레이션하는 저항 부하와 E-stop 이벤트를 시뮬레이션하는 개방 회로 테스트입니다.
전원만 공급되고 신호 연결이 없는 상태에서 벤치에서 테스트하는 것은 보드의 입력 회로 기능을 확인하지 않습니다.
테스트 기능이 제한적인 경우, 보드를 기계에 설치하고 전체 안전 회로 배선이 연결된 상태에서 해당 동작을 테스트하십시오.
Q5: 안전 회로 보드를 교체한 후 안전 작동이 올바르게 되었지만 몇 주 후 경보가 다시 발생했습니다. 보드는 손상되지 않은 것으로 보입니다. 재발하는 고장의 원인은 무엇일 수 있습니까?
보드 교체 후 재발하는 안전 결함은 보드를 손상시키거나 저하시키는 환경 조건을 가리킵니다.
가장 일반적인 원인은 진동으로 인한 커넥터 접촉 문제 (시간이 지남에 따라 커넥터가 느슨해짐), 커넥터 영역으로 냉각수 오염이 유입되거나, 보드에 영향을 미치는 간헐적인 전원 공급 장치 문제입니다. 보드의 커넥터에 느슨함이나 오염이 있는지 검사하십시오.
기계의 부하가 클 때 보드에 공급되는 전압에 일시적인 하락이 있는지 확인하십시오.
