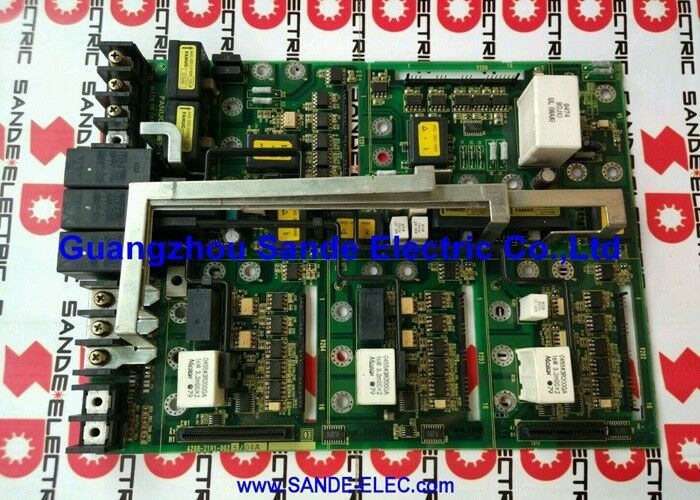

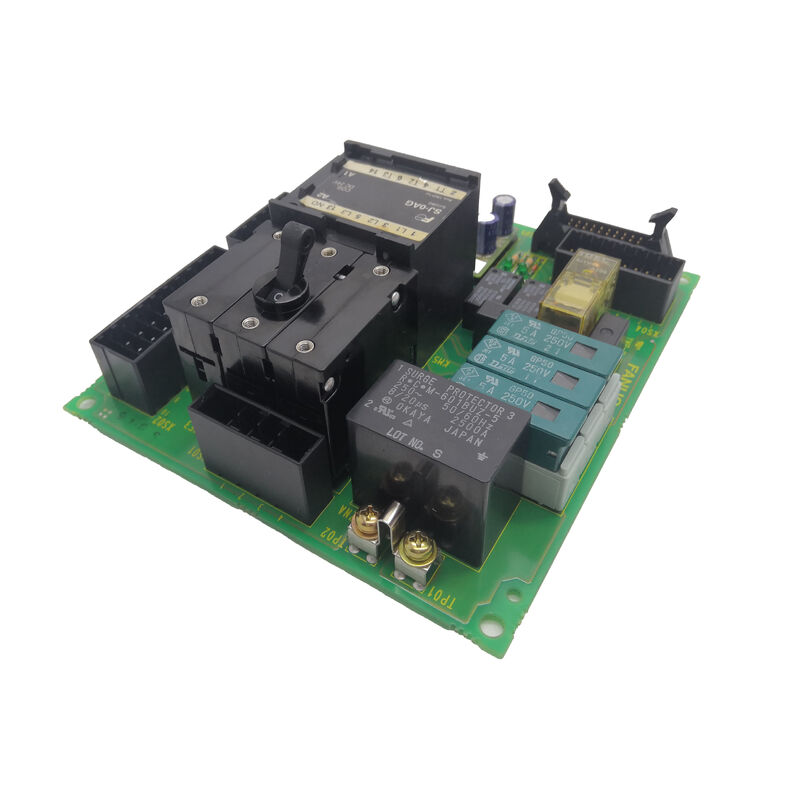

FANUC 보드 UNIT A20B10060489 A2OB-1OO6-O489 A20B-1006-0489

A20B-1006-0489 FANUC 알파 SPM-30 스핀들 증폭기 전력 PCB A06B-6088-H230 / 일본 / A20B-2902-0390 및 A16B-2202-043x와 함께

SPM Alpha 시스템 내의 스핀드 드라이브 모듈

FANUC Alpha 시리즈 드라이브 캐비닛에서 SPM (스핀드 파워 모듈) 은 기계 도구의 주 스핀드 모터를 작동시킵니다.SPM는 PSM (전력 공급 모듈) 에서 DC 버스 전압을 받아 스핀드 모터에 대한 변주 주파수 AC 출력으로 변환합니다..

SPM-30은 30kW 스핀드를 처리합니다. 22~30kW 범위의 스핀드 모터 크기를 가진 가공 센터의 전형적인 전력 수준이며 광범위한 일반 가공 작업을 다루고 있습니다.

SPM-30 모듈 내부에는 세 개의 PCB가 함께 작동합니다.

전력판 (A20B-1006-0489)주요 배선 및 전력 라우팅 PCB. 그것은 높은 전류 연결을 수행합니다. DC 버스 입력, 스핀드 모터에 세 단계 AC 출력, 및 전력 장치 인터페이스.

발사판 (A20B-2902-0390):IGBT 스위치 장치에 게이트 드라이브 펄스를 생성합니다.발사판은 제어 카드 명령어를 정확한 스핀드 속도와 토크 제어에 필요한 마이크로 초점 정밀 게이트 신호로 변환합니다..

제어 카드 (A16B-2202-043x 또는 A16B-2203-033x):지능 계층은 CNC에서 스핀드 속도 명령을 받고 속도와 전류 제어 루프를 실행하고, 인코더 피드백을 처리하고, 사격 보드를 명령합니다.

주요 제품 정보

30kW 스핀드 출력 이 전력 수준이 포함되는 것

SPM-30 모듈은 30kW 연속 스핀드 출력을 위해 등급화되어 있습니다. 가공 센터 스핀드 모터의 맥락에서 30kW는 다음을 포함합니다.

• 고속 가공센터에서 중간 스핀드 토크를 가진 고속 가공센터
• 일반용 수직 가공 센터, 15,000~20,000 RPM 스핀들 범위
• 중간 토크로 지속적인 전력이 필요한 수평 가공 센터

30kW 등급은 전체 연속 출력 전력을 나타냅니다. 가속 변동 중 단기 최고 전력은 일반적으로이 값을 초과합니다.

적용 시나리오

SPM-30 전원 패드 결함:가공 센터 스핀드 드라이브는 모터 또는 기계적 부하와 상관없는 지속적인 과류 경보를 생성합니다. 제어 카드와 발사판이 올바르게 테스트됩니다.A20B-1006-0489 전원 보드가 결함으로 확인됩니다보드를 교체하면 스핀드 정상 작동을 회복합니다.

SPM-30 모듈 서비스:계획된 스핀드 드라이브 모듈 수리 중에, A20B-1006-0489 전력 보드는 고속 스핀드 드라이브 시스템에 대한 전체 PCB 갱신의 일환으로 사격 보드와 함께 교체됩니다.

고장 후 복원:스핀들 모듈은 DC 버스 과전압 사건에 따라 내부 고장이 발생합니다. 전원 보드는 가시적인 부품 손상을 보여줍니다. A20B-1006-0489 교체,발사판과 제어 카드의 검증과 결합, 스핀드 모듈을 전체 작동 사양으로 복원합니다.

FAQ

Q1: A20B-1006-0489은 개별적으로 판매되고 설치되는가 아니면 전체 모듈의 일부로만 판매되는가?

일부 서비스 조직은 A20B-1006-0489을 수리 수준에 대한 개별 보드로 공급합니다.전체 A06B-6088-H230 모듈만 조립체로 공급합니다. PCB 단독은 공급하지 않습니다.개별 보드 공급 또는 전체 모듈 공급이 올바른 접근 방식인지 오류 진단에 달려 있습니다. 단 한 번의 확인 된 보드 장애는 개별 PCB 교체를 지원합니다.모듈의 광범위한 손상 (다중 보드), 전원 장치) 는 모듈을 완전히 교체함으로써 더 잘 해결됩니다.

Q2: A20B-2902-0390 소화판의 기능은 무엇이며 A20B-1006-0489과 어떻게 상호 작용합니까?

발사판은 SPM-30의 출력 단계에서 IGBT 트랜지스터에 게이트 드라이브 신호 (PWM 펄스) 를 생성합니다.게이트 드라이브 신호는 전원 보드 (A20B-1006-0489) 를 통과하여 IGBT 게이트 단말기에 도달합니다.. 방화 보드가 잘못된 게이트 타이밍을 생성하면, 전력 보드는 이러한 잘못된 신호를 전력 장치로 전송합니다.결함 진단은 하나만 교체하기 전에 두 보드가 올바르게 작동하는지 확인해야합니다.

Q3: SPM-30 (A06B-6088-H230) 는 새로운 A06B-6102-H230 변종과 어떻게 다릅니다?

둘 다 A20B-1006-0489 전원 보드를 사용하지만 다른 제어 카드 개정 및 소프트웨어 버전. A06B-6088 시리즈의 H230은 A16B-2202-043x 시리즈의 제어 카드를 사용합니다.A06B-6102-H230은 업데이트된 펌웨어 (ROM 버전 9D20 이상) 을 탑재한 A16B-2203-033x 시리즈의 제어 카드를 사용합니다.전원 보드는 모터 드라이브 하드웨어가 동일하기 때문에 이 변종들 사이에서 공통적입니다. 차이점은 제어 소프트웨어 능력입니다.

Q4: SPM-30 모듈은 어떤 보호 기능을 제공합니까?

SPM-30은 과전류 (출력 전류가 한도를 초과), DC 버스 과전압 (PSM 또는 재생), 단계-단계 및 단계-지구 단회로,초온도 (열기 분비기 온도 모니터링)이 보호는 세 개의 보드 스택에 걸쳐 구현됩니다: 제어 카드는 대부분의 조건을 모니터링하고 결함으로 게이트 펄스를 비활성화하도록 사격 보드에 명령합니다.;전력판은 열전도 연결을 통해 열 모니터링에 기여합니다.

Q5: 전력 보드 고장을 나타내는 알파 SPM 경보 코드는 무엇입니까?

전원 보드 문제와 관련된 FANUC Alpha SPM 경보는 다음과 같습니다: SPM 경보 24 (IPM 경보 智能电源模块故障,IGBT 게이트 드라이브 또는 전원 장치 결함이 전원 보드를 통과하는 것을 나타냅니다.); SPM 알람 01 (모터 과류) 및 SPM 알람 12 (열기 싱크 상열). 단번에 발생하는 과류 알람은 일시적인 부하 스파이크로 인해 발생할 수 있습니다.그러나 지속적이거나 즉시 반복되는 경보 ∙ 특히 IPM 경보 ∙ 모터 또는 외부 결함이 확인되지 않은 경우 전원 보드를 대체 후보로 지목합니다.
