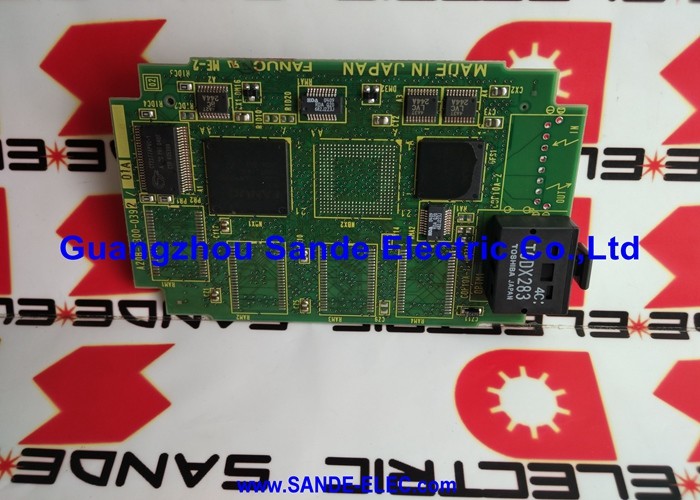

FANUC 보드 UNIT A20B10060482 A2OB-1OO6-O482 A20B-1006-0482

FANUC A20B-1006-0482 | 6088 시리즈 알파 스핀들 드라이브 베이스 배선 PCB — SPM-26 / SPM-30, 일본산

부품 번호: A20B-1006-0482

제조사: FANUC Corporation (일본)

제품 유형: 스핀들 드라이브 베이스 배선 보드 (전력부 PCB)

보드 시리즈: A20B-1006

드라이브 계열: A06B-6088 알파 시리즈 스핀들 앰프 모듈

호환 드라이브 유닛: A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30)

관련 제어 PCB: A16B-2202-0432 (제어 카드)

관련 ROM: A20B-2902-0390

입력 전압: 283–325V DC 버스

상태: 제조사 단종

개요

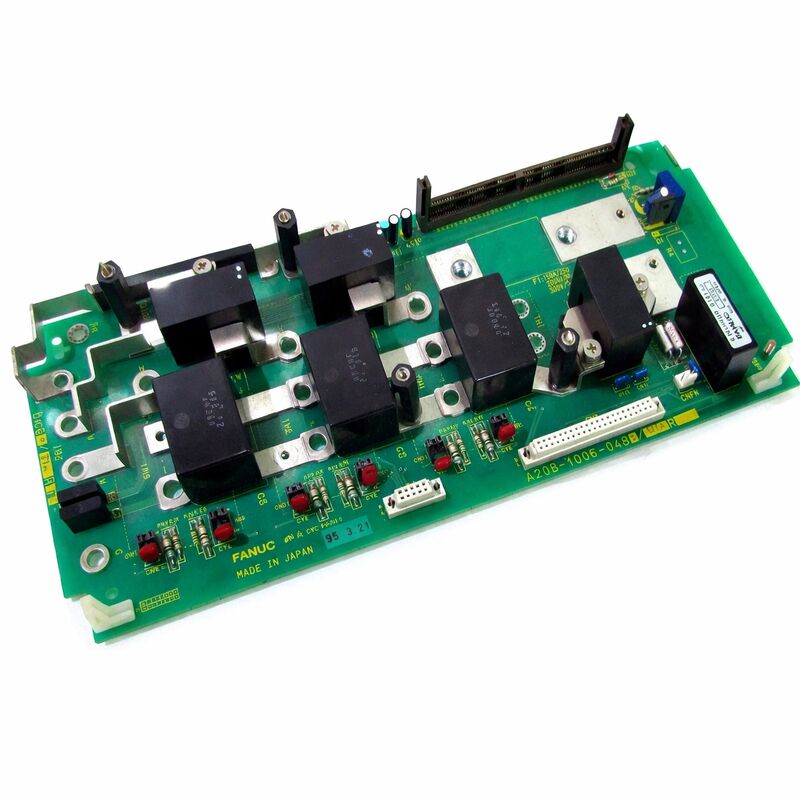

A20B-1006-0482는 FANUC의 6088 시리즈 알파 스핀들 앰프 모듈용 베이스 배선 보드, 즉 전력부 PCB입니다.

알파 스핀들 드라이브 아키텍처에서 각 모듈은 기능적으로 분리된 두 개의 인쇄 회로 기판으로 구성됩니다. 하나는 드라이브의 신호 레벨 지능을 처리하는 제어 보드이고, 다른 하나는 전력단 부품(고전류 트랜지스터, 전류 감지 회로, 게이트 드라이버, 모터 및 DC 버스로의 중전력 버스 연결)을 담당하는 배선 보드(전력 보드 또는 베이스 보드라고도 함)입니다.

A20B-1006-0482는 A06B-6088-H226 (SPM-26, 26kW급) 및 A06B-6088-H230 (SPM-30, 30kW급) 알파 스핀들 모듈에 장착되는 배선 보드입니다.

이들은 6088 시리즈 중 더 큰 모듈로, 까다로운 가공 응용 분야(강력한 스핀들 모터를 갖춘 중장비 가공 센터, 연삭 센터, 상당한 절삭 부하에서도 일정한 속도와 토크를 유지해야 하는 대형 선반 센터)에 사용되는 고토크 스핀들 모터를 구동합니다.

"베이스 배선 보드"라는 명칭은 드라이브 모듈의 보드 스택 하단에 있는 이 보드의 물리적 위치를 반영합니다.

제어 보드(A16B-2202-0432)가 그 위에 장착되어 있으며, 제어 신호를 전력단으로 전달하는 커넥터를 통해 통신합니다.

배선 보드는 제어 보드로부터 게이트 드라이브 신호를 받아 이를 사용하여 전력 트랜지스터를 스위칭하고, 스핀들 모터를 구동하는 가변 주파수, 가변 전압 출력을 생성합니다.

주요 사양

알파 스핀들 드라이브 아키텍처

6088 시리즈 모듈은 FANUC의 알파 공유 버스 드라이브 아키텍처 내에서 작동합니다. PSM(전원 공급 장치 모듈)은 입력 3상 AC를 규제된 DC 버스로 변환합니다. 스핀들 앰프 모듈은 이 버스에서 전력을 끌어와 스핀들 모터로의 3상 AC 출력을 생성합니다. SPM 모듈 내에서 전력 변환은 배선 보드에서 이루어집니다.

배선 보드의 전력단은 IGBT(절연 게이트 바이폴라 트랜지스터) 장치를 사용합니다. IGBT는 바이폴라 트랜지스터의 높은 전류 용량과 낮은 포화 전압을 MOSFET의 전압 구동 게이트 제어와 결합합니다.

스핀들 드라이브 응용 분야에서는 수백 암페어의 전류를 수백 볼트에서 초당 수천 번 스위칭해야 하므로 IGBT가 적합한 기술입니다.

A20B-1006-0482의 게이트 드라이브 회로는 이러한 IGBT에 필요한 정확한 드라이브 신호를 생성합니다.

전류 감지는 배선 보드의 또 다른 핵심 기능입니다.

각 상의 실제 모터 전류를 측정하여 제어 보드로 보고합니다. 제어 보드의 전류 루프는 명령된 전류(속도 루프에서)와 측정된 전류를 비교하고 PWM 듀티 사이클을 조정하여 오차를 줄입니다.

정확한 전류 감지 없이는 폐쇄 루프 전류 제어가 작동하지 않으며 모터는 올바른 토크를 생성하지 못합니다.

SPM-26 및 SPM-30 — 고출력 스핀들 응용 분야

SPM-26 및 SPM-30 명칭은 스핀들 모듈의 전력 등급을 나타냅니다.

이 모듈은 알파 시리즈에서 가장 까다로운 스핀들 응용 분야에 사용됩니다. 높은 재료 제거율을 위해 지속적인 고출력 스핀들 작동이 필요한 대형 가공 센터와 부품 품질에 일정한 스핀들 속도가 중요한 정밀 연삭 응용 분야입니다.

이 모듈로 구동되는 스핀들 모터(알파 26, 알파 30, 알파 P40 및 유사한 고프레임 모터)는 더 큰 6088 변형만 제공할 수 있는 전류 및 전력 용량을 필요로 합니다.

배선 보드의 부품 선택 및 열 관리는 이러한 전류 수준에 맞춰져 있습니다.

더 낮은 등급의 배선 보드를 더 높은 전력 드라이브 응용 분야에서 사용하면 부품의 열 과부하가 발생합니다.

듀얼 보드 구조 및 고장 격리

6088 시리즈에서 제어 전자 장치와 전력 전자 장치를 분리하면 유지 보수에 실질적인 이점이 있습니다. 스핀들 드라이브에 고장이 발생하면 어느 보드가 고장 원인인지 식별하는 것이 교체 부품을 결정합니다.

이는 전체 드라이브 모듈을 교체하는 것보다 비용을 절감합니다.

제어 보드(A16B-2202-0432)의 고장은 일반적으로 통신 오류, 매개변수 오류, 피드백 처리 오류와 같은 제어 관련 경보를 발생시키며, 전력단을 과부하하거나 손상시키지는 않습니다.

배선 보드(A20B-1006-0482)의 고장은 일반적으로 과전류, 과전압, IGBT 고장, 게이트 드라이브 고장과 같은 전력 관련 경보를 발생시키거나, 제어 측 증상 없이 잘못된 모터 출력 또는 모터 출력이 없는 결과를 초래합니다.

어느 보드에 고장이 있는지 구별하면 교체 결정을 내리는 데 도움이 됩니다.

고장난 보드만 교체하면 고장난 보드와 같은 드라이브 모듈을 공유하는 정상 보드에 대한 지출을 피할 수 있습니다.

자주 묻는 질문

Q1: 스핀들 드라이브에 IGBT 경보(종종 단일 문자 경보 코드로 표시됨)가 표시됩니다. 제어 보드는 테스트되었으며 정상으로 확인되었습니다. A20B-1006-0482가 고장 위치일 가능성이 있습니까?

정상으로 확인된 제어 보드에서도 지속되는 IGBT 경보는 배선 보드의 IGBT 모듈 또는 게이트 드라이브 회로를 가리킵니다.

IGBT 경보는 고장난 IGBT(단락 또는 개방 회로), 더 이상 올바른 스위칭 신호를 제공하지 않는 게이트 드라이브 회로, 또는 드라이브가 모터 전류를 과전류 임계값을 초과하는 것으로 잘못 읽게 만드는 전류 감지 오류로 인해 발생할 수 있습니다.

이러한 모든 고장은 배선 보드에 위치합니다. 보드 교체 또는 IGBT 모듈 교체가 적절한 조치입니다.

Q2: 스핀들 모터가 특정 속도에서 이상한 소음을 발생시키지만 경보는 발생하지 않습니다. 모터와 모터 케이블은 손상되지 않은 것으로 확인되었습니다. 이것이 배선 보드 때문일 수 있습니까?

경보 없이 특정 속도에서 발생하는 이상한 소음은 모터 출력의 전류 불규칙성을 시사합니다.

배선 보드의 전력단 중 한 상이 열화된 IGBT 또는 게이트 드라이브 문제로 인해 비대칭 전류를 생성하는 경우, 모터는 불균형 전류를 받아 소음이나 진동으로 나타나는 토크 리플을 생성합니다.

이 소음은 스위칭 주파수 고조파와 관련이 있기 때문에 속도에 따라 달라집니다.

소음 조건을 재현하면서 세 상 모두의 모터 출력 전류를 스코프로 측정하십시오. 비대칭 상 전류는 배선 보드 고장을 확인합니다.

Q3: 교체용 A20B-1006-0482를 구했습니다. -0482와 -0483 사이에 호환성에 영향을 미치는 차이점이 있습니까?

A20B-1006-0482와 A20B-1006-0483은 6088 시리즈의 동일한 배선 보드 계열 내에서 가까운 변형입니다. 이들은 SPM 범위 내에서 다른 드라이브 모델 및 전류 등급과 관련이 있습니다.

-0482는 SPM-26 및 SPM-30 드라이브에 사용되는 것으로 문서화되어 있습니다.

-0483은 시리즈의 다른 SPM 등급과 관련이 있습니다.

이들은 반드시 호환되는 것은 아닙니다. 전류 처리 용량 및 열 설계가 다를 수 있습니다.

항상 보드를 설계된 특정 드라이브 모델과 일치시키십시오.

Q4: 드라이브가 10년 이상 사용되었습니다. A20B-1006-0482에서 노화 관련 성능 저하를 가장 많이 보일 가능성이 있는 부품은 무엇입니까?

배선 보드의 게이트 드라이브 전원 공급 장치 섹션에 있는 전해 커패시터가 주요 노화 문제입니다. 이 커패시터는 게이트 드라이브 회로가 IGBT를 올바르게 스위칭하는 데 필요한 안정적인 DC 전압을 유지합니다.

노화됨에 따라 정전 용량이 감소하고 ESR이 증가하여 게이트 드라이브 공급 장치의 규제가 저하됩니다.

이는 간헐적이고 재현하기 어려운 경보로 나타나는 간헐적인 IGBT 스위칭 오류를 유발할 수 있습니다.

IGBT 모듈 자체도 수명이 제한적입니다. 10년 동안의 사용으로 인한 열 순환은 모듈 내부의 본딩 와이어와 솔더 연결에 점진적으로 스트레스를 줍니다.

Q5: 이 보드는 A06B-6088 시리즈에만 특화되어 있습니까, 아니면 다른 FANUC 스핀들 드라이브 계열에서도 사용할 수 있습니까?

A20B-1006-0482는 A06B-6088 알파 스핀들 모듈 시리즈를 위해 특별히 설계되었습니다.

커넥터 레이아웃, 부품 배치, 열 인터페이스 및 전기 등급은 6088 모듈의 기계적 및 전기적 아키텍처에 맞춰져 있습니다.

다른 FANUC 스핀들 드라이브 계열(예: 6064, 6078 또는 이후 6096 시리즈 드라이브)의 배선 보드와는 호환되지 않으며, 해당 드라이브 아키텍처에 맞춰진 다른 배선 보드 사양을 사용합니다.
