| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-1006-0481 |
부품 번호: A20B-1006-0481
제조사: FANUC Corporation (일본)
제품 유형: 스핀들 증폭기 전원 PCB (기본 / 배선 보드)
보드 시리즈: A20B-1006
호환 드라이브: A06B-6088-H222 (SPM-22 알파 스핀들 증폭기 모듈)

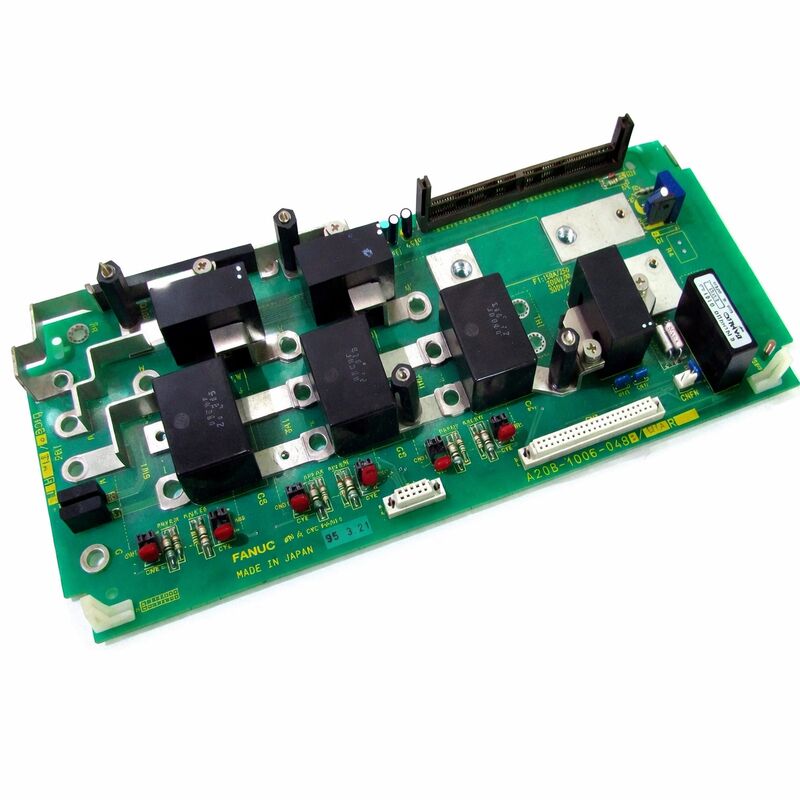

A20B-1006-0481은 FANUC의 A06B-6088-H222 알파 스핀들 증폭기 모듈인 SPM-22 내부의 전원부 PCB, 즉 기본 배선 보드입니다.
6088 시리즈 알파 스핀들 드라이브 아키텍처에서 각 모듈은 별도의 기능을 수행하는 보드의 계층적 어셈블리를 포함합니다. 제어 카드(A16B-2202-0432)는 신호 레벨 지능을 처리하고, 점호 보드(A20B-2902-0390)는 게이트 구동 신호를 제공하며, A20B-1006-0481은 스핀들 모터를 실제로 구동하는 고전류 트랜지스터 스위칭을 처리하는 전력단 보드입니다.
SPM-22는 22kW급 스핀들 증폭기로, 6088 시리즈의 중간 계층으로 SPM-15 및 SPM-26 모델 사이에 위치합니다. M-센서 또는 위치 코더 피드백을 사용하여 속도 및 방향 제어를 위해 FANUC의 Alpha 22, Alpha 15, Alpha P22 및 Alpha P30 스핀들 모터를 구동합니다.
모듈은 폭 150mm이며, 내부 및 외부 냉각 팬과 외부 방열판을 수용하고, 드라이브의 작동 상태 및 경보 코드를 표시하는 특징적인 이중 7세그먼트 LED 디스플레이를 갖추고 있습니다.
A20B-1006-0481은 IGBT 전력 트랜지스터와 해당 전류 감지 회로를 탑재하고 있으며, DC 버스 전압(283~325V)에서 전체 모터 전류(95A 정격 출력)를 처리합니다.
이러한 전류 및 전압 수준에서 이 보드의 구성 요소는 정상 작동 중에 상당한 전기적 및 열적 스트레스를 받습니다.
구성 요소 노화, 특히 IGBT 모듈 자체와 게이트 구동 전원 공급 장치 섹션의 전해 커패시터 노화는 보드의 실제 수명을 결정합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-1006-0481 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 스핀들 증폭기 전원 PCB |
| 보드 시리즈 | A20B-1006 |
| 호환 드라이브 | A06B-6088-H222 (SPM-22) |
| DC 버스 입력 | 283~325V |
| 정격 출력 전류 | 95A |
| 호환 모터 | Alpha 22, Alpha 15, Alpha P22, Alpha P30 |
| 냉각 | 외부 방열판 + 내부 및 외부 팬 (150mm 모듈) |
| 상태 표시 | 이중 7세그먼트 LED (완전한 드라이브 모듈에 표시) |
| 원산지 | 일본 |
| 이용 가능한 상태 | 완전한 드라이브 모듈 교체 또는 수리를 통해 |
A06B-6088-H222는 FANUC의 알파 시리즈 드라이브 시스템에 속합니다. 이 아키텍처는 공유 PSM(전원 공급 장치 모듈)과 공통 DC 버스상의 별도 서보 증폭기 모듈(SVM) 및 스핀들 증폭기 모듈(SPM)을 쌍으로 연결합니다.
PSM은 3상 AC 공급 장치에서 DC 버스를 생성합니다. SPM-22는 이 버스에서 전력을 끌어와 스핀들 모터를 구동하는 가변 주파수 3상 출력으로 변환합니다.
SPM-22 내에서 A20B-1006-0481은 이 전력 변환이 발생하는 곳입니다.
이 보드의 IGBT 트랜지스터는 DC 버스 전압을 스위칭하여 3상 정현파 출력을 생성합니다. 각 IGBT는 초당 수천 번 완전히 꺼짐에서 완전히 켜짐으로, 그리고 다시 꺼짐으로 스위칭해야 하며, 정확한 타이밍과 듀티 사이클은 위쪽 점호 보드에서 제어되는 게이트 신호에 의해 제어됩니다.
결과적으로 스위칭된 출력은 모터의 인덕턴스에서 필터링된 후 스핀들 모터에서 회전 자기장을 생성하는 부드러운 정현파 전류를 생성합니다.
95A 출력 등급은 SPM-22 출력의 각 위상이 95암페어를 연속적으로 공급할 수 있음을 의미합니다.
이는 상당한 양의 전기 에너지를 나타냅니다. DC 버스 전압에서 22kW 스핀들 정격 전체에 해당합니다.
트랜지스터와 열 관리 시스템은 중절삭 작업 중에 이 전류를 지속적으로 처리해야 합니다.
6088 시리즈 스핀들 드라이브 유지 보수에 가장 실질적으로 중요한 지식은 제어 보드 오류와 전력 보드 오류의 구별입니다. 이 구별은 어떤 보드를 교체해야 하는지를 결정합니다.
제어 보드 오류(A16B-2202-0432)는 통신, 매개변수 처리, 피드백 처리 및 드라이브의 소프트웨어 레벨 기능과 관련된 경보를 생성합니다. 드라이브는 CNC와의 통신 오류, 매개변수 불일치 또는 피드백 신호 이상을 나타내는 경보 코드를 생성할 수 있습니다.
전력단은 전기적으로 손상되지 않았을 수 있습니다.
전력 보드 오류(A20B-1006-0481)는 과전류, IGBT 오류, 트랜지스터 고장 및 전류 감지 오류와 관련된 경보를 생성합니다.
모터는 잘못된 또는 누락된 출력 전류를 받을 수 있습니다. 심각한 경우(예: 트랜지스터 단락) 드라이브가 입력 보호 장치를 트립하고 완전히 정지할 수 있습니다.
교체 부품을 주문하기 전에 어떤 보드에 오류가 있는지 식별하면 손상되지 않은 보드를 교체하는 비용과 지연을 피할 수 있습니다.
드라이브의 LED 디스플레이에서 특정 경보 코드를 읽고 적절한 오류 범주에 매핑하는 것이 이 진단의 시작점입니다.
FANUC의 정책과 대부분의 전문 서비스 제공업체의 관행은 A20B-1006-0481을 독립형 보드로 판매하지 않는 것입니다.
이 보드는 완전한 SPM-22 드라이브 모듈 교체의 일부로 또는 드라이브 레벨 수리 서비스의 구성 요소로 제공됩니다.
이 접근 방식은 기능적으로 합리적입니다. 보드가 올바르게 작동하는지 확인하려면 모터가 연결되지 않은 상태에서 벤치에서 테스트하는 것이 아니라 완전한 드라이브 장치에서 실제 모터 부하 하에서 테스트해야 합니다.
스핀들 오류가 전력 보드에서 발생하는 것으로 확인되면, 실질적인 서비스 옵션은 다음과 같습니다. 완전한 SPM-22 교체(가장 빠름), 전력 보드의 특정 고장 부품이 식별되고 교체되는 드라이브 레벨 수리, 또는 오류가 IGBT 장치에만 있는 경우 IGBT 모듈 교체.
이러한 모든 옵션에는 완전한 드라이브 장치가 필요합니다.
Q1: SPM-22가 IGBT 경보 코드를 표시하고 스핀들이 작동하지 않습니다. 제어 카드는 테스트되었으며 양호한 것으로 확인되었습니다. A20B-1006-0481이 오류 위치입니까?
확인된 양호한 제어 카드와 함께 발생하는 IGBT 경보는 전력 보드를 가리킵니다. IGBT 경보는 트랜지스터 고장(단락 또는 개방 회로), 올바른 스위칭을 방해하는 IGBT 게이트 구동 회로 고장 또는 전류 감지 오류를 나타낼 수 있습니다.
이 모든 것은 A20B-1006-0481에 있습니다. IGBT 자체가 단락된 경우 DC 버스 퓨즈 또는 상위 회로 보호 장치에 손상이 있을 수도 있습니다.
보드 레벨 작업을 진행하기 전에 드라이브의 보호 퓨즈를 확인하십시오.
Q2: SPM-22가 과전류 경보로 트립된 후, 재설정되고 잠시 동안 올바르게 작동하다가 다시 트립됩니다. 패턴이 반복됩니다. 이것이 전력 보드에 대해 무엇을 나타냅니까?
재설정되고 재발하는 간헐적인 과전류 경보는 완전한 부품 고장보다는 열 또는 미미한 전기적 고장을 시사합니다.
가장 일반적인 원인은 미미하게 작동하는 IGBT입니다. 드라이브의 전원 켜기 검사를 통과하고 낮은 부하에서는 올바르게 작동하지만 전체 부하 작동의 열 스트레스 하에서는 실패합니다.
드라이브가 트립되고, 구성 요소가 냉각되면 다시 작동하다가 열 스트레스가 재발하면 다시 작동합니다. 이러한 방식으로 작동하는 IGBT는 결국 영구적으로 고장납니다.
하드 고장으로 인해 생산이 중단되기 전에 완전한 SPM-22의 교체 또는 수리를 준비하십시오.
Q3: SPM-22의 외부 냉각 팬이 멈췄습니다. 교체가 얼마나 시급하며, 팬 없이 작동하면 전력 보드가 손상될 수 있습니까?
외부 팬은 전력 보드의 열 관리에 매우 중요합니다. FANUC 6088 시리즈 스핀들 모듈은 작동 중에 IGBT 트랜지스터에서 상당한 열을 발생시킵니다. 외부 방열판에 충분한 공기 흐름이 없으면 트랜지스터 접합 온도가 안전 한계를 초과합니다.
중절삭 작업 중에 외부 팬 없이 작동하면 부하에 따라 몇 분에서 몇 시간 내에 IGBT 열 고장이 발생합니다. 즉시 팬을 교체하십시오.
팬이 교체될 때까지 생산을 계속하지 마십시오. IGBT 모듈은 팬보다 훨씬 비쌉니다.
Q4: A06B-6088-H222에 대해 A20B-1006-0481과 A20B-1006-0487이 모두 나열되어 있습니다. 상호 교환이 가능합니까?
A20B-1006-0481과 A20B-1006-0487 모두 A06B-6088-H222 SPM-22 모듈에 사용된 전력 보드입니다.
이들은 동일한 애플리케이션 내의 변형으로, 동일한 드라이브 모델 내에서 하드웨어 개정 또는 생산 변경을 나타낼 수 있습니다.
특정 드라이브 장치에서 상호 교환이 가능한지는 원래 설치된 보드와 개정 차이가 드라이브의 열 또는 전기 인터페이스에 영향을 미치는지 여부에 따라 달라집니다.
상호 교환 가능성을 가정하기보다는 드라이브 모듈을 공급하는 서비스 전문가에게 확인하십시오.
Q5: SPM-22 드라이브가 한 기계에서 폐기됩니다. A20B-1006-0481 전력 보드를 회수하여 다른 SPM-22의 예비 부품으로 사용할 수 있습니까?
폐기된 드라이브에서 전력 보드를 회수하는 것은 가능하지만, 다른 생산 기계에서 신뢰하기 전에 상태를 평가해야 합니다.
IGBT 모듈에 변색, 균열 또는 과부하의 물리적 증거와 같은 손상 징후가 있는지 검사하십시오. IGBT 순방향 전압 강하 및 누설을 측정하여 사양 내에 있는지 확인하십시오. 전해 커패시터의 상태를 평가하십시오.
폐기된 기계의 보드는 상당한 작동 시간과 구성 요소 노화를 겪었을 수 있으므로 수리 없이 계속 사용하기에 부적합할 수 있습니다.
