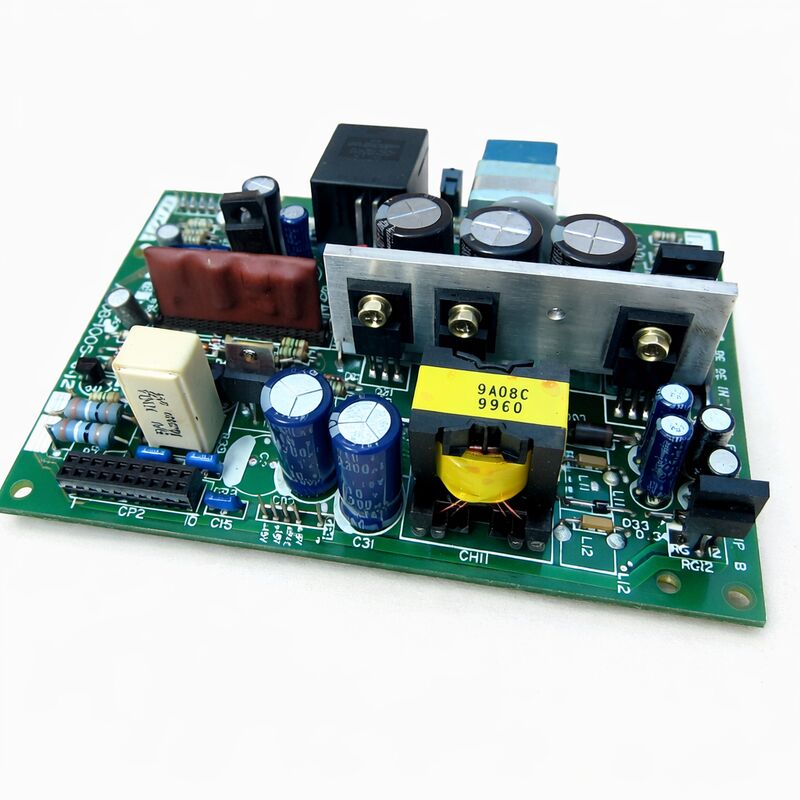

FANUC 전자판 A20B-1005-0420 PCB A20B10050420 A2OB-1OO5-O42O

FANUC A20B-1005-0420∙ 전원 공급 PCB 16B / 18B / 21B / 210B 시리즈 CNC 컨트롤러, 24VDC 입력, 타입 C (16B/18B) / 타입 B (21B/210B), 일본 출처

전반적인 설명

의FANUC A20B-1005-0420is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls1990년대에 FANUC CNC가 세계 기계 도구 제조업에서 지배적 인 선택이었던 기간을 나타냅니다.

A20B-1005-0420의 24VDC 입력 디자인은 이전 FANUC 컨트롤러 세대에서 사용되는 PSU 접근 방식에서 의도적인 구조적 변화를 나타냈기 때문에 이해 할 가치가 있습니다.

Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.

B시리즈 방식은 이 원자력 전원 스테이지를외부 24VDC 전원 공급 장치 (일반적으로 스위치 모드 전원 공급 장치) 기계의 전기 캐비닛의 다른 곳에 장착.

이 구조 변경의 이유는 실용적입니다. 원자력 변환을 CNC 컨트롤러의 내부 PSU 보드에서 분리함으로써FANUC 단순화 된 CNC 보드 A20B-1005-0420는 공급 된 24V에서 CNC의 논리 및 아날로그 회로에 필요한 낮은 조절 전압으로 DC-to-DC 변환을 처리해야합니다..

보드는 더 작고, 열을 덜 발생시키고, 결과적으로 더 신뢰할 수 있습니다.

보드를 공급하는 24VDC 공급은 일반적으로 기계의 다른 24VDC 회로 (센서, 솔레노이드,접착기) 기계 I/O 스위칭 트랜지언트가 CNC의 내부 전원 공급 장치에 연결되는 것을 방지하기 위해.

주요 사양

B 시리즈 전력 아키텍처 A20B-1005-0420의 적합성

FANUC 시리즈 18B 및 21B 컨트롤러 래크에서 전원 공급 장치 단체는 두 층으로 구성됩니다.하층 층은 I/O PSU 보드입니다. 24VDC 입력 사이의 인터페이스를 처리하는 더 큰 보드입니다., CNC의 내부 전력 버스, 기계의 I/O 회로 (입기 모듈, 출력 모듈, 릴레이 인터페이스).

상층 층, piggyback 배열에 I / O PSU 보드의 꼭대기에 직접 장착, A20B-1005-0420입니다 CNC의 논리에 의해 필요한 정밀 조절 DC 레일을 생성하는 보드,메모리, 서버 인터페이스, 그리고 디스플레이 전자기기

이 두 층의 배열은 결함 탐지 과정에서 판을 분리 할 수 있습니다. If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails), 결함이 A20B-1005-0420 상단 판에 위치한다.

반대로, 기계 I/O와 CNC 논리가 동시에 고장 났다면, 오류는 전체 조립체를 공급하는 24VDC 공급 장치에서 발생할 수 있습니다.

-0420 변종 (16B/18B의 C형, 21B의 B형 대용량) 은 두 가지 일반적인 변종 중 더 무거운 용량입니다.-0421 (작은 용량형 B형 21B, 18C/16C의 타입 C).

더 많은 I/O, 더 큰 서보 시스템, 또는 더 높은 전력 디스플레이 유닛을 가진 기계는 더 큰 용량 -0420 변종을 필요로 합니다.

Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.

전원 공급 장애 16B/18B/21B 맥락의 증상

B 시리즈 CNC 세대의 전원 공급 장애는 경험이 많은 유지 보수 엔지니어가 인식하는 특징적인 패턴을 나타냅니다.

CNC는 죽은 것 같습니다.디스플레이도 없고, CNC 냉각 팬에서 팬 반응도 없고, 어떤 보드에서도 LED 활동도 없습니다.

이것은 완전한 전원 공급 장애를 나타냅니다. 먼저 입력 터미널에서 24VDC 공급을 확인하고, PSU 보드에서 피지 펌프가 부러졌는지 확인하고, A20B-1005-0420 자체를 의심하십시오.

CNC가 부분적으로 시작되고 멈춘 다음:CNC가 부팅을 시작하면 LED가 주보드에서 잠시 켜지고, 디스플레이가 시작 화면을 표시하고, 멈춰서 시스템 알람을 표시합니다.

이것은 가벼운 부하 전류를 공급할 수 있는 전원 공급원을 암시한다 (대부분의 모듈이 아직 활성화되지 않은 상태에서 시작되는 동안), 그러나 완전한 부하에서 안정적인 전압을 유지할 수 없다.

전체 시스템 부하에서 +5V 공급 레일을 측정합니다. 모든 모듈이 활성화되어 4.75V 이하로 떨어지는 레일, 그러나 5을 읽습니다.초기 부팅 단계에서 CNC와 05V는 충분한 전류 능력을 공급 확인.

주변 온도와 연관된 간헐적 시스템 경보:CNC는 차가운 상태에서 올바르게 작동하지만 작동 30~60 분 후에 무작위 알람 (메모리 패리티 오류, 시스템 알람) 을 생성합니다.

이것은 전형적인 전해질 콘덴시터 노화 증상입니다. 콘덴시터는 더 나은 냉각을 수행하고 가열되면 ESR를 증가시킵니다.공급 레일에서 작동 온도에서 증가 된 파장을 발생시켜 메모리 및 논리 회로를 방해합니다..

알람 910 (SRAM 패리티 오류) 배터리 고장으로 인해 발생하지 않습니다:SRAM 배터리가 작동이 잘되고 있지만 알람 910이 간헐적으로 나타나면 공급 전압 파동 문제가 다음 의심의 여지가 있습니다.그리고 분해 된 콘덴서와 함께 PSU는 공급 전압이 명목 허용 범위를 떠나지 않고 동률 오류를 일으킬 수있는 충분한 파장을 생성 할 수 있습니다..

예방 유지보수 및 교환 옵션

A20B-1005-0420은 FANUC B 시리즈 유지보수 생태계에서 가장 자주 유지보수되는 보드 중 하나입니다.바로 시스템 내의 다른 모든 보드에 전력을 공급하는 역할 때문에.

전문 FANUC 서비스 센터는 일반적으로 PSU 수리 중에 표준 관행으로 전체 콘덴서 교체, 고장 관계없이 포함합니다.

이 예방적 접근법은 경제적으로 의미가 있습니다. 콘덴서 교체로 수리 비용이 최소화됩니다.하지만 그것은 작업실로 기계를 반환하기 전에 가장 일반적인 미래의 실패 모드를 제거.

교환 서비스 (실조 된 보드를 교체하여 고장있는 보드에 대한 리뉴얼된 테스트 단위를 배송하는 것, 종종 6~12개월의 보증) 는 기계 정지 시간을 최소화하는 가장 실용적인 방법입니다.

Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.

FAQ

Q1: A20B-1005-0420은 "대 용량" 변종으로 묘사됩니다. -0421에 비해 구체적으로 더 큰 것은 무엇입니까?

-0420은 -0421, B 시리즈에 대한 FANUC의 전원 공급 아키텍처에서보다 높은 전체 출력 전류를 조절 된 레일에서 제공합니다.같은 형식 인자 보드는 다른 전류 등급을 제공함으로써 다른 제어기 구성에 서비스를 제공합니다..

더 많은 I/O 모듈, 더 높은 전력 세르보 증폭기 연결 또는 더 큰 디스플레이 유닛을 가진 컨트롤러는 PSU에서 더 많은 전류를 추출합니다. 그들은 -0420 (대 용량) 을 필요로합니다.

더 적은 모듈을 가진 더 간단한 컨트롤러는 -0421 (작은 용량) 을 사용하여 더 적은 전류를 사용한다.

원본 기계 구성 문서의 부품 번호는 특정 기계에 대한 올바른 변형을 확인합니다.

Q2: 24VDC 공급 전압 허용값이 A20B-1005-0420의 작동에 영향을 줄 수 있습니까?

A20B-1005-0420의 24VDC 입력은 보드의 지정된 입력 허용 범위 내에서 유지되어야 합니다. 일반적으로 24VDC ±10% (21.6V ~ 26.4V) 입니다.최소 이하의 공급 전압으로 인해 내부 DC-DC 변환기가 조절 범위 밖에서 작동합니다., 출력 레일 안정성을 줄입니다.

최고보급을 훨씬 넘는 전압은 보드의 입력 보호 및 스위치 부품을 손상시킬 위험이 있습니다.

24VDC 전원 공급은 PSU 보드의 입력 터미널에서 측정되어야 합니다 (전력 공급 장치 자체에서 측정되지 않습니다.케이블 전압 하락을 설명하기 위해) 및 PSU 보드가 고장 났다는 결론에 도달하기 전에 사양 내에서 확인.

Q3: A20B-1005-0420를 교체 한 후 CNC는 경보 910 (SRAM 동률 오류) 를 표시합니다. 이것은 교체 보드의 잘못입니까?

Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking, 또는 교체 보드는 SRAM 전압 민감성 문제를 일으키는 한계 출력을 가질 수 있습니다.

먼저 SRAM 배터리 전압을 확인해

그 다음 +5V 및 ±15V 레일을 측정합니다. 시스템이 완전히 충전되면 모든 전압이 사양에 해당하고 배터리가 잘되면,백업에서 CNC 매개 변수를 재충전합니다 (특히 SRAM 모듈 설치 단계에서 기계가 꺼진 경우).

Q4: A20B-1005-0420는 FANUC 시리즈 20 컨트롤러와 21B와 호환됩니까?

21B 시리즈와 20 시리즈는 다른 랙 아키텍처를 가진 다른 하드웨어 세대입니다.

A20B-1005-0420은 21B 시리즈 (그리고 관련 변종 210-B) 를 위해 특별히 설계되었습니다. 20 시리즈는 다른 PSU 조립을 사용합니다.

특정 CNC 시스템 변종 20 시리즈 대 21 시리즈를 확인 하 고 교체 PSU를 주문 하기 전에 원래 하드웨어 문서에두 시스템은 PSU 수준에서 상호 교환이 불가능하기 때문에.

Q5: A20B-1005-0420의 어떤 피지들이 판이 고장 났다고 결론 내리기 전에 검사되어야 합니까?

A20B-1005-0420은 일반적으로 입력 24VDC 라인을 보호하는 하나 이상의 보드 장착 피지 및 일부 구성에서 개별 출력 레일을 포함한다.

이 피지들은 기판이 래크에서 제거된 상태에서 접근할 수 있습니다.

부러진 입력 피지, 완전한 보드 고장과 동일합니다LED 활동이 없습니다. 그러나 피지트를 교체하여 해결됩니다. (그리고 피지트를 터뜨린 과류 현상을 일으킨 원인을 확인합니다.).

보드에 장착된 모든 피지브를 시각적으로 점검하고 연속성 테스트를 통해 보드의 전력 변환 회로가 고장 났다는 결론을 내리기 전에 점검합니다.

교체 직후 다시 터지는 피지 는 PSU가 안전하게 작동하기 전에 해결되어야 할 하류 하류의 진정한 과류 결함을 나타냅니다.
