FANUC A20B-1004-0070 | CZ 타입 스핀들 모터 엔코더 PCB — 속도 피드백 / Z-펄스 방향 설정

부품 번호: A20B-1004-0070

제조사: FANUC Corporation (일본)

제품 유형: 스핀들 모터 엔코더 PCB — CZ 타입

C-신호 및 Z-신호 — 각 기능 설명

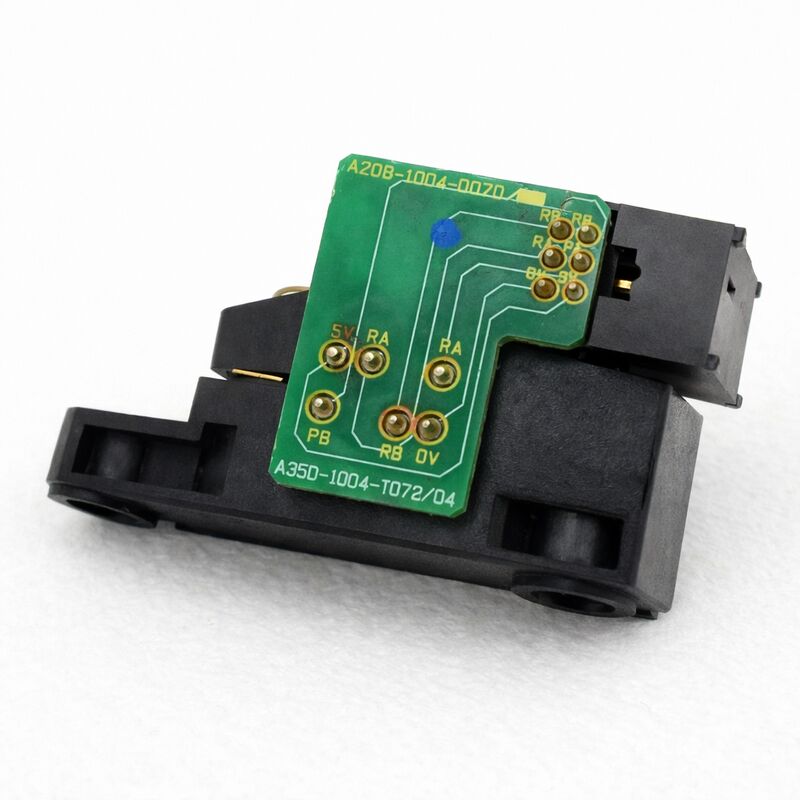

A20B-1004-0070은 CZ 타입 스핀들 엔코더 PCB로, 스핀들 모터 하우징 내부에 있는 보드로 회전하는 엔코더 어셈블리를 읽어 스핀들 드라이브 시스템에 두 가지 고유한 피드백 신호를 생성합니다.

C-신호 (속도 피드백): 모터의 실제 회전 속도를 스핀들 증폭기에 제공합니다. 증폭기는 이를 명령된 속도와 지속적으로 비교하고 절단 중 부하 변동을 보상하기 위해 출력 전류를 조정합니다. 유효한 C-신호가 없으면 속도 조절이 불가능해지고 드라이브는 프로그래밍된 RPM을 유지할 수 없습니다.

Z-신호 (방향 설정 기준): 샤프트가 완전히 한 바퀴 회전할 때마다 하나의 펄스를 생성합니다. CNC는 자동 공구 교환을 위해 스핀들을 정확한 각도로 멈추는 M19 기능인 스핀들 방향 설정을 실행할 때 이 펄스를 각도 기준으로 사용합니다. Z-신호는 지속적인 절단에는 필요하지 않고 방향 설정에만 필요하므로, 손상된 Z-신호 경로는 특정 증상을 유발합니다: 절단 중에는 정상적인 스핀들 속도가 나오지만, M19 기능은 매번 오류가 발생합니다.

이러한 증상 — 방향 설정 실패, 절단 정상 작동 —은 직접적으로 Z-신호 경로를 가리키며 엔코더 PCB를 가능한 결함으로 격리하는 데 도움이 됩니다.

PCB와 로터는 두 개의 별도 부품입니다

A20B-1004-0070은 엔코더 어셈블리의 전자 부품입니다. 로터 — 모터 샤프트와 함께 회전하며 PCB의 감지 요소 앞을 지나는 기계적 요소 —는 자체 FANUC 부품 번호를 가진 별도의 구성 요소입니다. PCB를 교체할 때, 원래 로터가 손상되지 않았다면 재사용할 수 있습니다.

스핀들 충돌 후, 로터는 시각적으로 손상되지 않은 것처럼 보여도 이동하거나 파손될 수 있습니다 — 이동된 로터는 감지 요소와 로터 표면 사이의 공극을 변경하여, 정상적으로 작동하는 새 PCB에서도 약하거나 불규칙한 신호를 생성합니다. 충돌 관련 엔코더 교체 후에는 항상 로터를 검사하고 올바른 공극을 확인하십시오.

주요 사양

자주 묻는 질문

Q1: 스핀들 방향 설정 (M19)은 항상 오류가 발생하지만, 고속 절단은 정상입니다. A20B-1004-0070이 원인인가요?

이 증상은 방향 설정에 사용되는 1회전당 펄스인 Z-신호 경로를 구체적으로 시사합니다. 샤프트를 회전시키면서 오실로스코프로 엔코더 커넥터에서 Z-신호를 확인하십시오. 회전당 깨끗한 단일 펄스는 신호가 존재함을 확인합니다. 올바른 공극이 확인된 상태에서 Z-펄스가 없거나 매우 약하면 PCB 고장을 나타냅니다. Z-펄스가 존재하지만 방향 설정이 여전히 실패하면, 보드를 교체하기 전에 CNC의 스핀들 방향 설정 매개변수 설정을 확인하십시오.

Q2: 스핀들 모터가 충돌했습니다. 엔코더 PCB는 손상되지 않은 것처럼 보이지만 위치 오류가 나타납니다. 무엇을 확인해야 하나요?

충돌 후, 로터는 샤프트에서 물리적으로 이동했거나 눈에 보이는 균열 없이 손상되었을 수 있습니다. 이동된 로터는 PCB 감지 요소와의 공극을 좁히거나 왜곡시켜, PCB 상태와 관계없이 약하거나 불규칙한 신호를 생성합니다. 엔코더 커버를 제거하고 로터를 검사하며, PCB를 교체하기 전에 스핀들 모터 유지보수 설명서의 사양을 충족하는 공극을 확인하십시오.

Q3: A20B-1004-0070을 모터 외부에서 벤치 테스트할 수 있나요?

실질적인 벤치 테스트는 불가능합니다. PCB는 로터가 감지 요소 앞을 지날 때만 신호를 생성합니다. 기능 테스트를 위해서는 샤프트가 회전하는 상태 — 기계 내부 또는 테스트 스탠드 —에서 모터에 PCB를 설치해야 합니다. 샤프트를 천천히 회전시키면서 엔코더 커넥터에서 C 및 Z 신호를 확인하십시오.

Q4: PCB를 교체한 후, 절단 부하 시 스핀들 속도가 불규칙하지만 방향 설정은 올바르게 작동합니다.

올바른 방향 설정과 함께 부하 시 불규칙한 속도는 C-신호 문제를 나타냅니다. Z-신호 (방향 설정)는 작동하지만, 속도 피드백이 간헐적이거나 노이즈가 있습니다. 간헐적인 접촉을 위해 엔코더 케이블 및 커넥터를 확인하십시오. 증폭기 입력에서 C-신호 진폭을 측정하십시오 — 증폭기의 최소 임계값보다 낮은 신호는 PCB 커넥터에서 신호가 깨끗하더라도 신뢰할 수 없는 속도 피드백을 생성합니다.

Q5: 엔코더 하우징에 냉각수 오염이 있습니다. 보드를 청소하고 재사용할 수 있나요?

가벼운 표면 오염은 전자 장치 안전 접점 세척제로 처리할 수 있습니다. 그러나 엔코더 하우징 내부의 냉각수는 재발할 씰 실패를 나타냅니다. 엔코더를 재설치하기 전에 실패한 씰을 식별하고 수리하십시오 — 감지 요소에 냉각수가 묻으면 PCB를 물리적으로 손상시키지 않더라도 신호 품질이 저하됩니다. 안정적인 장기 작동을 위해서는 청소와 씰 수리 모두 필요합니다.
