FANUC A20B-1001-0730 A20B10010730 보드 카드 A2OB-1OO1-O73O

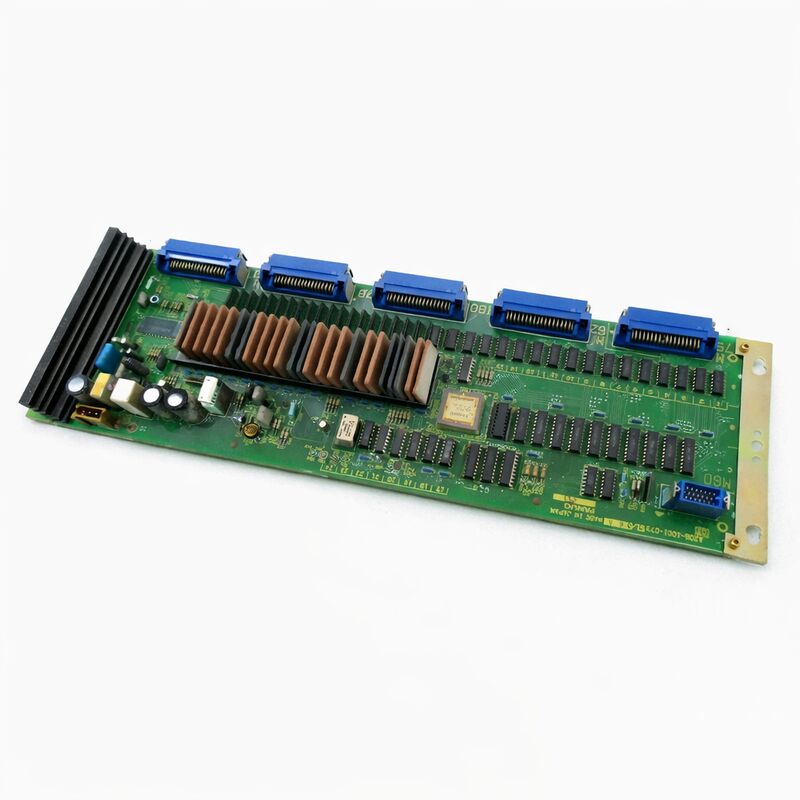

FANUC A20B-1001-0730 104/72 CNC 제어용 I/O PCB

FANUC A20B-1001-0730은 CNC 캐비닛 내에서 정의된 디지털 입출력 구조가 필요한 기계에 사용되는 I/O 측 제어 보드입니다.

이 모델은 일반적으로 104/72 I/O PCB로 알려져 있으며, I/O B1으로도 설명되고 PMC-M I/O 처리에 연관됩니다.

실제 사용 시 CPU, 디스플레이 또는 서보 섹션이 아닌 기계 신호 인터페이스 계층에 속합니다.

이 보드를 유용하게 만드는 것은 명확한 신호 프로필입니다. 104/72라는 명칭은 정확한 I/O 개수가 필요한 시스템에서 특정 역할을 부여하며, 일부 제어 참조에서는 추가 I/O 보드로 더 큰 FANUC 0M 또는 0T 구성에도 포함됩니다.

따라서 기존 제어가 이미 동일한 I/O 레이아웃을 사용하는 경우 보드 대 보드 교체에 합리적인 선택이 됩니다.

주요 제품 데이터

적용 시나리오

A20B-1001-0730은 일반적으로 제어 및 기계 측 신호 교환을 위한 전용 104 입력 / 72 출력 I/O 구조가 필요한 CNC 시스템에 사용됩니다.

캐비닛 수준의 I/O 수리, FANUC 0 시리즈 제어에서 고장난 I/O 보드 교체, 원래 신호 개수 및 인터페이스 레이아웃을 변경하지 않고 유지해야 하는 복원 작업에 적합합니다.

또한 설치된 제어가 더 큰 0M 또는 0T 설정에서 추가 I/O 계층으로 이 보드를 이미 사용하는 기계에도 적합합니다.

이러한 상황에서는 이 보드가 일반적인 예비 PCB로 사용되는 것이 아니라 기존 제어 아키텍처와 밀접하게 일치해야 하는 정의된 신호 인터페이스 보드로 사용됩니다.

이 제품을 선택하는 이유

이 모델은 기계가 이미 104/72 I/O 보드에 의존하고 있으며 교체 시 원래 신호 구조를 보존해야 하는 경우 강력한 선택입니다.

이 보드는 역할이 특정 I/O 용량 및 제어 레이아웃의 특정 위치에 연결되어 있기 때문에 일반 CNC PCB보다 정확하게 일치시키기 쉽습니다.

FAQ

Q1. A20B-1001-0730은 어떤 종류의 보드인가요?
이것은 104/72 I/O PCB이며, I/O B1이라고도 합니다. CNC의 기계 I/O 섹션에 속하며 CPU 또는 서보 제어가 아닌 PMC 측 신호 처리에 연관됩니다.

Q2. 이 보드는 시스템에서 어떤 역할을 하나요?
디지털 기계 측 입출력 신호를 관리하는 역할을 합니다. 실제 제어 아키텍처에서 제어와 연결된 필드 신호 간의 I/O 인터페이스 계층 역할을 합니다.

Q3. A20B-1001-0730을 선택할 때 무엇을 확인해야 하나요?
주요 확인 사항은 정확한 부품 번호, 104/72 I/O 형식이며, 설치된 제어가 이미 동일한 위치에서 이 보드 계열을 사용하고 있는지 여부입니다. 제어가 더 큰 0M 또는 0T 설정의 일부인 경우 교체 전에 기존 캐비닛 레이아웃도 확인해야 합니다.

Q4. "104/72" 사양은 어떻게 이해해야 하나요?
보드의 I/O 용량을 정의합니다. 동일한 계열의 보드라도 신호 개수와 적용 역할이 다를 수 있으므로 이는 가장 중요한 일치 포인트 중 하나입니다.

교체 시 시리즈 계열뿐만 아니라 설치된 I/O 구조와 일치해야 합니다.

Q5. 이 보드를 교체하기 전에 오류를 어떻게 진단해야 하나요?
먼저 필드 배선 오류와 보드 수준 I/O 오류를 분리하십시오. 여러 입력 또는 출력이 보드의 I/O 범위에 연결된 패턴으로 실패하고 외부 배선 및 터미널 측 장치가 안정적인 경우 I/O 보드가 더 가능성 있는 고장 지점이 됩니다.
