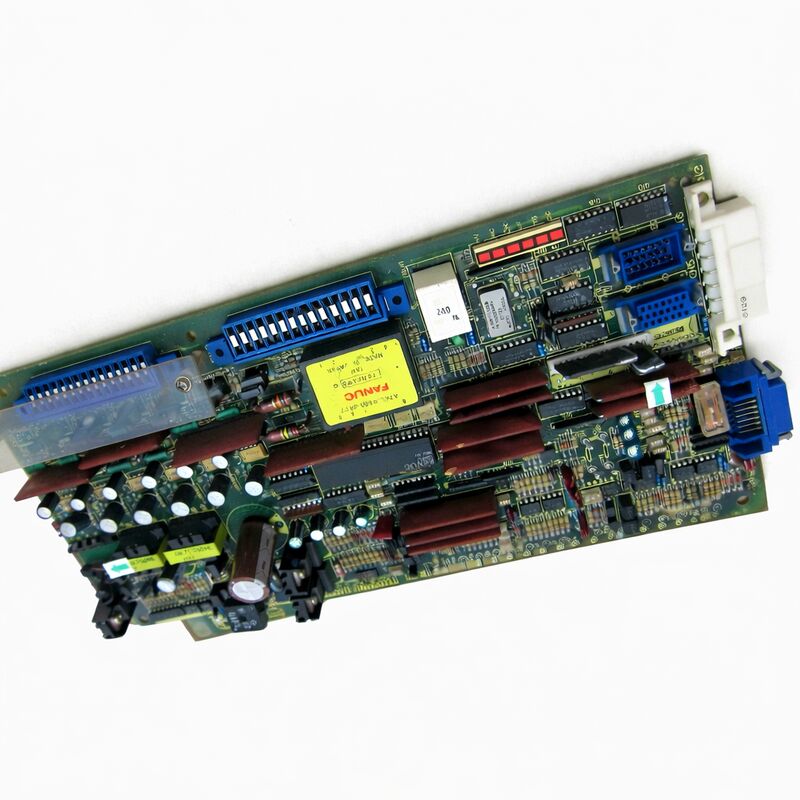

FANUC SERVO 아날로그 보드 A20B-1000-0560 A20B10000560 A2OB-1OOO-O56O

FANUC A20B-1000-0560 | 6050 단축 아날로그 AC 서보 드라이브 PCB — Rev E / F, Model 0–30 AC 서보 모터

부품 번호: A20B-1000-0560

제조사: FANUC Corporation (일본)

제품 유형: 단축 아날로그 AC 서보 드라이브 제어 PCB (VCU)

보드 시리즈: A20B-1000

드라이브 제품군: A06B-6050 시리즈 (아날로그 AC 속도 제어 장치)

개요

A20B-1000-0560은 FANUC의 6050 시리즈 단축 아날로그 AC 서보 드라이브 장치의 제어 PCB입니다. 이 장치는 개방형 아노다이징 프레임 6050 드라이브 인클로저 내부에 장착되어 모든 서보 제어 처리를 담당하는 속도 제어 장치(VCU) 카드입니다.

이는 1980년대 공작 기계에서 DC 서보 시스템을 대체하기 시작한 상징적인 빨간색 캡 AC 서보 모터와 함께 출시된 FANUC의 1세대 AC 서보 드라이브 전자 장치를 나타냅니다.

"VCU"(속도 제어 장치)라는 용어는 이러한 드라이브가 사용하는 제어 아키텍처를 설명합니다. CNC 컨트롤러는 아날로그 ±10V 속도 명령 신호를 드라이브로 보냅니다. A20B-1000-0560은 이 명령을 수신하고, 타코미터 피드백에서 파생된 모터의 실제 속도와 비교하며, 속도 루프를 닫기 위해 모터로의 출력 전류를 조정합니다.

이는 완전히 아날로그 제어 방식이며, 이후 드라이브 세대에서 도입된 디지털 직렬 제어와 근본적으로 다릅니다.

아날로그 아키텍처는 간단하고 견고합니다. 드라이브는 펌웨어 업데이트나 직렬 매개변수 구성이 필요하지 않으며, 그 동작은 전적으로 하드웨어에 의해 결정됩니다.

A20B-1000-0560은 6050 드라이브 시리즈의 전체 범위를 포함합니다. 가장 작은 모델인 Model 0 및 Model 5 AC 서보 모터를 구동하는 모델부터 Model 20S 및 Model 30 모터를 구동하는 대형 H104 드라이브까지 포함합니다.

단일 보드 부품 번호로 이 광범위한 범위를 다루는 것은 모든 6050 단축 드라이브가 공유하는 공통 아날로그 제어 아키텍처를 반영합니다.

주요 사양

6050 드라이브 제품군 및 빨간색 캡 AC 서보 세대

A06B-6050 시리즈 드라이브는 FANUC의 첫 번째 대량 생산 AC 서보 드라이브 제품군으로, AC 서보 기술을 공작 기계에 대규모로 도입한 제품입니다. 이 제품 이전에는 DC 서보 시스템(6042 및 6044 시리즈)이 지배적이었습니다.

6050 시리즈가 이를 바꾸었습니다. AC 서보 모터의 브러시리스 구조는 DC 모터의 유지보수가 많이 필요한 브러시와 정류자를 제거했으며, AC 모터는 냉각수와 칩에 더 쉽게 밀봉될 수 있어 공작 기계 환경에 훨씬 더 적합했습니다.

A20B-1000-0560을 수용하는 드라이브는 아노다이징 처리된 금속 프레임 구조로 인식할 수 있습니다. 개방형 프레임 디자인으로 제어 카드가 상단에 눈에 띄게 장착되고 전력 트랜지스터 어셈블리가 아래에 있습니다.

이들이 구동한 "빨간색 캡" 모터는 1세대 FANUC AC 서보 모터의 독특한 빨간색으로 칠해진 엔드 캡에서 비공식적인 이름을 얻었습니다.

1980년대 중반부터 1990년대 중반까지의 기계에는 이러한 시스템이 대량으로 장착되었습니다. 선반, 머시닝 센터, 연삭기, 로봇 등 산업 전반에 걸쳐 사용되었습니다.

개정 수준 — 왜 중요한가

A20B-1000-0560은 문자 접미사(E, F) 및 영숫자 코드로 지정되는 여러 하드웨어 개정 수준으로 존재합니다.

이러한 개정은 사소한 외관 변경이 아닙니다. 구성 요소 값의 차이, 제어 루프 동작에 영향을 미치는 회로 수정, 특정 모터 또는 컨트롤러 조합과의 호환성 문제를 해결하는 하드웨어 수정이 포함될 수 있습니다.

잘못된 개정판을 드라이브에 사용하면 헌팅, 불안정 또는 즉각적인 서보 경보가 발생할 수 있습니다.

개정은 이전에서 최신으로 진행됩니다. 최신 개정판은 일반적으로 이전 개정판을 대체하며 일부 드라이브 구성에서 이전 개정판 대신 사용할 수 있습니다. 일반적인 원칙은 동일하거나 최신 개정판은 일반적으로 지정된 개정판을 대체할 수 있지만, 훨씬 이전 개정판은 확인 없이 최신 개정판을 대체해서는 안 된다는 것입니다.

특정 드라이브 장치에 필요한 특정 개정판은 원래 장착된 것을 기반으로 결정됩니다. 교체품 주문 전에 원본 보드의 레이블에 있는 개정 표시를 확인하십시오.

고장 증상 및 제어 PCB의 역할

6050 드라이브의 2개 보드 아키텍처에서 전력 섹션은 고전압 스위칭을 처리하고 제어 카드는 모든 신호 처리를 처리합니다. 드라이브가 고장 나면 어느 섹션에 문제가 있는지 식별하는 것이 수리 접근 방식을 안내합니다.

제어 카드 고장은 일반적으로 제어 관련 증상을 유발합니다. 모터의 진동, 명령 속도에 도달하지 못함, 속도 피드백 오류 또는 제어 신호 경로와 관련된 드라이브 경보 코드입니다.

전력 섹션 고장은 과전류 경보, 트랜지스터 고장 또는 출력 위상 손실과 같은 전력 관련 증상을 유발합니다.

제어 카드 고장은 때때로 알려진 정상 카드를 드라이브에 장착하고 원래 모터를 연결하여 식별할 수 있습니다.

대체 카드로 증상이 해결되면 원래 제어 카드가 고장난 것으로 확인됩니다.

이 스왑 테스트는 가장 확실한 진단 단계입니다.

자주 묻는 질문

Q1: 6050 드라이브의 모터가 저속에서 지속적으로 헌팅(진동)하고 특징적인 윙윙거리는 소리가 납니다. 전력 트랜지스터는 정상으로 확인되었습니다. A20B-1000-0560이 원인일 가능성이 있습니까?

아날로그 VCU 드라이브에서 저속 헌팅 및 진동은 전형적인 제어 루프 고장입니다. 속도 루프 이득이 너무 높아서 불안정을 유발하거나 제어 카드의 피드백 처리에서 구성 요소가 드리프트되었음을 나타냅니다.

타코미터 피드백 필터 또는 오류 적분기 회로의 커패시터 노화가 일반적인 원인입니다. 전력 섹션이 정상으로 확인되면 제어 카드가 다음 조사 대상입니다.

테스트된 예비품이 있는 경우, 교체하면 카드가 원인인지 확인할 수 있습니다.

Q2: 드라이브의 경보 LED가 켜져 있지만 특정 경보 코드는 보이지 않습니다. 모터가 회전하지 않습니다. A20B-1000-0560에서 무엇을 확인해야 합니까?

모터 회전 없이 경보 LED가 켜져 있다는 것은 드라이브가 오류 조건을 감지하고 출력을 차단했음을 나타냅니다.

6050 제어 카드에서 눈에 띄는 고장 징후(탄 부품, 손상된 커패시터 또는 카드 자체의 명백히 고장난 트랜지스터)를 보이는 구성 요소가 있는지 확인하십시오.

CNC에서 오는 속도 명령 입력 전압을 확인하십시오. CNC가 유효한 명령 신호를 제공하지 않으면 드라이브가 응답하지 않을 수 있습니다.

모터에서 오는 타코미터 피드백 신호가 카드에 도달하는지 확인하십시오.

명령 입력, 피드백 경로 또는 카드의 내부 처리에서 오류를 체계적으로 분리하면 진단이 좁혀집니다.

Q3: 사용 가능한 교체용 A20B-1000-0560은 Rev E이지만 원본은 Rev F였습니다. Rev E를 사용할 수 있습니까?

Rev E는 Rev F보다 이전 개정판입니다. 최신 개정판이 지정된 곳에 이전 개정판을 사용하면 최신 개정판이 해결하기 위해 특별히 출시된 호환성 문제가 발생할 위험이 있습니다.

이 대체는 신중하게 접근해야 합니다. 이 드라이브 모델에 대한 Rev E와 Rev F 간의 특정 차이점이 사용 중인 모터 및 부하 조합에 영향을 미치지 않는지 확인하십시오.

긴급 상황에서는 이전 개정판이 허용 가능하게 작동할 수 있지만, 원래 지정된 개정판과 일치하거나 그 이상을 선호합니다.

Q4: 6050 드라이브가 정상적으로 작동했지만 5년 동안 보관되었습니다. 재설치 시 즉시 속도 루프 경보가 표시됩니다. 모터는 정상으로 확인되었습니다. 무엇이 변경되었을 수 있습니까?

수년간의 보관은 제어 카드의 전해 커패시터를 저하시킵니다. 장기간 보관 후 다시 전원을 공급하면 용량이 감소하거나 누설 전류가 높아진 커패시터가 속도 루프 불안정 또는 경보 조건을 유발할 수 있습니다.

몇 시간 동안 적용 전압을 점진적으로 높여 커패시터를 재형성하면 일부 용량을 복구할 수 있습니다.

그러나 많은 경우, 리퍼비시(제어 카드의 모든 전해 커패시터를 새 부품으로 교체)는 장기간 보관 후 서비스에 복귀하는 드라이브에 대한 안정적인 솔루션입니다.

Q5: 동일한 기계의 여러 축이 동일한 A06B-6050 시리즈 드라이브를 사용하며 각각 A20B-1000-0560을 사용합니다. 하나가 고장 나면 모든 카드를 동시에 교체해야 합니까?

모든 카드를 동시에 교체하는 경우는 드물고 경제적으로 비효율적입니다. 각 카드는 자체 사용량에 따라 노화됩니다.

많이 사용되는 축의 카드는 서비스 수명 종료 시점에 가까울 수 있지만, 적게 사용되는 축의 카드는 완벽하게 작동합니다.

고장난 카드를 교체하고 다른 카드를 모니터링하십시오. 기계가 매우 높은 사용량을 실행하고 드라이브가 모두 동시에 설치되었다면, 증상이 나타나기 전에(전해 커패시터 교체) 나머지 카드를 사전에 리퍼비시하는 경우를 고려할 수 있지만, 정상 작동하는 카드를 전면적으로 교체하는 것은 일상적으로 필요하지 않습니다.
