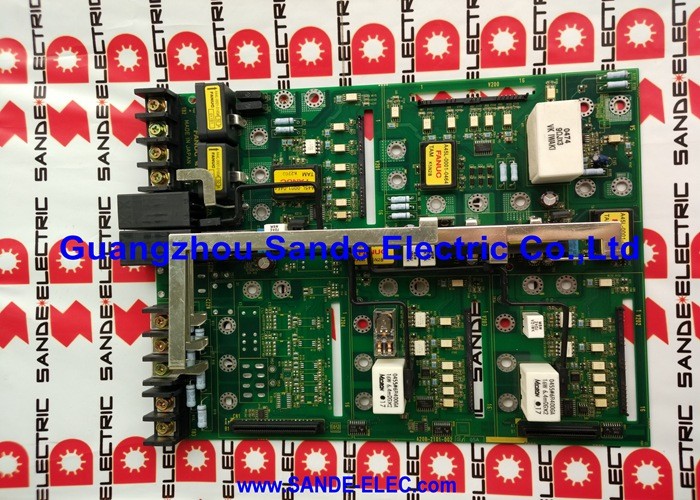

1 PC 새 Fanuc A17B-3300-0201 보드 A17B33000201 A17B-33OO-O2O1

화낙 A17B-3300-0201 | 6축 고속 i-시리즈 서보 모듈 - FSSB/메인 CNC 보드에 플러그인

하나의 플러그인 모듈에 6축 FSSB 서보 제어

A17B-3300-0201은 FANUC의 i-시리즈 CNC 플랫폼을 위한 6축 고속 서보 모듈입니다. 이 모듈이 제공하는 6개 서보 축 모두에 대한 FSSB 통신 및 서보 축 제어를 관리하는 플러그인 카드입니다. CPU 프로세서 카드, 그래픽 모듈, 메모리 모듈(SRAM, DRAM, FROM) 등 다른 기능 플러그인 모듈과 함께 i-시리즈 마스터 PCB에 직접 설치됩니다.

"고속"은 FSSB 기반 광섬유 서보 통신 인터페이스를 식별합니다. 이는 i-시리즈 CNC 세대의 이전 유형 A/B PWM 병렬 배선을 대체한 고속 직렬 버스입니다. 이 모듈은 CNC에서 서보 증폭기 체인까지의 FSSB 통신 경로를 처리하고 6개의 동시 서보 축 루프를 조정합니다.

A17B-3300-0201의 6축 용량은 X, Y, Z, A, B 및 C 축(또는 동등한 조합)이 동시에 제어되는 머시닝 센터, 밀턴 기계 및 다축 터닝 센터의 표준 축 구성을 포괄합니다. 6개 미만의 FSSB 축이 필요한 시스템의 경우 모듈은 여전히 ​​올바른 설치입니다. 사용되지 않는 축 채널은 단순히 비활성화됩니다.

주요 사양

A17B-3300 제품군 — 축 개수 변형

A17B-3300 시리즈 내에는 다양한 CNC 구성에 대해 다양한 축 개수 변형이 존재합니다.

축 개수는 호환성 체크포인트입니다. CNC에 설치된 모듈은 기계의 축 구성과 일치해야 합니다. 기계보다 축 채널 수가 적은 모듈에는 FSSB 서보 통신이 없는 축이 필요합니다. 교체품을 주문하기 전에 항상 라벨에서 설치된 모듈의 축 수를 확인하십시오.

FAQ

Q1: 모듈 설명에서 "고속"은 무엇을 의미합니까?

Hi-Speed는 i-시리즈 CNC 플랫폼에 사용되는 FANUC의 광섬유 서보 통신 프로토콜인 FSSB(Fibre Servo Serial Bus) 인터페이스를 식별합니다. 이 모듈은 i 시리즈 이전 CNC에 사용되는 이전 유형 A/B PWM 인터페이스 서보 제어 카드와 구별됩니다. FSSB 인터페이스는 광섬유 케이블을 통해 CNC에서 구동 증폭기 체인으로 6개 축 서보 명령을 모두 전달합니다.

Q2: 기계에는 서보 축이 4개만 있습니다. A17B-3300-0201(6축)을 계속 사용해야 합니까?

예, 그것이 기계에 설치된 모듈이라면 가능합니다. 6축 용량은 하드웨어 기능입니다. 사용되지 않은 축 채널은 CNC 축 구성에서 비활성화된 상태로 유지됩니다. CNC 매개변수는 활성화된 축 수를 정의합니다. 실제 제어되는 축 수에 관계없이 현재 기계에 정확한 모듈을 설치하십시오.

Q3: A17B-3300-0201이 실패했음을 나타내는 경보는 무엇입니까?

특히 시작 시 여러 서보 축에 동시에 영향을 미치는 FSSB 통신 알람은 공통 서보 통신 경로에 오류가 있음을 나타냅니다. 단일 축에 FSSB 경보가 표시되고 다른 축은 정상인 경우 특정 축의 증폭기, 모터 또는 광섬유 케이블에 결함이 있을 가능성이 높습니다. 이 모듈이 실패하면 일반적으로 동시에 관리하는 6개 축 모두에 영향을 미칩니다.

Q4: A17B-3300-0201을 교체하려면 CNC 매개변수 변경이 필요합니까?

아니요. 서보 축 매개변수와 모터 유형 설정은 서보 카드 자체가 아닌 CNC의 SRAM 메모리 모듈에 저장됩니다. 유사한 A17B-3300-0201 교체의 경우 축 매개변수 변경이 필요하지 않습니다. 설치 후 모든 FSSB 광섬유 연결이 완전히 장착되었는지 확인하고 전원을 켤 때 FSSB 통신 경보가 없는지 확인하십시오.

Q5: A17B-3300-0201(6축) 대신 A17B-3300-0200(8축)을 사용할 수 있나요?

이를 위해서는 CNC 하드웨어 및 소프트웨어 구성이 이 위치에서 8축 모듈을 지원하는지 확인해야 합니다. 여러 축 수 간의 모듈 대체는 확인된 직접 교환이 아닙니다. CNC의 FSSB 토폴로지 구성에 변경 사항을 반영해야 할 수도 있습니다. 교차 변형 대체를 시도하기 전에 기계의 CNC 하드웨어 문서와의 호환성을 확인하십시오.
