| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A17B-3300-0200 |
부품 번호: A17B-3300-0200
제조사: FANUC Corporation (일본)
제품 유형: 8축 고속 서보 모듈 PCB
보드 시리즈: A17B-3300
설명: 8축 고속 i 시리즈 서보 모듈
호환 시스템:FANUC 시리즈 16i, 18i, 21i CNC 컨트롤러
응용 분야: FSSB 인터페이스를 통한 다축 서보 제어

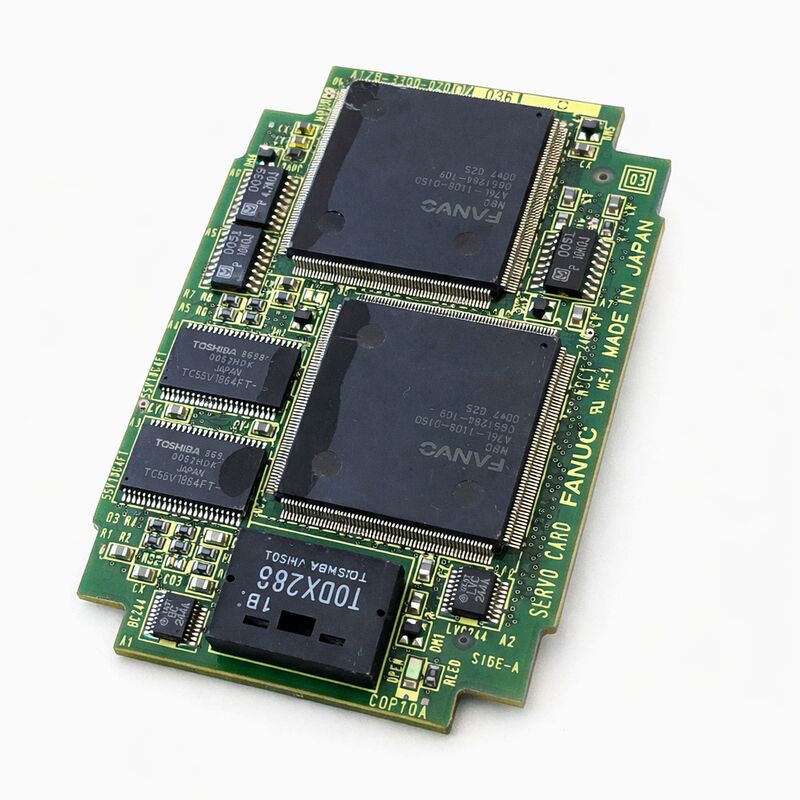

A17B-3300-0200은 FANUC의 i 시리즈 CNC 컨트롤러, 특히 시리즈 16i, 18i 및 21i 플랫폼용 8축 고속 서보 모듈입니다.
이 모듈은 컨트롤러의 메인 CPU 보드에 장착되는 플러그인 서보 인터페이스 PCB로, FANUC의 FSSB(광섬유 서보 직렬 버스) 인터페이스를 통해 서보 앰프 모듈과 고속 직렬 통신을 관리합니다.
최대 8개의 서보 축이 이 보드를 통해 위치 및 속도 명령을 수신하며, 엔코더 피드백도 이 보드를 통해 반환됩니다.
A17B-3300 시리즈는 i 시리즈 CNC 플랫폼용으로 개발된 서보 인터페이스 모듈 세대를 나타냅니다. 이 플랫폼은 1990년대 후반부터 2000년대까지 광범위한 머시닝 센터, 선반 센터 및 다축 생산 기계에 사용된 FANUC의 매우 성공적인 컨트롤러 제품군입니다. 이 시리즈 내에서 다양한 보드 변형이 다른 축 수와 성능 수준을 제공했습니다.
A17B-3300-0200은 고속 사양으로 8축을 제공합니다. 이는 고정밀 또는 고속 가공 응용 분야에서 더 빠른 서보 업데이트 속도를 요구하는 기계에 최적화된 고성능 계층입니다.

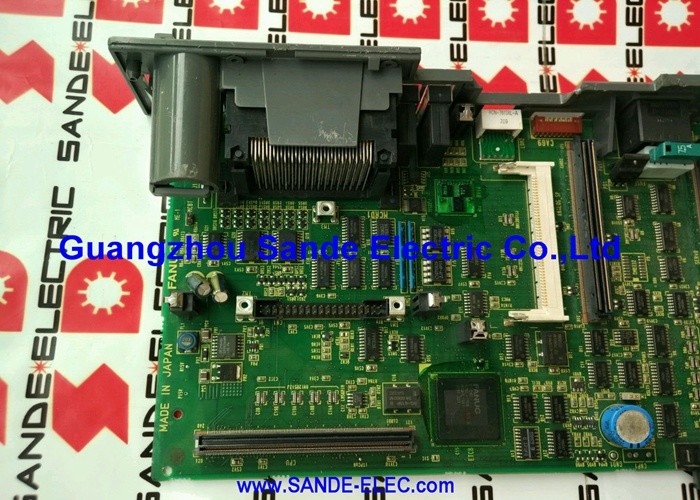

이 보드는 메인 CPU 보드(예: A16B-3200-0330) 및 PMC 모듈(예: A20B-3300-0085)과 함께 조립되어 완전한 CNC 컨트롤러 지능을 형성합니다.
이러한 구성 요소는 조정된 세트로 작동합니다. CPU 보드는 전체 처리를 담당하고, PMC 보드는 기계 래더 로직을 실행하며, A17B-3300-0200은 축을 정밀하게 움직이게 하는 실시간 서보 통신을 관리합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A17B-3300-0200 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 8축 고속 서보 모듈 PCB |
| 보드 시리즈 | A17B-3300 |
| 축 수 | 8 |
| 속도 | 고속 |
| 시리즈 | i 시리즈 |
| 인터페이스 | FSSB (광섬유 서보 직렬 버스) |
| 호환 시스템 | 시리즈 16i, 18i, 21i |
| 원산지 | 일본 |
| 작동 온도 | 0 ~ 55°C |
| 보관 온도 | –20 ~ 70°C |
| 습도 | 비응축, 20~80% RH |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 |
FSSB는 i 시리즈 CNC 컨트롤러와 서보 앰프 모듈 간의 통신 백본입니다. 이전 i 시리즈 이전 CNC 세대의 PWM 기반 서보 인터페이스를 고속 광 직렬 버스로 대체했습니다. 이는 아날로그 또는 병렬 디지털 신호가 아닌 광섬유 케이블을 통해 직렬 데이터 패킷으로 위치 명령을 보내고 피드백을 수신하는 근본적으로 다른 아키텍처입니다.
이전 버전에 비해 FSSB의 장점은 상당합니다. 광섬유는 전자기 간섭에 면역입니다. 기계 캐비닛의 모터 케이블, 릴레이 코일 및 전원 스위치는 광 신호 경로에 노이즈를 유도할 수 없습니다.
직렬 프로토콜은 각 축에 대한 별도의 신호선이 필요한 대신 모든 축 데이터를 단일 고속 버스로 집중시켜, 특히 다축 기계의 케이블링을 단순화합니다.
통신의 디지털 특성은 서보 업데이트를 더 결정론적으로 만듭니다. 각 축의 명령은 서보 사이클에서 정확히 올바른 시간에 도착합니다.
A17B-3300-0200은 FSSB의 컨트롤러 측 종단점입니다.
이 모듈은 컨트롤러의 보간에서 생성된 위치 명령을 FSSB 데이터 패킷으로 포맷하고, 광 링크를 통해 서보 앰프 모듈로 전송하며, 앰프 피드백 데이터를 수신하는 FSSB 통신 로직을 포함합니다.
컨트롤러의 서보 소프트웨어는 FSSB 통신을 직접 처리하지 않습니다. A17B-3300-0200이 해당 계층을 전적으로 처리합니다.
A17B-3300-0200 설명의 "고속"이라는 명칭은 서보 업데이트 속도를 나타냅니다. 표준 속도 서보 모듈은 기본 CNC 보간 사이클에 의해 결정되는 속도로 각 축의 위치 명령을 업데이트합니다.
고속 모듈은 더 높은 속도로 업데이트합니다. 서보 위치 명령이 초당 더 자주 새로 고쳐집니다.
대부분의 가공 응용 분야에서는 그 차이가 감지되지 않습니다. 서보는 두 업데이트 속도 모두에서 명령된 궤적을 정확하게 따를 수 있습니다.
하지만 고속 컨투어링, 소형 부품의 고정밀 가공 또는 축 동기화가 중요한 다축 동시 가공과 관련된 응용 분야의 경우, 더 높은 업데이트 속도는 축 간의 더 엄격한 동기화와 동적 조건에서 더 낮은 잔여 추종 오차를 제공합니다.
원래 설치 시 고속 서보로 사양된 기계는 올바른 작동을 위해 고속 서보 모듈이 필요합니다.
컨트롤러의 소프트웨어는 더 높은 업데이트 사이클을 예상하며, 서보 성능 매개변수(이득, 피드포워드 값)는 고속 루프에 맞춰 조정됩니다. 고속으로 구성된 기계에 표준 속도 보드를 설치하면 잘못된 서보 동작이 발생합니다.
A17B-3300 시리즈는 i 시리즈 CNC 세대의 서보 인터페이스 모듈 제품군을 포함합니다. 제품군 내의 다른 구성 요소는 다른 축 수를 제공합니다. -0100 및 -0101은 8축을 제공했고, -0200은 고속 사양으로 8축을 제공했으며, -0201은 고속으로 6축을 제공했고, 추가 변형은 다른 조합을 다루었습니다.
특정 기계에 맞는 보드는 제어되는 축 수와 속도 사양에 따라 다르며, 이 두 가지 모두 기계의 하드웨어 구성 문서에 기록됩니다.
이러한 보드는 메인 CPU 보드의 플러그인 모듈이므로, 보드 고장은 보드에서 서비스되는 모든 축에 대해 동시에 서보 통신 경보를 발생시킵니다.
일부 축에만 영향을 미치는 고장은 해당 특정 축의 서보 앰프 또는 피드백 케이블에서 발생할 가능성이 높으며, A17B-3300-0200에서는 그렇지 않습니다.
Q1: 전원 인가 시 기계의 8개 축 모두에서 FSSB 통신 경보가 표시됩니다. 서보 앰프와 광섬유 케이블을 검사했으며 손상되지 않은 것으로 보입니다. 이것이 A17B-3300-0200 때문일 수 있습니까?
서보 앰프와 광섬유 케이블이 정상임을 확인한 상태에서 모든 축에 동시에 FSSB 경보가 발생하는 것은 서보 모듈 보드가 일반적인 고장 지점임을 나타냅니다. 8개 축 채널 모두 A17B-3300-0200의 FSSB 통신 로직을 공유합니다.
이 공유 회로의 고장은 모든 채널에 동일하게 영향을 미칩니다. 메인 CPU 보드에서 보드를 다시 장착하고 보드의 커넥터 접점을 검사하십시오.
다시 장착해도 경보가 해제되지 않으면 보드 교체가 적절한 다음 단계입니다.
Q2: 8개 축 중 3개만 FSSB 경보를 표시합니다. 나머지 5개는 정상입니다. 이것이 A17B-3300-0200 때문입니까, 아니면 서보 앰프 때문입니까?
일부 축은 정상이고 다른 축은 그렇지 않은 부분 축 FSSB 경보는 일반적으로 서보 모듈 보드보다는 해당 축의 서보 앰프 장치 또는 광섬유 케이블의 고장을 나타냅니다.
이 보드는 공유 로직을 통해 8개 축을 모두 처리합니다. 보드 고장은 일반적으로 모든 축에 영향을 미칩니다. 3개 축에 해당하는 광섬유 커넥터 및 케이블을 검사하십시오.
해당 축의 서보 앰프 경보 코드를 구체적으로 확인하십시오.
Q3: A17B-3300-0200은 고속 보드로 설명되어 있습니다. 고속 버전이 없는 경우 표준 속도 변형으로 교체할 수 있습니까?
호환성을 확인하지 않고 이러한 대체는 권장되지 않습니다. CNC 컨트롤러의 서보 소프트웨어 구성 및 서보 매개변수 튜닝은 고속 작동에 특화될 수 있습니다.
고속으로 구성된 시스템에 표준 속도 보드를 설치하면 서보 성능 저하, 잘못된 추종 오차 또는 시스템 경보가 발생할 수 있습니다.
속도 교차 대체 시도를 하기 전에 컨트롤러의 서보 소프트웨어 구성을 확인하십시오.
Q4: A17B-3300-0200을 교체한 후 서보 성능은 정상으로 보이지만, 빠른 이동 중에 한 축에서 가끔 짧은 위치 오류 스파이크가 표시됩니다. 앰프와 모터는 정상으로 확인되었습니다. 무엇을 조사해야 합니까?
보드 교체 후 빠른 이동 시 가끔 발생하는 위치 오류 스파이크는 새 보드의 FSSB 포트에서 광섬유 연결이 불안정함을 나타낼 수 있습니다.
광섬유 커넥터는 완전히 깨끗하게 장착되어야 합니다.
광섬유 면의 약간의 오염이나 완전히 장착되지 않은 커넥터도 FSSB에서 가끔 데이터 오류를 유발하여 짧은 위치 교란으로 나타날 수 있습니다. 광섬유 커넥터 면을 청소하고 완전히 장착되었는지 확인한 후 추가 조사를 진행하십시오.
Q5: A17B-3300-0200은 16i, 18i 및 21i 시리즈와 관련이 있습니다. 0i 시리즈 컨트롤러에서도 작동합니까?
0i 시리즈 컨트롤러는 16i/18i/21i 제품군과 다른 물리적 및 전기적 아키텍처를 사용합니다. 서보 모듈 보드 형식, 버스 인터페이스 및 전기 사양이 다릅니다.
A17B-3300-0200은 16i/18i/21i 플랫폼 아키텍처용으로 설계되었으며, 자체 서보 모듈 보드 사양을 사용하는 0i 시리즈 컨트롤러와 호환되지 않습니다.
