FANUC A16B-3200-0612는 FANUC의 A16B-3200 시리즈에 속하는 서보 드라이브 증폭기 PCB입니다. 이 시리즈는 1990년대 후반부터 2010년대까지 FANUC의 CNC 및 로봇 제어 플랫폼을 포괄합니다.A16B-3200 시리즈는 광범위합니다. 여러 FANUC 제품 세대에 걸쳐 메인 CPU 보드, 로봇 메인 보드, 서보 드라이브 제어 PCB 및 통신 인터페이스 보드를 포함합니다.-0612 변형이 6축 서보 드라이브 증폭기 PCB라는 점은 물리적 구조로 확인됩니다. 보드 전체에 배열된 여러 고출력 IC 패키지와 방열판 어셈블리는 각각 하나의 서보 축에 대한 IGBT 게이트 드라이브 신호를 담당합니다.
FANUC 로봇 또는 다축 CNC 드라이브 캐비닛에서 서보 제어 전자 장치는 CNC/로봇 컨트롤러의 명령 출력과 서보 모터에 전류를 공급하는 물리적 IGBT 전력 단 사이에 위치합니다.
A16B-3200-0612는 이 중요한 중간 위치를 차지합니다. 로봇 또는 CNC CPU로부터 축 위치 및 속도 명령을 수신하고, 실시간 서보 제어 루프 계산을 실행하며, 전력 반도체를 구동하는 PWM 신호를 생성합니다.
기능하는 서보 제어 PCB 없이는 모터, 기계적 구동 장치 또는 전원 공급 장치의 상태와 관계없이 축 움직임이 불가능합니다.
A16B-3200-0612가 확인된 R-30iA Mate 컨트롤러는 FANUC의 소형 로봇 컨트롤러로, 소형 로봇에 맞춰 설계되었습니다. R-2000iA Mate, M-10iA, M-20iA 및 관련 소형 로봇 시리즈는 조립, 자재 취급, 용접 및 픽앤플레이스 애플리케이션에서 흔히 볼 수 있습니다.
R-30iA Mate의 소형 폼 팩터는 전원 공급 장치, 증폭기 및 제어 전자 장치를 밀집된 캐비닛에 통합하여 전체 컨트롤러 교체보다는 보드 수준의 서비스 용이성을 선호하는 유지 보수 접근 방식을 취합니다.
주요 사양
매개변수
| 시리즈 | A16B-3200 |
|---|---|
| 기능 | 6축 서보 드라이브 증폭기 PCB |
| 구성 | 방열판 어셈블리가 있는 멀티 IC |
| 알려진 애플리케이션 | R-30iA Mate 로봇 컨트롤러 |
| 원산지 | 일본 |
| 상태 | 단종된 예비 부품 |
| 6축 서보 제어 — 보드 뒤의 아키텍처 | 6축 서보 제어 PCB는 6개의 서보 모터 축(일반적인 산업용 로봇 팔의 6개 조인트, J1~J6)의 동시 독립 제어를 처리합니다. |
6개의 루프 모두 각 PWM 사이클마다 서로를 방해하지 않고 병렬로 실행됩니다.

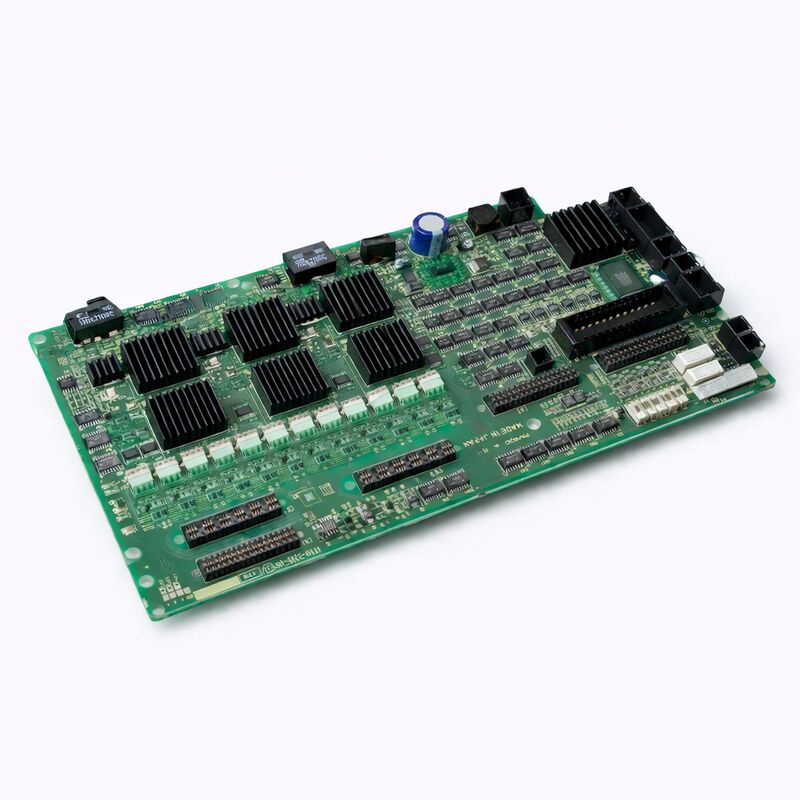

A16B-3200-0612에서 보이는 방열판은 6개의 고주파 게이트 드라이브 회로를 동시에 실행하는 열 부하를 반영합니다.
게이트 드라이브 IC는 구동하는 IGBT의 게이트 전하, 게이트 드라이브 전압 및 스위칭 주파수에 비례하는 전력을 소산합니다.
6축에 걸쳐 6kHz PWM에서 총 게이트 드라이브 소산은 상당합니다. 방열판은 게이트 드라이브 IC가 최대 접합 온도 내에 유지되도록 하여 서보 성능 저하 또는 조기 IC 고장을 유발하는 열 유도 드리프트를 방지합니다.
고장난 A16B-3200-0612 식별
R-30iA Mate 또는 유사 시스템에서 서보 드라이브 증폭기 PCB가 고장나면 로봇 컨트롤러는 서보 준비 상태를 설정할 수 없습니다.
일반적인 증상은 다음과 같습니다:
여러 축이 동시에 알람 발생:
A16B-3200-0612는 6축 모두를 처리하므로 보드 고장은 종종 하나의 축이 아닌 모든 축에 동시에 영향을 미칩니다. 반대로 단일 축 서보 오류는 보드 고장보다는 모터, 케이블 또는 엔코더 문제일 가능성이 높습니다.
전원 주기 후 서보 준비 상태를 설정할 수 없음: 서보 증폭기 보드가 전원 공급 장치 및 게이트 드라이버 회로를 확인하는 드라이브 초기화 시퀀스가 명확한 전원 공급 장치 전압에도 불구하고 반복적으로 실패합니다.
특정 알람 코드: 여러 축에서 SRVO-047(서보 모터 속도 오류) 또는 통신 유형 서보 알람이 발생하고 기계적 또는 모터 결함이 없는 경우 증폭기 PCB를 결함 원인으로 지목합니다.
자주 묻는 질문Q1: A16B-3200-0612를 R-30iA Mate 이외의 시스템에서 사용할 수 있습니까? 호환성은 어떻게 확인합니까?
R-30iA Mate 이외의 다른 시스템에 주문하기 전에 컨트롤러의 유지 보수 설명서 또는 예비 부품 목록과 부품 번호를 확인하십시오.
호환되지 않는 핀아웃 또는 프로토콜이 있는 보드를 장착하면 보드와 시스템 모두 손상될 수 있습니다.
Q2: 보드가 폐기된 기계에서 제거되었고 별도로 테스트되지 않았습니다. 위험은 무엇입니까?
폐기된 시스템에서 제거된 테스트되지 않은 보드는 알 수 없는 품질 수준을 나타냅니다. 완전히 기능할 수도 있고, 기계를 폐기한 동일한 이벤트로 인해 고장났을 수도 있습니다.
생산 시스템에 설치하기 전에 가능한 경우 호환되는 테스트 장비에서 보드를 테스트하거나, 첫 번째 전원 켜기가 사실상 현장 테스트임을 완전히 인지하고 설치해야 합니다. 테스트되지 않은 보드를 생산 로봇에 설치하기 전에 백업 계획(다른 예비 보드 또는 대기 중인 수리 센터)을 마련하면 다운타임 위험을 최소화할 수 있습니다.
Q3: 설치 전에 A16B-3200-0612를 확인하는 데 필요한 도구 또는 테스트 장비는 무엇입니까?
적절한 테스트에는 호환되는 FANUC 로봇 또는 CNC 컨트롤러 테스트 장비(보드가 설계된 것과 동일한 컨트롤러 유형)와 기능하는 서보 증폭기 전원 공급 장치, 연결된 서보 모터 세트(또는 부하 저항기) 및 로봇 모션 명령을 실행할 수 있는 기능이 필요합니다.
FANUC 전문 수리 센터는 보드 수준의 검증을 위해 이러한 테스트 장비를 유지 관리합니다.
호환되는 장비 없이는 대상 생산 기계에서 기능 테스트를 수행하는 것이 유일한 옵션이며, 교체 보드도 고장난 경우 다운타임이 길어질 위험이 있습니다.
Q4: 칩 세 개에 있는 방열판이 보드에서 누락되었습니다. 기능에 영향을 미칩니까?
게이트 드라이브 IC의 누락된 방열판은 작동 중 열 고장 위험을 증가시킵니다. 방열판이 없는 게이트 드라이브 IC는 낮은 듀티 사이클 또는 낮은 주변 온도에서 사양 내에서 작동할 수 있지만, 따뜻한 캐비닛 환경에서 지속적인 고주파 작동 중 과열될 수 있습니다.
설치 전에 누락된 방열판은 적절한 열 컴파운드와 동등한 방열판 하드웨어로 교체해야 합니다.
IC 패키지 크기와 전력 소산은 올바른 방열판 사양을 결정합니다. 열 저항 요구 사항은 관련 IC 데이터시트를 참조하십시오.
Q5: A16B-3200-0612를 교체하기 전에 원본 기계에서 어떤 백업 또는 문서를 준비해야 합니까?
로봇 시스템의 경우 다음을 백업하십시오: 모든 로봇 프로그램(PROG 화면 — ALL.TP 백업), 모든 시스템 매개변수(SYSVAR 파일), 마스터링 데이터(조인트 엔코더 기준 위치 — 보드 교체 후 로봇 정확도에 중요), 및 모든 I/O 구성 데이터.
CNC 시스템의 경우 다음을 백업하십시오: 모든 CNC 매개변수, PMC 래더 및 파트 프로그램.
서보 제어 PCB 자체는 이 데이터를 저장하지 않지만(기계 데이터 관점에서 상태 비저장), 교체 절차에는 특정 휘발성 서보 상태를 지울 수 있는 서보 재부팅 시퀀스가 필요할 수 있습니다. 생산 시스템에서 보드 교체를 시작하기 전에 모든 중요 데이터는 외부에서 백업해야 합니다.
