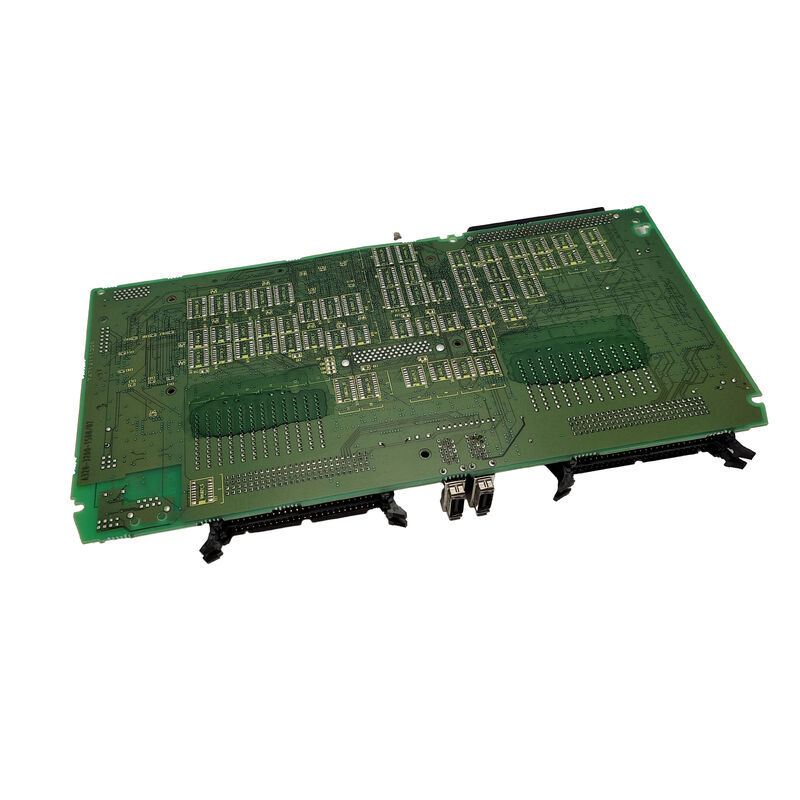

Fanuc PCB 보드 A16B-3200-0523 A16B32000523 A16B-32OO-O523

A16B-3200-0523 FANUC A16B-3200 시리즈 제어 PCB ∙ 로봇 및 CNC 컨트롤러 / 052x 범위 / 산업 자동화

A16B-3200 CNC 및 로봇 세대에 걸쳐 확인

A16B-3200 시리즈는 CNC 주 CPU 보드와 로봇 컨트롤러 주 보드를 포함합니다.

CNC 주 CPU 보드:

• A16B-3200-0020: 주 CPU, 시리즈 21/21-TB CNC
• A16B-3200-0060: 레벨 업 메인-C CPU, 시리즈 15B/16B/18B/21B (이번 세션)

로봇 제어판:

• A16B-3200-0040: FANUC RJ2 로봇의 RJ-2 메인 CPU (이번 세션)
• A16B-3200-0071: 로봇 CPU 고속 수학적 PCB (이번 세션)
• A16B-3200-0412: 주요 PCB, R-J3iB 로봇 컨트롤러
• A16B-3200-0600: 주 PCB, R-J3iC / R-30iA 컨트롤러

처리판:

• A16B-3200-0230: 프로세스 I/O 보드

A16B-3200-0523은 확인된 R-J3iB 주 PCB (0412) 와 R-J3iC/R-30iA 주 PCB (0600) 사이에 있는 052x 위치 ′′를 차지한다.이 로봇 컨트롤러 주 PCB 진화 순서 안에 배치 R-J3iB에서 R-30iA의 전환 기간에서 로봇 컨트롤러 보드와 일치.

주요 제품 정보

로봇 컨트롤러 본보드 아키텍처

A16B-3200-0412 (R-J3iB) 에 대한 발라드 인터내셔널의 문서는 주요 보드 역할을 설명합니다. "주 보드는 로봇의 프로그램과 구성을 저장하는 중요한 구성 요소입니다.그것은 또한 servo 메커니즘 위치를 제어마이크로프로세서, 주변 회로, 메모리, 그리고 운영자 패널 제어 회로.

설치: "이 보드를 컨트롤러 내부에 설치하려면 2 슬롯 백플레인: A05B-2400-C060 또는 4 슬롯 백플레인: A05B-2400-C061이 필요합니다".

A16B-3200-0523는 로봇 제어기 플랫폼의 유사 기능을 수행합니다. 프로그램을 저장하고 구성을 관리하고 세르보 위치 조정,모두 뒷면 카드 케이지 구조에 통합됩니다..

적용 시나리오

로봇 컨트롤러 본보드 오류:FANUC 로봇 컨트롤러가 A16B-3200-0523로 인한 시스템 결함이 발생합니다. 프로그램 백업 후 보드가 교체됩니다. 로봇 작동이 복원됩니다.

컨트롤러 리뉴얼:생산 시설에서 FANUC 로봇 컨트롤러를 리모델링하는 작업은 전자 장치의 개편의 일환으로 A16B-3200-0523을 대체합니다.

FAQ

Q1: 어떻게 A16B-3200-0523이 제 로봇 컨트롤러의 올바른 보드인지 확인할까요?

설치 된 보드의 라벨에서 부품 번호를 읽으십시오. A16B-3200-0523을 읽으면 이것은 확인 된 교체입니다.적용 가능한 FANUC 로봇 유지보수 설명서에서 예비 부품 목록과 교차 참조.

Q2: A16B-3200-0523을 대체하기 전에 로봇 프로그램이 백업되어야 합니까?

A16B-3200-0523이 메인 보드라면 그렇습니다. 모든 로봇 프로그램과 시스템 변수는 교체하기 전에 백업해야합니다. 손상되지 않은 메모리 모듈 전송으로 데이터는 보존됩니다.항상 모든 메인 보드 유지보수 전에 완전한 백업을 수행.

Q3: A16B-3200-0523을 설치하려면 어떤 뒷판이 필요합니까?

인접한 A16B-3200 로봇 주 PCB에 대한 확인된 패턴을 기반으로:A05B-2400-C060 (2 슬롯) 또는 A05B-2400-C061 (4 슬롯) 백플레인 집합체는 A16B-3200 시리즈 로봇 주보드를 설치하는 데 사용됩니다.- 특정 컨트롤러의 설치 문서를 확인합니다.

Q4: A16B-3200-0523는 로봇에 특이합니까? 아니면 CNC 시스템에도?

A16B-3200 시리즈의 052x 범위는 확인 된 로봇 컨트롤러 주 PCB (0412, 0600) 사이에 있습니다. 이 위치화는 A16B-3200-0523에 대한 로봇 컨트롤러 afinity를 시사합니다.호스트 시스템 문서에서 확인.
