| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-3200-0522 |

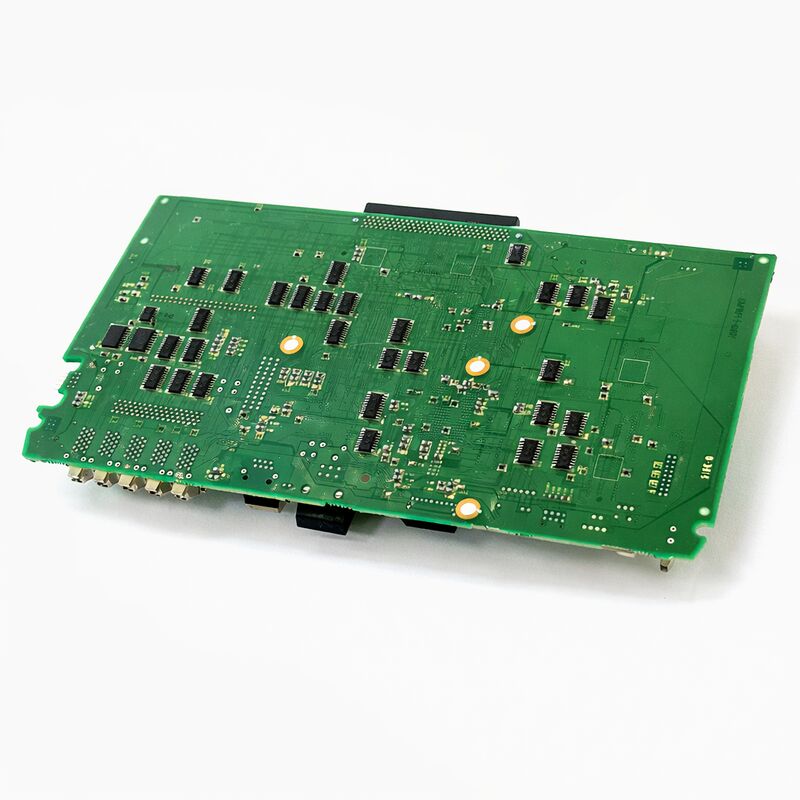

FANUC A16B-3200-0522는 FANUC CNC 컨트롤러의 "i" 세대인 i-시리즈의 A16B-3200 메인 CPU PCB 제품군에 속합니다. "i"라는 명칭은 FANUC가 고성능, 개방형 아키텍처 지원 컨트롤러를 이전 문자 시리즈(A, B, C) 세대와 구별하기 위해 도입한 것입니다. "i" CNC 세대는 확장된 보간 기능, FSSB 서보 통신, 통합 그래픽 및 네트워크 지원 아키텍처를 갖추고 출시되어 이후 10년간 FANUC CNC 설계의 패턴을 설정했습니다.
보드의 공식 설명에 있는 "독립형"이라는 명칭은 컨트롤러의 물리적 구성을 나타냅니다.
FANUC의 i-시리즈에서는 동일한 CNC 세대가 두 가지 물리적 구성으로 제공되었습니다. LCD 장착형은 CNC 프로세서 보드가 컴팩트한 통합 장치로 작동기 패널의 LCD 화면 바로 뒤에 장착되는 방식이고, 독립형은 CNC 프로세서가 별도의 LCD/MDI 디스플레이 장치에 연결된 별도의 랙 또는 인클로저에 배치되는 방식입니다.
독립형 구성은 제어 장치를 작동기 패널에서 떨어진 위치에 장착해야 하거나, 필요한 I/O 수 또는 옵션 카드 수가 LCD 패널 뒤에 들어가는 것보다 많거나, 기계 설계상 제어 전자 장치가 작동기 스테이션과 분리된 캐비닛에 배치되는 경우에 사용됩니다.
A16B-3200-0522는 독립형 장치의 마스터 보드로, 독립형 랙의 다른 모든 보드가 통신하는 보드이며 모든 CNC 제어 기능을 처리합니다.
작동기 패널과의 관계는 독립형 장치의 디스플레이 인터페이스에서 별도의 LCD/MDI 패널로 연결되는 케이블을 통해 이루어지며, 패널 후면에 직접 기계적으로 장착되는 방식이 아닙니다.
주요 사양
| 값 | CNC 세대 |
|---|---|
| i-시리즈 모델 A (i-A) | 구성 |
| 독립형 컨트롤러 | 시리즈 |
| A16B-3200 | 기능 |
| 메인 CPU / 마스터 보드 | 필요 데이터 |
| 교체 후 매개변수 및 프로그램 재로드 필요 | 상태 |
| 사용 가능 — 리퍼비시, 테스트 완료 | 원산지 |
| 일본 | i-시리즈 A 세대 — 맥락 및 중요성 |
i-A 세대는 이전 C-시리즈에는 없었던 여러 기능을 제공했습니다. FSSB 광섬유 서보 통신(아날로그 ±10V 및 이전 디지털 인터페이스 대체), 더 높은 해상도의 엔코더 처리, 복잡한 프로그램을 더 빠르게 실행하기 위한 향상된 블록 처리 속도, 작동기 패널 화면에서 그래픽 툴패스 시뮬레이션을 지원하는 디스플레이 아키텍처입니다.
유지보수 엔지니어에게 i-A 세대는 2000년대 초중반에 제작되어 현재까지도 계속 작동 중인 상당한 규모의 설치 기반을 의미합니다.
자동차 부품 공급업체, 항공 우주 부품 제조업체 및 일반 정밀 가공 회사들은 i-A 컨트롤러를 기반으로 CNC 선반, 머시닝 센터 및 연삭기를 상당량 제작했습니다.
이러한 기계들은 잘 확립된 유지보수 패턴을 가지고 있습니다. 15~20년의 서비스 후 일반적으로 고장 나는 보드는 여러 기계에서 동일하므로 A16B-3200-0522는 FANUC 예비 부품 시장에서 정기적으로 수요가 있는 품목입니다.
특히 독립형 구성은 CNC 제어 장치를 작동기 스테이션과 독립적으로 장착할 수 있는 유연성이 필요한 공작 기계 제조업체에서 선호했습니다.
여기에는 작동기 콘솔이 스윙 암에 있는 대형 플로어 스탠딩 머시닝 센터, 작동기 패널이 별도의 포스트에 있는 팔레트 체인저가 있는 수평 머시닝 센터, 전기 캐비닛의 열로 인해 CNC 프로세서를 디스플레이 뒤에 장착하는 것이 비실용적인 기계가 포함됩니다.
독립형 구성 — 물리적 및 논리적 아키텍처
케이블 번들이 두 장치를 연결하여 디스플레이 데이터를 화면으로 보내고 MDI 키 입력을 키보드에서 컨트롤러로 다시 보냅니다.
A16B-3200-0522는 랙의 마스터 역할을 합니다. CNC 소프트웨어를 실행하고, FSSB를 통해 서보 루프를 관리하고, PMC 래더를 실행하며, 원격 LCD 패널로 디스플레이 데이터를 구동합니다.
독립형 섀시 설계는 LCD 장착 구성보다 더 많은 옵션 슬롯을 허용합니다. 이는 여러 I/O 보드, 추가 통신 카드(이더넷, 직렬) 또는 LCD 패널 뒤의 공간을 초과할 수 있는 확장된 서보 용량이 필요한 기계에 중요합니다.
A16B-3200-0522를 교체할 때, 교체 보드는 특정 기계에 설치된 소프트웨어 버전 및 하드웨어 개정판과 일치해야 합니다. i-A 세대 내에서 다른 소프트웨어 버전은 다른 CNC 시리즈를 지원합니다(예: 다축 머시닝 센터용 16i-A, 다중 경로 기능이 있는 선반용 18i-A, 더 간단한 구성을 위한 21i-A).
소프트웨어 버전은 보드가 전원이 켜졌을 때 무엇을 할 것인지 결정하며 기계의 원래 구성과 일치해야 합니다.
교체 후 시운전
보드 교체 후 시운전 순서는 다음과 같습니다.
첫째, 전원 공급 장치 전압이 올바른지 확인합니다. 사양을 벗어난 전압은 부팅 중에 새 보드를 손상시킬 수 있으며, 이는 문제를 해결하기보다는 악화시킬 수 있습니다.
둘째, 교체 보드에 올바른 소프트웨어 버전이 이미 설치되어 있지 않은 경우 CNC 시스템 소프트웨어(FROM 콘텐츠)를 로드합니다.
이는 메모리 카드 또는 시스템의 내장 기능을 통해 로드됩니다.
셋째, 교체 전 백업에서 모든 CNC 매개변수를 로드합니다. 축 이동을 시도하기 전에 이 작업을 완료해야 합니다. 매개변수는 축 이동 제한, 서보 루프 이득, 스핀들 구성 및 기타 모든 기계 특성을 정의합니다. 잘못된 매개변수로 축을 이동하면 기계가 손상될 수 있습니다.
넷째, PMC 래더 프로그램 및 PMC 매개변수를 로드합니다.
이는 축 이동을 제외한 모든 기능을 제어하는 기계별 논리를 복원합니다.
다섯째, 백업에서 부품 프로그램 및 공구 데이터를 로드합니다.
생산에 투입하기 전에 기계를 홈 위치로 되돌리고 테스트 절단 또는 측정을 통해 축 정확도를 확인합니다.
자주 묻는 질문
동일한 CNC 세대의 경우 메인 보드 자체는 두 구성 모두에서 동일한 하드웨어입니다. 차이점은 섀시 및 백플레인 설계에 있습니다.
LCD 장착 구성은 디스플레이 패널 바로 뒤에 장착되는 컴팩트한 백플레인을 사용합니다. 독립형 구성은 옵션 보드를 위한 더 많은 슬롯이 있는 더 깊은 랙 백플레인을 사용합니다. A16B-3200-0522는 독립형 섀시 변형에 사용되는 메인 보드입니다.
LCD 장착 섀시에 독립형 메인 보드를 설치하거나 그 반대의 경우, 섀시 전체를 교체하지 않으면 기계적으로나 전기적으로 호환되지 않습니다.
Q2: 기계가 간헐적으로 작동했습니다. 일부 교대 근무에서는 완벽하게 작동했지만 다른 교대 근무에서는 무작위 경보가 표시되었습니다. 메인 보드가 원인일 가능성이 높습니까?
온도 주기와 함께 나타나고 사라지는 간헐적인 결함(생산 중에 가열되고 밤에 냉각되는 기계에서 일반적임)은 종종 집적 회로 자체보다는 관통 구멍 또는 표면 실장 부품의 납땜 조인트 열화로 인해 발생합니다.
이러한 "콜드 조인트" 결함은 보드가 상온일 때 잘 전도되고, 열 팽창이 조인트를 스트레스하여 저항이 발생하며, 기계가 냉각될 때 일시적으로 해소될 수 있습니다. 간헐적인 콜드 조인트 결함이 있는 보드는 전체 보드 교체가 아닌 영향을 받은 납땜 조인트를 재용융하거나 교체하여 부품 수준에서 수리할 수 있습니다.
전문 FANUC 수리 센터에서 평가할 수 있습니다.
Q3: A16B-3200-0522는 16i-A 및 18i-A CNC 시리즈 모두와 작동할 수 있습니까, 아니면 특정 시리즈에 국한됩니까?
A16B-3200-05xx 그룹(i-A 독립형 시리즈) 내에서 다른 부품 번호 접미사는 일반적으로 다른 CNC 시리즈 구성과 관련된 보드를 나타냅니다. 예를 들어, -0521 및 -0522는 i-A 세대의 다른 특정 하위 변형에 사용될 수 있습니다.
보드의 FROM 영역에 설치된 소프트웨어가 어떤 CNC 시리즈를 실행하는지 결정합니다. 보드 하드웨어는 제품군에 공통적이지만 소프트웨어 버전은 원래 설치된 시스템과 일치해야 합니다.
잘못된 소프트웨어 버전이 있는 보드를 장착하면 잘못된 매개변수 구조와 잠재적으로 호환되지 않는 서보 및 스핀들 구성이 발생합니다.
Q4: 보드를 교체하고 모든 매개변수를 로드한 후 스핀들이 속도 명령에 응답하지 않습니다. 무엇을 확인해야 합니까?
매개변수 재로드 후 스핀들 고장은 거의 항상 하드웨어 결함이 아닌 매개변수 문제입니다.
일반적인 원인으로는 스핀들 유형 매개변수(직렬 대 아날로그)가 잘못 설정되었거나, 스핀들 일련 번호 매개변수가 증폭기와 일치하지 않거나, 연결된 증폭기에 대한 속도 명령 출력 형식이 잘못된 경우가 있습니다.
스핀들 관련 매개변수를 원래 기계 설명서와 비교하여 확인하십시오. 특히 스핀들 유형 선택, 스핀들 증폭기 모델 매개변수 및 명령 출력 범위입니다.
보드 고장 전에 스핀들이 작동했고 매개변수가 동일한 기계의 백업에서 올바르게 로드되었다면, 백업이 불완전하지 않은 한 이러한 문제는 발생하지 않아야 합니다.
Q5: 보드에 개정판 표시(예: /02A, /03A)가 있습니다. 부품 번호 접미사는 교체 부품을 조달할 때 중요합니까?
PCB 개정판 접미사(주 부품 번호 뒤에 /02A 또는 /03A가 붙는 경우)는 생산 수명 동안 FANUC에서 보드에 적용한 하드웨어 개정판을 나타냅니다. 일반적으로 안정성을 개선하거나 제조 문제를 수정하거나 부품 대체를 수용하기 위한 사소한 변경입니다.
대부분의 경우, 후기 개정판은 이전 개정판과 하위 호환되며 교체용으로 사용할 수 있습니다.
그러나 매우 초기 개정판과 훨씬 후기 개정판은 때때로 소프트웨어 호환성 요구 사항이 다를 수 있습니다. A16B-3200-0522 교체 부품을 조달할 때는 원래 설치된 것과 같거나 더 나중의 개정판을 선호하십시오.
개정판을 알 수 없는 경우, 평판이 좋은 FANUC 전문가가 교체 부품을 발송하기 전에 호환성을 확인할 수 있습니다.
