| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |

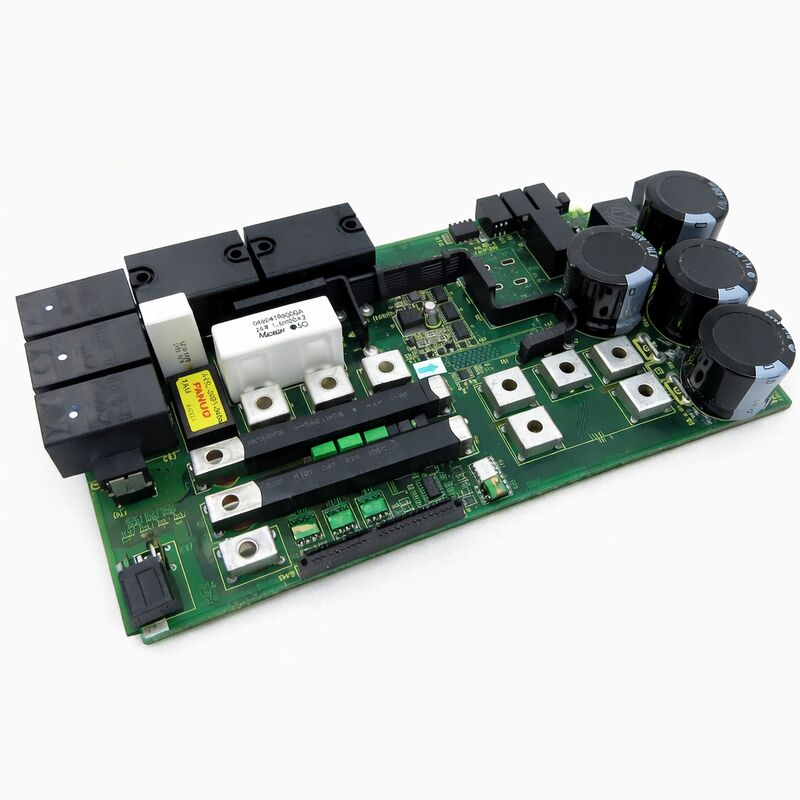

| 모델 번호 | A16B-3200-0521 |
부품 번호: A16B-3200-0521
제조사: FANUC Corporation (일본)
제품 유형: 독립형 제어 메인 CPU PCB
보드 시리즈: A16B-3200
설명: i-A 독립형 제어 메인 CPU PCB
적용 분야:FANUC i-A 시리즈 CNC 컨트롤러 시스템
참고: 프로그래밍 필요 — 설치 후 모든 파라미터 및 프로그램 재로드 필요
A16B-3200-0521은 FANUC의 i-A 시리즈 CNC 컨트롤러용 독립형 메인 CPU PCB입니다. "독립형 제어"라는 명칭은 이 제품이 독립적인 메인 프로세서 보드임을 나타냅니다. 즉, 별도의 서브 CPU 또는 보조 처리 보드 없이 단일의 자체 포함 보드에서 모든 CNC 제어 처리를 담당하여 기능을 완료합니다.
컨트롤러가 보간, PMC 실행, 서보 통신, 메모리 관리 및 운영자 인터페이스 제어와 같은 핵심 프로세스를 실행하는 데 필요한 모든 것이 이 보드에서 시작됩니다.
FANUC의 A16B-3200 시리즈 내에서 i-A라는 명칭은 이 보드를 FANUC i-시리즈 CNC 플랫폼의 1세대 제품으로 분류합니다.
i-시리즈는 이전 B-시리즈에 비해 더 빠른 프로세서, 더 높은 정밀도, 확장된 축 수, 더 많은 프로그램 저장 공간, 그리고 표준 서보 통신 인터페이스로 FSSB(광섬유 서보 직렬 버스)의 도입 등 상당한 발전을 이루었습니다.
A16B-3200-0521은 독립형 컨트롤러 구성에서 이러한 기능을 실현한 메인 CPU 보드입니다.
이 "독립형" 보드 설계는 i-시리즈의 두 가지 아키텍처 접근 방식 중 하나입니다. 독립형(메인 CPU 보드가 완전하고 독립적인 장치인 경우)과 LCD 장착형(CPU와 디스플레이가 통합된 경우)입니다.
독립형 보드를 사용하면 메인 CPU 보드를 디스플레이 장치와 독립적으로 교체할 수 있으며, 동일한 CPU 보드를 다른 디스플레이 구성과 함께 사용할 수 있습니다.
이러한 유연성은 독립형 보드가 더 크고 복잡한 공작 기계 설치에 선호된 이유 중 하나입니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-3200-0521 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 독립형 메인 CPU PCB |
| 보드 시리즈 | A16B-3200 |
| 설명 | i-A 독립형 제어 메인 CPU |
| 적용 분야 | FANUC i-A 시리즈 CNC 컨트롤러 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 70°C |
| 습도 | 비응축, 20–80% RH |
| 설치 후 요구 사항 | 전체 파라미터 및 프로그램 재로드 |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 |
i-A 세대 FANUC CNC는 1990년대 후반부터 2000년대 중반까지 공작 기계 산업 전반에 걸쳐 널리 보급되었습니다.
이 세대는 오늘날에도 여전히 생산적으로 사용되고 있는 많은 수의 머시닝 센터, 선반 센터, 연삭기 및 다축 생산 기계를 구동했습니다.
i-A 메인 CPU 보드는 컨트롤러의 핵심입니다. 이 보드가 제대로 작동하지 않으면 기계가 작동하지 않습니다.
A16B-3200-0521에 사용된 독립형 구성은 메인 CPU 보드를 컨트롤러 랙에 배치하고 F-BUS 백플레인에 연결합니다.
백플레인은 랙의 모든 보드에 전원 및 통신을 분배합니다. 서보 인터페이스 카드, 메모리 모듈, PMC 보드, I/O 카드 및 그래픽 모듈은 모두 이 공유 버스에 연결됩니다. A16B-3200-0521은 이 버스의 마스터입니다.
전원이 켜지면 버스를 초기화하고 어떤 보드가 있는지 확인하며 보드 간의 통신 대역폭을 할당합니다.
FSSB는 메인 CPU 보드의 서보 처리를 광섬유 케이블을 통해 서보 앰프 모듈에 연결합니다.
이 고속 광 인터페이스는 정밀한 다축 가공에 필요한 높은 업데이트 속도로 서보 위치 명령을 제공하고 모터 엔코더 피드백을 수신합니다.
A16B-3200-0521에는 이러한 고속 서보 통신을 가능하게 하는 FSSB 인터페이스 회로가 포함되어 있습니다.
독립형 보드와 LCD 장착형 보드는 동일한 i-A CNC 플랫폼에 사용되지만 디스플레이와의 물리적 통합 방식이 다릅니다.
LCD 장착형 메인 CPU 보드는 디스플레이 패널 뒤에 위치하며 디스플레이 전자 장치에 직접 연결됩니다.
디스플레이와 CPU는 본질적으로 하나의 어셈블리입니다. 둘 중 하나라도 고장 나면 전체 어셈블리에 대한 점검이 필요할 수 있습니다.
A16B-3200-0521 독립형 보드는 디스플레이와 분리된 컨트롤러 랙에 장착됩니다.
별도의 디스플레이 인터페이스 보드와 케이블이 CPU의 디스플레이 출력을 패널에 연결합니다.
이러한 물리적 분리는 유지 보수상의 이점을 제공합니다. 디스플레이 고장이 CPU 보드에 영향을 미치지 않으며, CPU 보드 고장 시 디스플레이 분해가 필요하지 않습니다.
컨트롤러 랙이 기계 작업자 위치에서 떨어진 곳에 설치되는 경우(별도의 전기 캐비닛에 패널 장착 설치 또는 원격 CNC 장치가 있는 기계) 독립형 아키텍처의 물리적 배치 유연성이 특히 유용합니다.
A16B-3200-0521에 대한 가장 중요한 작동 사실은 교체 후 프로그래밍 요구 사항입니다. 보드가 새것이거나 리퍼비시된 상태로 설치되면 FROM에는 i-A 시리즈용 CNC 운영 소프트웨어가 포함되어 있지만, FROM은 공장 기본 상태입니다.
기계별 구성이 로드되지 않았습니다.
이 보드를 실행하는 모든 기계는 고유한 파라미터 세트를 가지고 있습니다. 축 이동 제한, 서보 게인 설정, 스핀들 구성, PMC 타이머 및 카운터 값, 피치 오차 보정 테이블, 그리고 컨트롤러가 제어하는 기계와 일치하도록 만드는 전체 기능 파라미터 세트입니다.
이 모든 것은 보드의 SRAM에 저장되며 배터리로 백업됩니다. 새 보드를 설치하면 SRAM은 비어 있는 상태로 시작됩니다.
이로 인해 보드 교체 전 백업 상황이 매우 중요합니다.
원래 보드를 제거하기 전에 CNC의 데이터 I/O 기능을 통해 완전한 백업을 수행하여 CNC 파라미터, PMC 파라미터, PMC 래더 프로그램, 피치 오차 보정 및 저장된 모든 파트 프로그램을 캡처해야 합니다.
이 백업을 통해 설치 후 데이터 복원은 정의되고 체계적인 절차입니다.
그렇지 않으면 문서에서 기계의 파라미터 세트를 재구성하는 것은 길고 오류가 발생하기 쉬운 과정입니다.
Q1: i-A CNC에서 전원이 켜질 때 ROM 또는 FROM 오류를 나타내는 시스템 경고가 표시됩니다. A16B-3200-0521이 원인입니까?
시동 시 FROM 오류 경고는 CNC 운영 소프트웨어가 포함된 FROM 모듈을 읽는 데 실패했음을 나타냅니다.
FROM 모듈은 A16B-3200-0521의 플러그인 구성 요소입니다. 메인 보드 고장으로 결론 내리기 전에 FROM 모듈이 소켓에 제대로 장착되었는지 확인하십시오.
부분적으로 장착된 FROM 모듈은 보드 고장과 동일하게 보이는 FROM 읽기 오류를 발생시킵니다.
FROM 모듈을 다시 장착하고 다시 시도하십시오. 모듈이 제대로 장착되었음에도 오류가 지속되면 FROM 모듈 자체가 고장일 수 있습니다. FROM 모듈은 메인 CPU 보드와 독립적으로 교체할 수 있습니다.
Q2: 기계가 18개월 동안 보관된 후 i-A 컨트롤러가 전원 사이클을 통해 파라미터를 유지하지 못합니다. 이것이 보드 때문입니까?
장기간 보관 후 파라미터 유지 실패는 거의 항상 보드 고장이 아니라 배터리 방전 문제입니다.
A16B-3200-0521의 SRAM 배터리는 서비스 수명이 제한적입니다.
18개월 동안 기계에 전원이 공급되지 않은 후 배터리가 SRAM 유지 임계값 이하로 방전되었을 수 있습니다.
배터리를 교체한 다음 백업에서 파라미터를 복원하십시오.
배터리 교체 및 파라미터 복원 후에도 문제가 지속되지 않는 한 보드 자체에는 문제가 없습니다.
Q3: CNC는 정상적으로 작동하지만 때때로 CPU와 운영자 패널 간의 통신 오류가 표시된 후 복구됩니다. A16B-3200-0521에 대해 이것이 무엇을 시사합니까?
간헐적인 CPU-패널 통신 오류가 자체 복구되는 경우, CPU 보드 고장보다는 독립형 CPU 보드와 운영자 패널 인터페이스 간의 커넥터 또는 케이블 문제일 가능성이 높습니다.
디스플레이 통신 경로의 케이블과 커넥터를 점검하십시오. 커넥터 접점을 청소하십시오.
모든 커넥터가 완전히 장착되었는지, 핀이 손상되지 않았는지 확인하십시오.
연결 문제로 인해 발생할 수 있는 간헐적인 오류는 연결 경로가 양호한 것으로 확인될 때까지 보드 탓으로 돌리지 않아야 합니다.
Q4: 교체용 A16B-3200-0521이 "리퍼비시"로 설명되어 있습니다. 메인 CPU 보드의 적절한 리퍼비시는 무엇을 포함합니까?
적절한 메인 CPU 보드 리퍼비시는 서비스 수명 동안 고장날 가능성이 가장 높은 구성 요소를 다룹니다. SRAM 백업 배터리를 올바른 사양의 새 셀로 교체; 보드의 모든 전해 커패시터의 열화 검사; 커넥터 접점 청소; 그리고 부팅 시퀀스 확인, 파라미터 로드 및 유지, FSSB를 통한 서보 통신을 포함한 완전한 i-A CNC 시스템에서의 기능 테스트.
리퍼비시된 보드는 정의된 기간 동안 보드의 기능을 보장하는 문서화된 보증과 함께 제공되어야 합니다.
Q5: i-A 컨트롤러의 여러 보드가 동일한 생산 기간에 속합니다. A16B-3200-0521의 노후화를 고려할 때 고장 전에 선제적으로 교체할 가치가 있습니까?
기계가 생산에 중요하고 보드 고장으로 인해 상당한 다운타임이 발생할 경우 선제적 교체는 합리적인 전략입니다.
그러나 A16B-3200-0521의 메인 CPU는 비교적 견고한 솔리드 스테이트 구성 요소입니다. 가장 일반적인 고장 모드(배터리 방전, 커패시터 열화)는 전체 보드 교체 없이 수리 가능합니다.
연간 배터리 교체 및 보드의 커패시터 주기적인 육안 검사는 서비스 수명을 크게 연장할 수 있습니다.
테스트된 예비 A16B-3200-0521을 현장에 보유하면 계획된 선제적 교체의 번거로움 없이 고장에 대한 보험을 제공합니다.
