| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-3200-0513 |
부문 번호:A16B-3200-0513
제조사:FANUC (일본)
제품 종류:전력 PCB / 전력 공급 보드
보드 시리즈:A16B-3200
적용:FANUC CNC 컨트롤러 및 산업 자동화 시스템

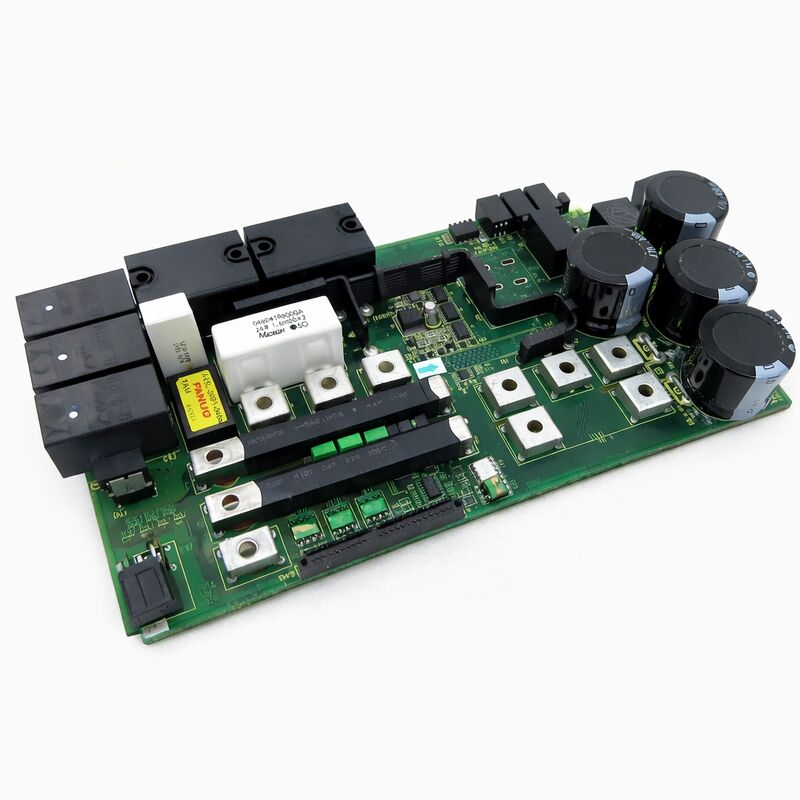

The A16B-3200-0513 is a power printed circuit board from FANUC's A16B-3200 series — the family of controller boards that underpins FANUC's CNC and industrial automation platforms across multiple generations of machine tools, 로봇, 생산 시스템
이 시리즈의 전력 보드는 컨트롤러의 다른 모든 보드가 의존하는 조절 DC 전압을 생성하고 분배하는 데 책임이 있습니다.
전원 보드 가 올바르게 작동 할 때, 그것은 보이지 않습니다. 시스템 이 발생 없이 시작, 작동, 중지 됩니다. 실패 할 때, 그 결과 는 즉각적 입니다.
전원 보드가 없으면 컨트롤러가 작동하지 않습니다.
FANUC의 A16B-3200 시리즈는 광범위한 기능 보드 유형을 포함합니다: 주요 CPU 보드, I / O 보드, 서버 인터페이스 카드 및 전원 공급 보드.
전원 공급판은 컨트롤러 래크의 전용 슬롯 위치에 위치하고 있으며, 입력된 전원을 제어기의 논리, 메모리, 디스플레이,그리고 통신 회로.
내면은 좁아요 FANUC's industrial-grade controller design specifies voltage rails that are regulated closely enough to ensure stable operation across the full range of ambient temperatures and load conditions the controller encounters.
A16B-3200-0513는 A16B-3200 가족 내에서 특정 제어 플랫폼을 제공합니다.
그것은 그 컨트롤러의 다른 모든 보드가 의존하는 전력 인프라를 제공합니다. 이는 시스템 하드웨어 스택의 가장 기본적인 구성 요소 중 하나입니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-3200-0513 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 전력 PCB / 전력 공급 보드 |
| 보드 시리즈 | A16B-3200 |
| 적용 | FANUC CNC 제어 시스템 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 응축되지 않는, RH ≤75% |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 |
FANUC CNC 컨트롤러는 기능적으로 구별되는 보드의 랙 장착 집합체입니다. 각 보드는 특정 역할을 수행합니다. 주요 CPU는 운영 소프트웨어를 실행합니다.PMC 보드는 기계 사다리 논리를 실행; 서버 인터페이스 카드는 드라이브 증폭기와 통신; 메모리 모듈은 매개 변수 및 프로그램 데이터를 저장합니다.
이 모든 보드는 안정적이고 조절된 DC 전원이 필요합니다. 전력 PCB가 그것을 제공합니다.
A16B-3200 컨트롤러 아키텍처에서, 전력 보드는 입력 공급을 수신하고, 일반적으로 기계의 주요 전력 캐비닛에서 공급하고, 스위치 조절기를 통해 조절합니다.선형 후규제기, 그리고 컨트롤러의 뒷면으로 배포되는 복수 전압 레일에 필터링 스테이지.
각 레일은 정해진 전압과 전류 용량을 가지고 있으며, 그 용량이 운용되는 부하에 부합합니다.
전원 보드에는 보호 회로도 포함되어 있습니다. 과도한 전압이 하류 보드를 손상시킬 수 있기 전에 레일을 끊는 과전압 보호,선의 단류가 다른 선으로 돌입하는 것을 방지하는 과류 보호, 그리고 소프트 스타트 회로로 전원을 켜면 제어된 순서로 공급 전압을 증가시킵니다.
전력 보드의 앞면에 있는 LED 표시기 ′′ 컨트롤러의 전면 패널을 통해 또는 직접 보드에 표시되는 ′′는 1급 진단 기능을 제공합니다.
허용 범위를 초과한 공급 레일은 해당 LED를 켜줍니다.이 빠른 시각적 피드백은 종종 제어기 결함이 전원 보드에서 발생하는지 여부를 진단하는 출발점입니다..
전력 보드 고장 경우 다른 컨트롤러 보드 고장과 구별되는 인식 가능한 증상 패턴을 생성합니다.
가장 완전한 장애 모드 ∙ 전원 보드가 아무것도 제공하지 않는 경우 ∙ 어두운 컨트롤러로 이어집니다: 디스플레이, LED 활동, 팬 작동이 없습니다. 기계는 완전히 무활성입니다.
부분적인 실패는 더 흔하고 진단이 더 쉽습니다.
낮은 경로로 이동하거나 고장 났을 때 그 경로로 가동되는 보드가 정상적으로 작동하는 동안 장애가 발생합니다.
제어기는 부분적으로 초기화되어 디스플레이에 어떤 활동을 표시하고, 그 다음 실패한 레일을 처음으로 호출하는 시작 시퀀스의 지점에서 경보로 중지 할 수 있습니다.
신호를 시작 단계로 추적하고 그 단계에 의존하는 레일로 추적하는 것은 파워 보드를 오류 원천으로 확인하는 신뢰할 수 있는 방법입니다.
노화와 관련된 퇴화는 장기 사용 제어 장치의 전력 보드의 주요 장애 메커니즘입니다.스위칭 조절기 및 출력 필터 단계의 전해질 용도제는 수년간의 고온 작동에서 용량을 잃고 ESR를 얻습니다..
손상된 공급 라인은 결국 하류 보드의 입력 허용량을 초과하는 파장을 개발합니다. 완전한 고장 이전 증상은 간헐적 인 설명되지 않은 리셋입니다.매개 변수 손상, 또는 온도에 의존하고 제어기가 가열되면서 악화되는 어지러운 행동.
FANUC의 이전 세대의 A16B-3200 시리즈 보드는 더 이상 생산되지 않습니다.
이러한 보드의 후판 공급망은 폐업 된 기계, 복원 된 콘덴서와 함께 전문적으로 리뉴얼 된 보드 및 기능 테스트에서 과잉 단위를 테스트했습니다.특정 부품 수준의 결함에 대한 수리 서비스.
대체 A16B-3200-0513을 구입할 때, 판 자체 라벨에서 정확한 부품 번호를 확인합니다.
A16B-3200 시리즈 내의 전력 보드는 후자 숫자에 따라 다를 수 있으며, 다른 전압 레일 사양, 커넥터 배열 또는 전력 등급을 가질 수 있습니다.신체적 유사성은 호환성의 신뢰할 수 있는 지표가 아닙니다..
Q1: FANUC 컨트롤러가 켜지고 몇 분 후에 종료됩니다. 종료 전에 경보 코드가 표시되지 않습니다. A16B-3200-0513가 책임이 있습니까?
핫-업 기간 후 열 종료는 전원 보드의 스위치 조절 단계의 노화 전해질 콘덴시터의 전형적인 증상입니다.
콘덴서들이 나이가 들수록, 그들의 ESR는 온도와 함께 증가합니다.
보드가 따뜻해지면 ESR 상승으로 인해 공급 물결이 과도한 전압 또는 저전압 보호 기능을 유발하는 임계치를 초과하여 시스템을 종료합니다.
이 증상은 정상 작동 기간 후에 나타납니다. 전력 보드가 고장 원천으로 강력하게 연관됩니다.
Q2: 전력 급증 사건 이후, 컨트롤러는 전혀 전원을 공급하지 않습니다. 입력 공급은 정상으로 확인되었습니다. 전력 보드가 손상 될 가능성이 있습니다.
전력 돌풍 사건은 종종 전력 보드를 손상시킵니다.
전력 보드의 보호 장치가 반응하기 전에 전압은 전력 보드의 입력 단말기에 도달합니다.
가장 취약한 구성 요소는 입력 직렬 다이오드, 입력 필터 콘덴시터 및 주요 스위칭 트랜지스터입니다.
전원 보드 위에 위치해 있습니다. 만약 입력된 전원이 정상으로 확인되고 컨트롤러가 생명 신호를 보이지 않는다면, 전원 보드는 첫 번째 용의자입니다.교체 주문하기 전에 보드에서 접근 가능한 피지 확인.
Q3: CNC의 한 축은 서보 알람을 표시하고 다른 축은 정상입니다. A16B-3200-0513의 모든 전력 LED 표시가 녹색입니다. 전력 보드가 여전히 잘못되었을 수 있습니까?
모든 전력 레일에서 정상으로 표시되는 단일 축 서보 알람은 전력 보드에서 발생하지 않을 것입니다.
전력 보드는 모든 보드에 동시에 레일을 공급합니다. 실패한 레일은 하나의 축이 아닌 여러 보드에 영향을 줄 것입니다.
단축 알람은 해당 축에 대한 서보 증폭기, 모터, 피드백 케이블 또는 해당 축에 특화된 서보 인터페이스 회로로 향한다.전력 보드는 이 경우의 유력한 원인으로 방치될 수 있습니다..
Q4: 기능성을 유지하기 위해 예비 A16B-3200-0513을 어떻게 보관해야합니까?
원래 반 정적 포장에 보관하고 방온이 안정되고 상대 습도가 낮습니다.
온도 순환 을 피 하라. 이는 보드 표면 에 장착 된 부품 에 대한 용접 관절 을 압박 한다.
만약 판이 몇 년 이상 보관되어 있다면생산 기계에 설치하기 전에 전해질 콘덴세터를 손상의 눈에 띄는 징후에 대해 검사합니다..
장기 저장을 위해, 일렉트로리틱 콘덴시터의 주기적인 리포밍은 서비스 수명을 연장합니다.
Q5: 리모델링 된 A16B-3200-0513가 있습니다. 평판이 좋은 리모델링은 이러한 유형의 전력 보드에 무엇을 포함해야합니까?
적절한 전력 보드 리뉴얼에는 원래 사양에 부합하는 새로운 구성 요소 (또는 동등하거나 더 나은 스펙의 등급 콘덴서) 로 모든 일렉트로리틱 콘덴서 교체 포함됩니다.,고장난 보호장치의 검사 및 교체, 모든 출력 레일에서 가등류에서 측정된 부하에서 기능 테스트그리고 보드가 전압 정확도와 파동 사양을 충족하는지 확인.
화장품 청소 및 신체적 손상을 검사 하는 것 은 완전 한 리모델링 을 완성 합니다.
