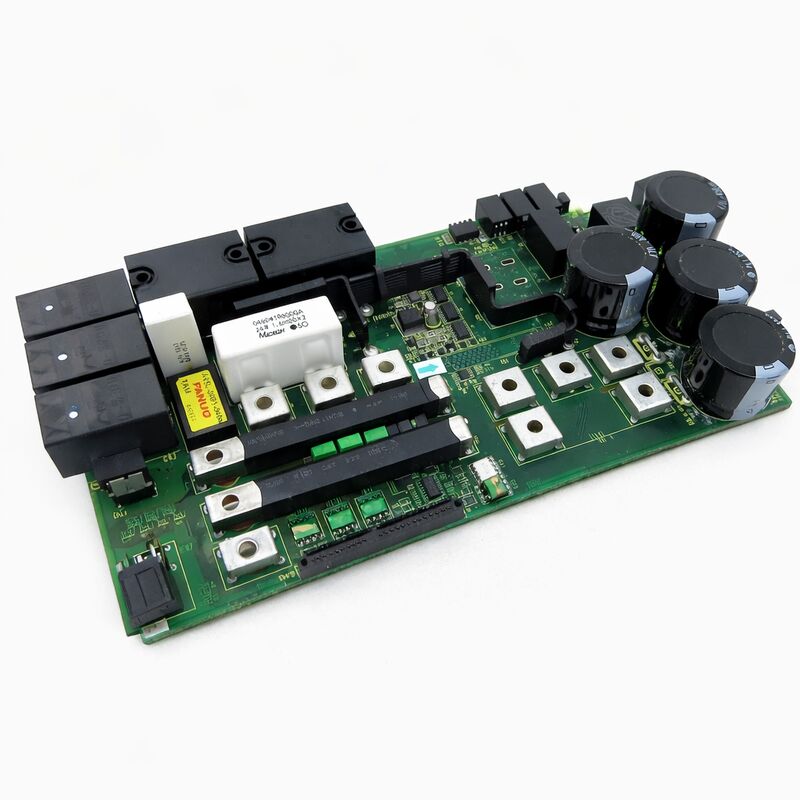

| 모델 번호 | A16B-3200-0500 |
부문 번호:A16B-3200-0500
제조사:FANUC (일본)
제품 종류:I/O PCB
보드 시리즈:A16B-3200
호환성 시스템:FANUC 시리즈 0i-B CNC 컨트롤러
적용:I/O 인터페이스 및 데이터 통신
A16B-3200-0500는 FANUC의 시리즈 0i-B CNC 컨트롤러에서 일반적으로 사용되는 I/O 인쇄 회로 보드입니다.FANUC의 두 번째 세대의 콤팩트 0i CNC 가족 0i는 생산 기간 동안 턴링 센터와 가공 센터에서 널리 채택되었습니다..
I/O PCB는 CNC 컨트롤러와 기계 도구의 필드 배선 사이의 디지털 입력 및 출력 인터페이스를 담당하는 보드입니다.
PMC 사다리 프로그램에서 나오는 모든 센서 판독과 모든 릴레이 출력은 이 보드를 통해 제어기의 논리와 물리적 기계 사이의 길을 통과합니다.
0i-B는 컴팩트한 패키지에서 비용 효율적이고 완전한 CNC 성능을 위해 설계되었습니다.
이 기계는 FANUC의 i 시리즈 기능을 16i 또는 18i의 전체 크기가 너무 정해진 기계로 가져 왔습니다.
이 아키텍처의 I/O PCB는 0i-B의 I/O 요구 사항에 맞게 확장된 더 큰 FANUC 시스템의 I/O PCB와 동일한 필드 인터페이스 기능을 수행합니다.
A16B-3200-0500은 이 기능을 수행하는 보드입니다.
0i-B 컨트롤러의 모듈 구조에서 I/O PCB는 주 CPU 보드와 전원 공급 장치 옆에 위치합니다.
그것은 기계의 디지털 입력 신호를 경계 스위치, 근접 센서, 압력 스위치, 운영자 패널 버튼에서 PMC의 입력 레지스터로 이동시킵니다.
그것은 PMC의 출력 신호를 운전합니다. 전자기 밸브, 릴레이 스필, 스핀들 활성화, 냉각 펌프 제어. 기계 하드웨어로.
이 양방향 필드 인터페이스는 I/O PCB의 핵심 목적입니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-3200-0500 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | I/O PCB |
| 보드 시리즈 | A16B-3200 |
| 호환성 있는 시스템 | FANUC 시리즈 0i-B CNC (0i-TB, 0i-MB 및 호환) |
| 적용 | 기계 도구 현장 배선용 디지털 I/O 인터페이스 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 75% RH 최대 (비 응축) |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 |
0i-B 컨트롤러는 CNC에 I/O 장치를 연결하기 위해 FANUC의 I/O 링크 (FANUC's serial communication protocol) 를 사용합니다.
0i-B의 I/O PCB는 I/O 링크 네트워크에 참여한다. 기계의 배선에서 나오는 신호는 I/O PCB의 커넥터에 도착하고, 디지털화되고, I/O 링크를 통해 PMC로 전송된다.PMC에서 출력 명령어는 I/O 링크를 통해 I/O PCB로 돌아갑니다., 적절한 출력 회로를 구동합니다.
이 일련 링크 아키텍처는 CNC 컨트롤러와 I/O PCB 설치 포인트 사이의 물리적 거리가 개별 신호 케이블의 길이에 의해 제한되지 않는다는 것을 의미합니다.
The I/O Link cable carries all channel data between the controller and the I/O hardware — a significant practical advantage in machine tool installations where the CNC cabinet and the machine control panel may be separated by a distance that would make individual wire runs impractical.
I/O PCB는 원시 필드 신호를 처리하고, 일시적인 소음으로부터 보호하고, 출력 단절 상태를 관리합니다.
이 신호 조건은 PMC가 깨끗한 신호를 수신한다는 것을 의미합니다.기계의 실제 상태의 신뢰할 수 있는 디지털 표현, 활동적인 산업 환경의 소음과 전환 변동에 노출된 원시 신호보다는.
0i-B 컨트롤러 세대는 톱닝용 0i-TB와 프레싱용 0i-MB로 뻗어 있으며, 생산 시대 동안 기계 도구 시장의 주류에 적합했습니다.FANUC는 PMC-SB7 사다리 엔진을 장착했습니다 (주판 변종 -0491)이 보드를 통해 제공되는 I/O 링크 필드 인터페이스.
모두 합쳐서 완전한, 현대적인 CNC 시스템을 정의했습니다.
0i-B 플랫폼에 기반한 기계들은 전 세계적으로 생산 서비스로 계속 사용되고 있습니다. 이러한 기계에 대한 유지보수 부품은 꾸준한 수요가 있습니다.
A16B-3200-0500 I/O PCB, 0i-B 스택의 필드 교체 가능한 보드 중 하나로서,I/O 관련 고장이 필드 배선이나 연결된 I/O 장치로 이어지는 것이 아니라 보드로 이어질 때 발생한다..
CNC 시스템의 I/O 오류는 가장 일반적인 유지보수 문제 중 하나이지만 모든 I/O 오류가 I/O PCB로 거슬러 올라가는 것은 아닙니다.모든 I/O 오류 조사의 첫 번째 단계는 어떤 요소가 고장 났는지 확인하는 것입니다.: 현장 장치, 배선, 또는 PCB.
CNC의 PMC 진단 화면은 모든 I/O 채널의 실시간 상태를 보여줍니다. 채널이 잘못 읽히면 현장 장치를 물리적으로 작동시키거나 배선 신호를 측정하는 동안 모니터링하십시오.
보드의 커넥터에서 배선 신호가 올바르게 확인되면 잘못 읽힌 채널이 보드에 가리킨다.
필드 신호가 특정 임계치를 넘었을 때만 올바르게 읽히는 채널은 보드에 손상된 입력 회로를 나타낼 수 있습니다.
여러 개의 I/O 채널이 서로 고장 났을 때, 특히 같은 커넥터 그룹에 있는 채널이 고장 났을 때, 필드 배선 문제보다는 보드 결함이 더 뚜렷합니다.일반적으로 한 번에 하나의 신호 경로에 영향을 미치는.
Q1: 기계실에서 전력 급증 후 몇 개의 입력값이 올바르게 읽지 않았습니다. 전선 테스트는 좋습니다. A16B-3200-0500은 손상 될 가능성이 있습니까?
전력 돌풍은 일반적으로 I/O PCB 입력 회로에 손상을 입히기 때문에 입력값은 돌풍 에너지가 전파되는 필드 배선에 직접 연결됩니다.
보드의 보호 구성 요소는 급증 에너지를 흡수하지만 반복적인 사건이나 심한 급증은 보호 단계 너머의 입력 회로에 손상을 줄 수 있습니다.
전선이 잘 되어있으니 다음으로 조사해야 할 건 보드입니다.
영향을 받은 입력 장치가 모두 하나의 커넥터 그룹에 있는지 확인합니다. 그룹화 된 장애는 종종 보드 손상을 확인합니다.
Q2: 0i-B 기계 PMC는 알람을 표시하지만 모든 필드 배선 테스트가 정상입니다. I / O PCB는 눈에 보이는 손상이 없습니다. 보드가 눈에 보이는 징후없이 결함이있을 수 있습니까?
예. 많은 I/O PCB 고장, 손상된 광 결합기, 실패한 출력 드라이버 IC, 고 저항 지상 연결, 가시적인 물리적 표시를 생성하지 않습니다.
손상되지 않은 것처럼 보이는 보드는 여전히 내부 부품이 고장 났을 수 있습니다.
배선 및 현장 장치가 정상으로 확인되면 다음 진단 단계로 I/O PCB를 교체해야합니다.
Q3: 0i-TB 기계에서 A16B-3200-0500은 0i-MB 기계에서 사용할 수 있습니까?
I/O PCB 하드웨어는 0i-TB (회전) 및 0i-MB (밀링) 구성 모두에서 동일한 기능을 수행합니다.
보드 자체는 기계 유형을 구분하지 않습니다. 제어기에 PMC 사다리가 부착되어있는 분야 I / O 연결을 제공합니다.
보드 수정과 I/O 링크 구성이 호환되는지 확인합니다.
부문 번호와 개정이 일치하면, 보드는 0i-TB 및 0i-MB 설비 사이에 교환됩니다.
Q4: I/O PCB를 교체 한 후, 일부 출력이 작동하지만 다른 것은 작동하지 않습니다. PMC 프로그램은 올바르게 보입니다. 무엇을 확인해야합니까?
올바른 PMC 프로그램으로 보드를 교체한 후 작동하지 않는 출력은 출력 주소를 부여합니다.
PMC의 Y 주소 지도가 I/O PCB의 커넥터 할당과 일치하는지 확인합니다.
또한 CNC에서 출력 채널 할당을 지정하는 출력 구성 매개 변수가 올바르게 설정되었는지 확인합니다.
주소 할당이 확인되면 작동하지 않는 출력 채널을 PMC의 강제 출력 기능으로 직접 테스트하여 하드웨어가 응답하는지 확인합니다.
Q5: I/O PCB가 교체되었습니다. 이제 기계가 작동하지만 I/O 링크가 설정되지 않습니다. 이것은 무엇을 나타냅니다?
보드 교체 후 I/O 링크 고장이 새로운 보드와 컨트롤러 사이의 I/O 링크 구성 불일치, 결함 I/O 링크 케이블 연결,또는 보드 고장.
주요 CPU 보드와 I/O PCB 사이의 I/O 링크 케이블을 확인합니다. 두 끝이 안전하게 연결되어 있는지 확인합니다.
또한 CNC 매개 변수에서 I/O 링크 슬롯 구성이 새로운 보드의 I/O 링크 주소와 일치하는지 확인합니다.
둘 다 맞다고 확인되면 교체판 자체가 결함이 있을 수 있습니다.
