| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-3200-0491 |
부문 번호:A16B-3200-0491
제조사:FANUC (일본)
제품 종류:주 CPU PCB (마스터 보드)
PMC 엔진:PMC-SB7
호환성 시스템:FANUC 시리즈 0i-B (0i-TB, 0i-MB 및 호환)
최대 축:6

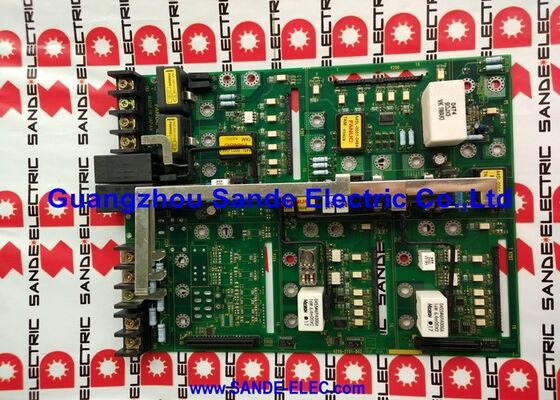

A16B-3200-0491은 FANUC 시리즈 0i-B ‧, 또한 제로 i-B ‧ 세대의 CNC 컨트롤러의 주요 CPU 보드입니다. 이것은 마스터 보드입니다:전체 컨트롤러가 구축된 중앙 PCB.
그것은 CNC 모션 컨트롤 소프트웨어를 실행하는 프로세서를 호스팅, 증폭기에 FSSB 서보 통신을 관리하고 기계 수준의 I / O를 처리하는 PMC-SB7 사다리 프로그램을 조정합니다..
0i-B 컨트롤러 스택의 다른 모든 보드는 이 보드에 직접 연결되거나 컨트롤러의 뒷면 구조를 통해 통신합니다.
0i-B는 FANUC의 2세대 0i 컨트롤러 제품군의 후속자이며 0i-C의 전신이다.
그것은 그것의 생산 시대 동안 회전 센터 (0i-TB) 와 가공 센터 (0i-MB) 에서 광범위하게 채택되었습니다.단순화된 구성과 입증된 신뢰성이 최첨단 기능보다 더 중요했던 기계 도구 시장의 비용 민감한 부문에 잘 맞는.
0i-B 플랫폼에 기반을 둔 기계들은 전 세계적으로 생산되고 있습니다.
이 보드는 SMD (표면 장착 딸) 모듈 없이 공급됩니다. 모듈은그래픽 카드 (graphic card) 는 특정 기계의 소프트웨어 옵션과 축 수에 따라 별도로 구성됩니다..
이 보드를 교체할 때, 원래 보드의 SMD 모듈은 교체된 보드에 옮겨집니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-3200-0491 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 주 CPU PCB (마스터 보드) |
| 컨트롤러 플랫폼 | FANUC 시리즈 0i-B (제로 i-B) |
| PMC 엔진 | PMC-SB7 |
| 최대 축 수 | 6 |
| 호환성 있는 시스템 | 0i-TB, 0i-MB 및 호환성 |
| SMD 모듈 | 포함되지 않습니다. 기존 이사회에서 이전된 것 |
| 세르보 버스 | FSSB (광섬유서브시리얼버스) |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 사용 가능한 조건 | 새 / 리모델링 / 수리 |
PMC-SB7는 A16B-3200-0491에 통합된 PMC (프로그램 가능한 기계 컨트롤러) 엔진이다. 그것은 기계 제작자의 사다리 프로그램이 실행되는 하드웨어 플랫폼이다.
0i-B에서 PMC-SB7는 이전 PMC 세대에서 중요한 발전을 제공했습니다.0i-A에 사용된 PMC-SA5에 비해 확장된 명령어 세트.
0i-B 회전 센터 또는 가공 센터의 사다리 프로그램은 모든 기계 기능이 구현되는 곳입니다.
도구 교환기, 냉각기 시스템, 스핀드 기어 선택, 턱 제어, 문 잠금,부분 카운터 PMC-SB7 사다리 프로그램이 입력 조건을 처리하고 출력 동작을 구동하기 때문에 이 모든 응답.
CNC가 M 코드를 실행하면 PMC-SB7가 M 코드를 해석하고 해당 기계 하드웨어를 활성화합니다.
-SB7 명칭은 PMC-SA5 엔진을 탑재한 A16B-3200-0490에서 이 보드를 구별한다.두 보드는 물리적으로 비슷하지만 교환 할 수 없습니다 PMC 소프트웨어와 시스템 소프트웨어는 특정 PMC 엔진과 일치합니다.
PMC-SB7를 위해 구성된 기계는 -0491 보드를 필요로 합니다.
A16B-3200-0491은 기본 보드이다. 그 용량은 SMD 모듈이 장착된 것으로 정의된다. FROM 모듈은 소프트웨어를 결정하고 옵션 소프트웨어가 얼마나 저장될 수 있는지 결정한다.SRAM 모듈은 프로그램 저장 용량을 결정합니다.
DRAM 모듈은 실시간 처리에 영향을 미칩니다. 서보 카드는 게시판이 얼마나 많은 축을 제어할 수 있는지 결정합니다.
이 보드가 모듈 없이 공급될 때, 대체 단위들에 대한 표준과 같이, 기계의 원래 보드에서 모듈을 제거하고 재설치합니다.
이 과정은 다음을 요구합니다.
모듈 전송 및 보드 교체 후, 기계의 CNC 소프트웨어, 매개 변수 및 프로그램은 이미 전송 된 FROM 및 SRAM 모듈에 존재해야합니다.FROM 컨텐츠가 보드 교체의 이유였다면 소프트웨어 재부하가 여전히 필요할 수 있습니다.
A16B-3200-0491는 FSSB FANUC의 광섬유 서보 시리즈 버스를 통해 서보 및 스핀들 증폭기와 통신합니다.이것은 이전 FANUC 세대의 오래된 아날로그 및 단선 디지털 연결을 대체하는 고속 광학 일련 링크입니다..
모든 축 위치 명령어, 속도 참조 및 인코더 피드백 데이터는 FSSB를 통해 이동합니다.
FSSB에 사용되는 광섬유는 기계 캐비닛의 서보 증폭기와 전원 스위치에서 생성되는 전기 소음에 면역됩니다.
이 노이즈 면역은 0i 세대에서 중요한 실용적 이점이었으며, 이는 CNC 제어 장치를 고전력 서보 드라이브와 같은 캐비닛 공간으로 가져 왔습니다.
보드는 FSSB에서 최대 6 개의 축을 지원합니다. 실제로 대부분의 0i-TB 기계는 2-4 축을 사용했으며 대부분의 0i-MB 기계는 3-5 축을 사용했습니다.
6축 용량은 복합 기계 구성에 대한 헤드룸을 제공했습니다.
Q1: 0i-B 기계가 켜져 있지만 부팅 순서를 완료하지 않습니다. 디스플레이는 시작 초기 오류를 보여줍니다. A16B-3200-0491가 잘못입니까?
초기 부팅 장애는 주 CPU 보드, 전원 공급 장치, FROM 모듈 또는 DRAM 모듈에서 발생할 수 있습니다.부팅이 멈춘 지점에서 주 보드에서 특정 오류 코드 또는 진단 LED 패턴을 참조다른 코드들은 다른 고장 원인을 가리킨다.
전원을 켜면 즉시 작동 없이 멈춘 LED 패턴은 전력 또는 CPU 오류를 나타냅니다.
FROM 로딩이 시작된 후 부팅 중간에 발생하는 오류는 FROM 컨텐츠 또는 DRAM로 더 많이 가리킨다.
Q2: 기계의 PMC 사다리는 최근에 수정되었습니다. 수정 후, 기계는 PMC 오류로 시작 중에 알람을합니다. 보드가 잘못 될 수 있습니까?
최근 사다리 수정 후 PMC 알람은 거의 확실히 소프트웨어 문제입니다, 보드 오류가 아닙니다.
새로운 사다리는 오류를 포함할 수도 있고, 또는 프로그램은 PMC-SB7가 지원하는 다른 PMC 엔진 용량 (단계 수, 기호 테이블 크기) 를 위해 작성되었을 수도 있습니다.
PMC 오류 메시지가 표시되는 것을 확인합니다. 특정 유형의 오류를 참조합니다. 이전 사다리를 백업에서 복원하고 기계가 올바르게 시작되는지 확인합니다.문제는 수정된 사다리에 있습니다..
Q3: 보드가 교체되고 있습니다. SRAM 배터리가 동시에 교체되어야합니까?
네. SRAM 모듈에 리?? 백업 배터리가 있다면, 새로운 보드에 옮기기 전에 전압을 확인하세요.모듈 전송 중에 교체.
전송 프로세스는 SRAM을 일시적으로 회로에서 꺼냅니다. 배터리가 경미하면 전송 중에 SRAM의 내용이 손실 될 수 있습니다. 새로운 배터리는이 위험을 제거합니다.
Q4: 모듈 전송으로 보드를 교체 한 후, 기계는 시작하지만 도구 오프셋 테이블은 비어 있습니다. 모든 축 매개 변수는 정확합니다. 무슨 일이 있었습니까?
도구 오프셋은 SRAM에 저장됩니다. SRAM 모듈이 올바르게 전송 된 경우, 그 내용은 손상되지 않아야합니다.만약 SRAM 백업 배터리가 낮아지고 모듈 전송 도중 배열된 경우배터리 전압 확인해
백업 메모리 카드 파일에서 도구 오프셋 테이블을 복원합니다. 이 상황은 모든 보드 교체 작업 전에 완전한 데이터 백업을 수행하는 중요성을 강화합니다.
Q5: 0i-B 기계는 기존 보드에 -SA5 PMC를 가지고 있습니다. A16B-3200-0491 (PMC-SB7) 가 대체로 사용될 수 있습니까?
아니. 교체 보드에 있는 PMC 엔진은 원본과 일치해야 합니다. CNC 시스템 소프트웨어와 PMC 사다리 모두 특정 PMC 엔진을 위해 작성되었습니다.
-SA5 사다리와 시스템은 완전한 소프트웨어 변환 없이는 -SB7 보드에서 실행될 수 없습니다.
대체 보드는 기존 -SA5 시스템과 일치하기 위해 -0490 변종 (PMC-SA5) 이어야 합니다.
PMC 엔진을 교체하기 전에 설치된 보드의 라벨에서 확인합니다.
