| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-3200-0450 |
부품 번호: A16B-3200-0450
제조사: FANUC Corporation (일본)
제품 유형: 메인 CPU 인쇄 회로 기판
보드 시리즈: A16B-3200
적용 분야: FANUC CNC 컨트롤러 및 로봇 컨트롤러 (LR-Mate 포함)
기능: 코어 프로세서 보드 — CPU 모듈, 축 카드, FROM/SRAM 모듈 통합
인터페이스: F-BUS 백플레인
변형 참고: DC 컨버터 미포함

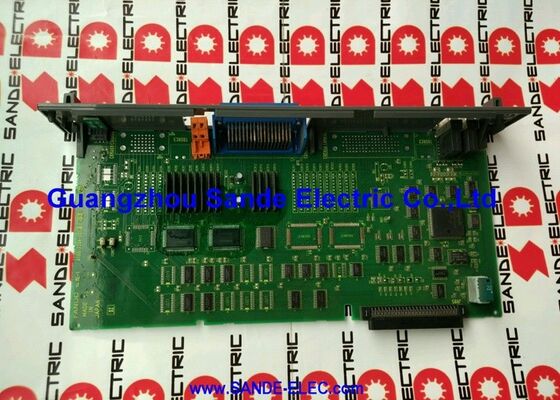

A16B-3200-0450은 FANUC의 CNC 및 로봇 컨트롤러 플랫폼용 메인 CPU 인쇄 회로 기판입니다. 여러 CNC 및 로봇 컨트롤러 세대에 걸친 FANUC 메인 프로세서 보드 제품군인 A16B-3200 시리즈에서 이 보드는 모든 컨트롤러 작업을 조정하는 중앙 처리 장치 역할을 합니다. 프로그램 실행, PMC 로직, 메모리 관리, 서보 및 스핀들 통신, 운영자 인터페이스는 모두 메인 CPU 보드를 통해 이루어집니다.
로봇 컨트롤러 애플리케이션에서 A16B-3200-0450은 특히 FANUC LR-Mate 시리즈와 관련이 있습니다. LR-Mate 시리즈는 제조 환경에서 조립, 자재 취급 및 정밀 기계 텐딩에 널리 사용되는 컴팩트한 데스크탑 로봇입니다.
이 보드는 CPU 모듈, 축 제어 카드 및 FROM/SRAM 메모리 모듈을 통합된 어셈블리로 통합하여 컨트롤러에 대한 완전한 처리 코어를 제공합니다.
F-BUS 백플레인 인터페이스는 이 메인 보드를 컨트롤러 랙의 다른 보드와 연결합니다.
전원 옵션 보드, I/O 보드, 추가 축 카드 및 통신 보드는 백플레인에 연결되고 F-BUS를 통해 메인 CPU와 통신합니다.
백플레인은 설치된 모든 보드에 전원, 주소 및 데이터 신호를 분배합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-3200-0450 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 메인 CPU PCB |
| 보드 시리즈 | A16B-3200 |
| 적용 분야 | CNC 컨트롤러, FANUC 로봇 컨트롤러 (LR-Mate) |
| 백플레인 인터페이스 | F-BUS |
| 통합 모듈 | CPU 모듈, 축 카드, FROM/SRAM |
| 변형 | DC 컨버터 미포함 |
| 원산지 | 일본 |
| 작동 온도 | 0 ~ 40°C |
| 보관 온도 | -20 ~ 60°C |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
FANUC의 CNC 및 로봇 컨트롤러 아키텍처에서 메인 CPU 보드는 가장 높은 수준의 처리 구성 요소입니다. CNC 운영 체제, PMC(프로그래머블 머신 컨트롤러) 래더 로직 및 컨트롤러를 유용하게 만드는 모든 상위 수준 기능(프로그램 해석, 보간, 운영자 디스플레이 관리, 외부 시스템과의 통신)을 실행하는 보드입니다.
메인 CPU 보드는 대부분의 구성에서 서보 드라이브 또는 기계의 필드 배선과 직접 인터페이스하지 않습니다.
신호 처리 및 로직 수준에서 작동합니다. CPU 보드에서 나오는 서보 명령은 축 제어 회로를 통해 서보 증폭기로 전달됩니다. A16B-3200-0450의 경우 축 카드가 보드 어셈블리에 통합되어 있습니다.
필드 I/O(기계 입력 및 출력)는 컨트롤러 랙의 전용 I/O 보드를 통해 전달됩니다.
이러한 아키텍처 분리는 메인 CPU 보드 오류가 하드웨어별 드라이브 또는 I/O 오류가 아닌 상위 수준 시스템 경보를 생성한다는 것을 의미합니다.
고장난 메인 CPU 보드는 일반적으로 컨트롤러가 전혀 시작되지 않도록 하거나 CPU 오류 또는 시스템 오류 경보로 시작 시퀀스가 중단되도록 합니다.
A16B-3200-0450에 FROM/SRAM 모듈과 축 카드를 메인 보드 어셈블리에 통합하는 것은 컴팩트 또는 임베디드 애플리케이션용으로 설계된 여러 FANUC 컨트롤러 세대와 공유되는 아키텍처 특성입니다.
FROM(플래시 ROM)은 컨트롤러가 전원이 켜질 때 로드하는 시스템 소프트웨어인 CNC 또는 로봇 컨트롤러의 운영 소프트웨어를 저장합니다.
SRAM은 전원이 꺼져도 유지되어야 하지만 작동 중에 쓰기가 필요한 매개변수, 프로그램 데이터 및 기타 데이터를 저장합니다.
이 SRAM은 배터리로 백업됩니다. 배터리는 전원이 꺼져 있는 동안 데이터를 유지합니다. 축 카드는 컨트롤러의 제어 축에 대한 서보 인터페이스를 제공합니다.
LR-Mate 로봇 맥락에서 이 통합 어셈블리는 컴팩트 컨트롤러에 최소한의 물리적 공간에서 완전한 처리 기능을 제공합니다. 이는 밀집된 제조 환경을 위한 작고 공간 효율적인 로봇으로서 LR-Mate의 설계 의도에 적합합니다.
FANUC의 LR-Mate 로봇은 세계에서 가장 널리 배포된 컴팩트 산업용 로봇 중 하나입니다.
LR-Mate 시리즈는 자동차, 전자, 식품 가공 및 정밀 제조 분야에서 기계 텐딩, 조립, 검사 및 자재 취급에 광범위하게 사용됩니다.
이 로봇을 제어하는 컨트롤러는 메인 CPU 보드에 의존하여 로봇의 모션 프로그램을 실행하고 센서 입력을 처리하며 로봇의 6개 서보 축을 관리합니다.
LR-Mate 컨트롤러에서 A16B-3200-0450이 고장나면 로봇이 멈춥니다.
생산에 미치는 영향은 로봇이 무엇을 하고 있었는지에 전적으로 달려 있습니다. CNC 공작 기계에 공급하는 기계 텐딩 애플리케이션의 경우 CNC 공작 기계도 부품 로딩 및 언로딩 부족으로 인해 멈춥니다.
메인 CPU 보드를 신속하게 교체하는 것은 고장으로 인한 생산 영향 최소화와 직접적으로 연결됩니다.
Q1: FANUC 컨트롤러에서 전원이 켜질 때 CPU 오류 또는 시스템 초기화 실패를 나타내는 경보가 표시됩니다. 컨트롤러가 시작 시퀀스를 완료할 수 없습니다. 이것이 메인 CPU 보드입니까?
시작 시 CPU 오류 또는 시스템 초기화 실패 경보는 메인 CPU 보드 고장과 일치하지만, 메모리 모듈(FROM 또는 SRAM) 고장, 보드에 잘못된 전압을 공급하는 전원 공급 장치 또는 백플레인 커넥터 문제로 인해 발생할 수도 있습니다.
메인 CPU 보드에 고장이 있다고 결론 내리기 전에 보드에 대한 전원 공급 장치 전압을 확인하고 모든 백플레인 커넥터를 확인하십시오.
전원 및 연결이 양호한 것으로 확인되면 메인 CPU 보드 또는 통합 메모리 모듈이 고장 위치입니다.
Q2: 전원 장애 중에 컨트롤러의 SRAM 데이터가 손실되었습니다. 전원 복구 후 모든 매개변수를 다시 로드해야 합니다. A16B-3200-0450에 결함이 있습니까?
전원 장애 중 데이터 손실은 메인 CPU 보드 고장이 아니라 배터리 고장 문제입니다. A16B-3200-0450의 매개변수 데이터를 보호하는 SRAM 배터리가 소진되었습니다. 배터리를 교체하고 백업에서 모든 매개변수를 다시 로드한 다음 정상 작동을 복원하십시오.
보드 자체에는 결함이 없습니다. 재발을 방지하기 위해 배터리의 정격 서비스 수명을 기준으로 정기적인 배터리 교체 일정을 수립하십시오.
Q3: 교체용 A16B-3200-0450을 구했습니다. 설치 후 컨트롤러는 시작되지만 로봇이 올바르게 움직이지 않습니다. 일부 축의 위치가 잘못되었습니다. 무슨 일입니까?
보드 교체 후 축 위치가 잘못된 것은 거의 확실히 매개변수 문제입니다. 교체 보드의 FROM 및 SRAM은 공장 기본 상태로 시작됩니다.
모든 로봇별 매개변수(축 보정 데이터, 로봇 모델 구성, 페이로드 설정 및 시스템 매개변수)는 로봇이 올바르게 작동하기 전에 로드해야 합니다. 백업에서 모든 매개변수를 복원하십시오.
전체 백업을 사용할 수 없었던 경우 로봇은 올바른 축 홈 위치를 설정하기 위해 재보정이 필요합니다.
Q4: LR-Mate 로봇 컨트롤러는 12년 되었습니다. 메인 CPU 보드에서 메인 보드와 서보 증폭기 간에 간헐적인 통신 오류가 표시됩니다. 무엇을 조사해야 합니까?
노후된 메인 CPU 보드에서 발생하는 간헐적인 서보 통신 오류는 보드의 전원 공급 장치 섹션 또는 신호 컨디셔닝 회로의 전해 커패시터 열화를 나타냅니다. 공급 전압에 리플이 과도하면 통신 타이밍이 불안정해집니다.
백플레인 커넥터 접점을 확인하십시오. 이러한 접점의 산화도 간헐적인 통신 오류를 유발할 수 있습니다. 커넥터 청소로 문제가 해결되지 않으면 보드 리퍼비시(커패시터 교체) 또는 보드 교체가 적절합니다.
Q5: A16B-3200-0450은 A16B-3200 시리즈의 FANUC CNC 컨트롤러에 사용할 수 있습니까, 아니면 특정 모델로 제한됩니까?
A16B-3200 시리즈에는 서로 다른 FANUC 컨트롤러 세대에 대한 메인 CPU 보드가 포함되어 있으며, 각 보드는 특정 프로세서 아키텍처, 메모리 구성 및 백플레인 프로토콜에 최적화되어 있습니다.
A16B-3200-0450은 주로 LR-Mate 로봇 컨트롤러 및 호환되는 CNC 애플리케이션을 위한 컨트롤러 모델에 사용됩니다.
물리적 커넥터가 호환되는 것처럼 보이더라도 시리즈의 다른 부품 번호를 가진 메인 CPU 보드로 대체할 수 없습니다.
