| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-3200-0429 |
부품 번호: A16B-3200-0429
제조사: FANUC Corporation (일본)
제품 유형: 독립형 메인 CPU PCB
보드 시리즈: A16B-3200
설명: i-B 독립형 제어 메인 CPU PCB — PCB 메인 CPU (#18i/180i 모델 B)

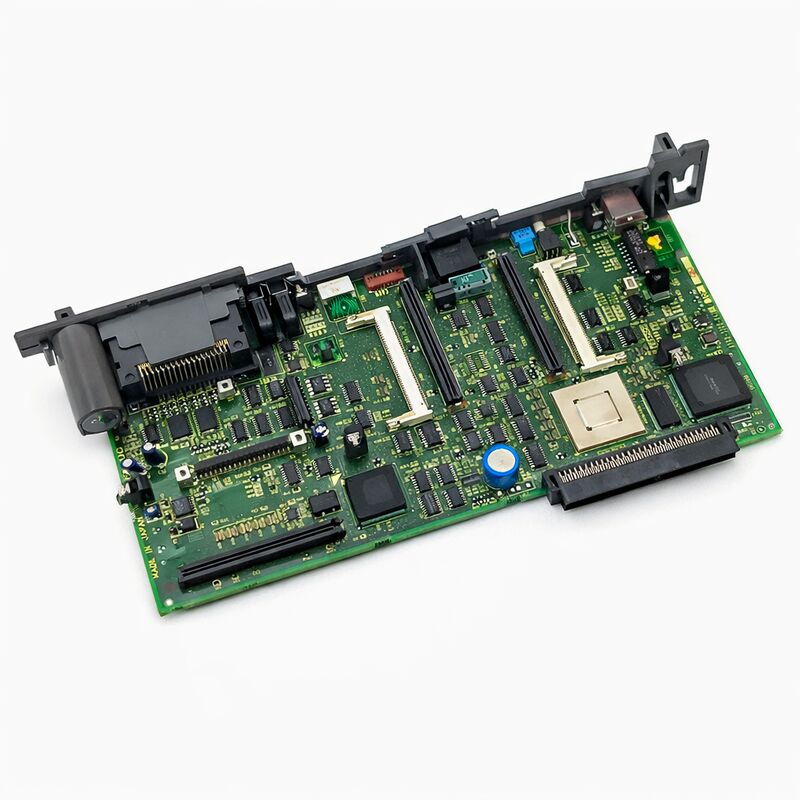

A16B-3200-0429은 FANUC의 시리즈 18i 및 180i 모델 B CNC 컨트롤러용 독립형 메인 CPU PCB입니다. 이 보드는 i-B 컨트롤러의 중심에 있으며, 메인 프로세서, 서보 드라이브 통신용 FSSB(광섬유 서보 직렬 버스) 컨트롤러, 연산자 디스플레이용 그래픽 프로세서를 모두 하나의 보드에 통합하고 플러그인 FROM, SRAM 및 DRAM 메모리 모듈을 갖추고 있습니다.
18i-B 및 180i-B는 해당 세대에서 가장 널리 보급된 고성능 CNC 플랫폼 중 하나였습니다.
18i-B는 21i보다 더 많은 축 기능과 더 빠른 처리가 필요한 머시닝 센터 및 선반 센터에 사용되었으며, 180i-B는 동일한 아키텍처를 대형 머시닝 센터 및 다축 애플리케이션으로 확장했습니다.
두 플랫폼 모두 모든 제어 기능(프로그램 보간, PMC 래더 실행, 서보 명령 생성, 스핀들 제어 및 연산자 인터페이스 관리)을 위해 이 메인 CPU 보드에 의존했습니다.
"독립형"이라는 명칭은 이 보드를 동일 세대의 LCD 장착 버전과 구별합니다. 독립형 구성에서는 CPU 보드가 디스플레이 장치와 분리된 자체 랙에 설치됩니다.
케이블이 독립형 보드와 디스플레이 어셈블리를 연결합니다. 이러한 분리는 유지보수 유연성을 제공합니다. CPU 보드와 디스플레이 장치를 독립적으로 서비스할 수 있으며, 동일한 CPU 보드 유형이 다른 디스플레이 구성이 있는 설치에 사용됩니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-3200-0429 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 독립형 메인 CPU PCB |
| 보드 시리즈 | A16B-3200 |
| 호환 시스템 | 시리즈 18i-B, 18i-MB/TB, 180i-B, 180i-MB/TB |
| 아키텍처 | 독립형 (디스플레이와 분리된 장치) |
| 서보 인터페이스 | FSSB (광섬유 서보 직렬 버스) |
| 메모리 모듈 | FROM, SRAM, DRAM (플러그인 타입) |
| 원산지 | 일본 |
| 작동 온도 | 0 ~ 55°C |
| 보관 온도 | -20 ~ 70°C |
| 습도 | 비응축, 20~80% RH |
| 상태 | 제조사 단종 |
| 설치 후 | 전체 매개변수 및 프로그램 다시 로드 필요 |
시리즈 18i-B는 FANUC i-시리즈 CNC의 2세대입니다. 최초의 i-A 세대는 FSSB 아키텍처와 i-시리즈 운영 소프트웨어를 확립했습니다.
B 세대는 플랫폼을 개선했습니다. 더 빠른 CPU 처리, 확장된 메모리 용량, 향상된 고속 가공 기능 및 정밀 윤곽 작업을 위한 향상된 나노 보간 기능이 포함되었습니다.
18i-B를 사용한 공작 기계의 경우 A 세대에 비해 개선 사항이 구체적이고 측정 가능했습니다. 컨트롤러가 초당 더 많은 프로그램 블록을 처리할 수 있었기 때문에 복잡한 윤곽 부품의 사이클 시간이 단축되었습니다.
더 높은 처리 속도가 원형 및 나선형 툴 패스의 보간 오류를 줄였기 때문에 윤곽 정확도가 향상되었습니다.
18i-B는 이러한 성능 차이가 부품 품질과 생산 속도에 직접적인 영향을 미치는 자동차, 항공 우주 및 금형 부문에서 고급 머시닝 센터의 선호되는 컨트롤러가 되었습니다.
A16B-3200-0429는 이러한 성능을 제공했습니다. 18i-B의 모든 계산 작업(서보 제어 알고리즘, PMC 로직, 보간)은 이 보드에서 실행됩니다. 보드가 올바르게 작동하면 이 중 아무것도 보이지 않습니다.
기계가 작동하고, 부품이 정확하며, 생산이 계속됩니다. 보드가 고장 나면 모든 것이 멈춥니다.
A16B-3200-0429에는 CNC와 서보 앰프 모듈 간의 서보 통신을 관리하는 FSSB 컨트롤러가 포함되어 있습니다. FSSB(광섬유 서보 직렬 버스)는 광섬유를 통해 위치 명령을 전송하고 엔코더 피드백을 수신합니다. 이는 이전 FANUC CNC 세대의 아날로그 PWM 인터페이스를 대체한 디지털 노이즈 면역 통신 방법입니다.
FSSB 컨트롤러가 메인 CPU 보드에 통합되어 있으면 서보 통신과 CNC 보간이 동일한 보드에서 긴밀하게 결합됩니다. 서보 업데이트 주기는 CNC 처리 주기에 직접 동기화됩니다.
이러한 긴밀한 통합은 18i-B의 서보 성능 특성을 제공하는 부분입니다.
A16B-3200-0429가 고장 나면 모든 축의 FSSB 컨트롤러가 이 단일 보드에 있기 때문에 모든 축에서 동시에 FSSB 통신 경고가 발생하는 경우가 많습니다.
모든 축이 개별 서보 앰프나 광 케이블이 아닌 한 번에 FSSB 통신을 잃는 이러한 패턴은 메인 CPU 보드의 결함 지표 중 하나입니다.
A16B-3200-0429를 교체하려면 전체 데이터 복원 절차가 필요합니다. 새 보드의 메모리 모듈은 공장 기본 상태로 시작됩니다. FROM의 CNC 운영 소프트웨어는 올바르지만, SRAM의 모든 기계별 매개변수는 비어 있습니다.
복원해야 하는 매개변수는 축 이동 제한, 서보 게인 설정, 스핀들 매개변수, PMC 타이머 및 카운터 사전 설정 값, 피치 오류 보정 테이블, 툴 오프셋 레지스터 및 전체 PMC 래더 프로그램 등 기계 구성의 모든 측면을 포함합니다.
이 데이터 없이는 컨트롤러가 시작을 거부하거나 제어하는 기계와 일치하지 않는 방식으로 작동합니다.
따라서 보드 교체 전 전체 시스템 백업이 필수적입니다. FANUC 18i-B 컨트롤러는 CNC 부팅 메뉴와 데이터 I/O 기능을 통해 포괄적인 백업을 지원합니다.
현재 백업이 없는 기계의 경우, 백업을 생성하기 전에 보드 교체를 시도하는 것은 상당한 위험입니다. 백업 없이 문서에서 매개변수를 복원하는 것은 일반적으로 FANUC 엔지니어링 지원이 필요한 길고 오류가 발생하기 쉬운 프로세스입니다.
Q1: 모든 서보 축에서 동시에 FSSB 통신 경고가 표시됩니다. 광 케이블과 서보 앰프는 점검했으며 손상되지 않았습니다. A16B-3200-0429가 결함입니까?
확인된 케이블과 앰프가 양호한 상태에서 모든 축에 동시에 FSSB 경고가 발생하는 것은 메인 CPU 보드의 FSSB 컨트롤러를 강력하게 시사합니다. 모든 축의 FSSB 채널은 A16B-3200-0429의 FSSB 컨트롤러를 공유합니다.
이 공통 회로의 결함은 모든 채널에 동시에 영향을 미칩니다. 보드의 백플레인 커넥터를 다시 장착하고 보드의 FSSB 모듈 장착 상태를 확인하십시오.
경고가 지속되면 보드 교체가 적절한 조치입니다.
Q2: 18i-B 컨트롤러가 시작 시퀀스를 완료하지 못하고 시스템 경고를 표시합니다. 경고 코드는 FROM 읽기 오류를 나타냅니다. 메인 CPU 보드가 고장났습니까?
FROM 읽기 오류는 메인 CPU 보드 자체라기보다는 FROM 모듈(CNC 운영 소프트웨어를 보유하는 플러그인 플래시 메모리 카드)을 가리킵니다.
FROM 모듈은 A16B-3200-0429의 소켓에 삽입되는 별도의 구성 요소입니다.
먼저 FROM 모듈을 제거하고 다시 장착하십시오. 모듈이 올바르게 장착된 상태에서도 오류가 지속되면 FROM 모듈 자체가 결함일 수 있습니다.
새 FROM 모듈로 오류가 해결되지 않는 경우에만 메인 CPU 보드를 의심해야 합니다.
Q3: 기계 제작자는 특정 CNC 소프트웨어 버전을 요구합니다. 리퍼비시된 A16B-3200-0429를 사용할 수 있지만 FROM 버전은 알 수 없습니다. 이 문제는 어떻게 처리해야 합니까?
FROM 버전은 CNC 소프트웨어 기능, 매개변수 범위 및 PMC 호환성을 결정합니다. 리퍼비시된 보드를 설치하기 전에 보드의 레이블을 읽거나 시작 시 CNC 시스템 정보 화면을 확인하여 보드의 FROM 버전을 식별하십시오.
FROM 버전이 기계의 요구 사항과 일치하지 않으면 올바른 버전의 FROM 모듈을 구해서 설치해야 합니다.
메인 CPU 보드의 다른 구성 요소는 버전과 독립적입니다. 기계의 소프트웨어 요구 사항과 일치해야 하는 것은 FROM 내용뿐입니다.
Q4: 교체용 A16B-3200-0429를 설치하고 모든 매개변수를 복원한 후 특정 축 서보 매개변수에서 작동 중 서보 경고가 발생합니다. 무엇을 조사해야 합니까?
새 보드로 매개변수를 복원한 후 서보 경고가 발생하는 것은 일반적으로 일부 서보 매개변수 값이 잘못되었음을 의미합니다.
가장 일반적인 원인은 새 보드의 FROM에 있는 서보 소프트웨어 버전이 원본과 다르며, 버전 간에 일부 매개변수 번호 또는 범위가 변경되었다는 것입니다.
경고 코드를 검토하고 관련 특정 서보 매개변수를 식별한 다음 해당 매개변수의 값을 기계 제작자의 문서 또는 원본 보드의 백업과 비교하여 확인하십시오.
영향을 받는 매개변수를 설치된 서보 소프트웨어 버전에 적합한 값으로 조정하면 일반적으로 해결됩니다.
Q5: 18i-B 기계는 15년 되었고 A16B-3200-0429는 단종되었습니다. PCB 교체보다 CNC 교체(레트로핏)가 더 나은 옵션입니까?
경제성은 기계의 남은 생산 가치와 다른 노후 부품의 범위에 따라 달라집니다. 나머지 컨트롤러(서보 앰프, PSU, I/O 장치)가 양호한 상태라면 메인 CPU 보드 교체는 목표 지향적이고 비용 효율적입니다.
전체 CNC 레트로핏은 전체 컨트롤러를 최신 장치로 교체하여 레거시 보드 가용성 문제를 제거하지만, 시운전, 매개변수 재입력 및 잠재적으로 업데이트된 서보 앰프 하드웨어에 대한 투자가 필요합니다.
기계적으로 견고한 15년 된 기계의 경우 지속적인 생산에 대한 좋은 비즈니스 정당성이 있다면 보드 교체가 일반적으로 더 나은 첫 번째 선택입니다.
레트로핏 옵션은 여러 컨트롤러 구성 요소가 동시에 노후화될 때 더 적합합니다.
