| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-3200-0425 |
부문 번호:A16B-3200-0425
제조사:FANUC (일본)
제품 종류:주 CPU PCB (단독 / 독립)
보드 시리즈:A16B-3200
설명:PCB F21i-B DPL 별도의 메인 CPU
호환성 시스템:FANUC 시리즈 21i-B CNC 컨트롤러
적용:21i-B 시리즈 CNC를 위한 중앙 처리판

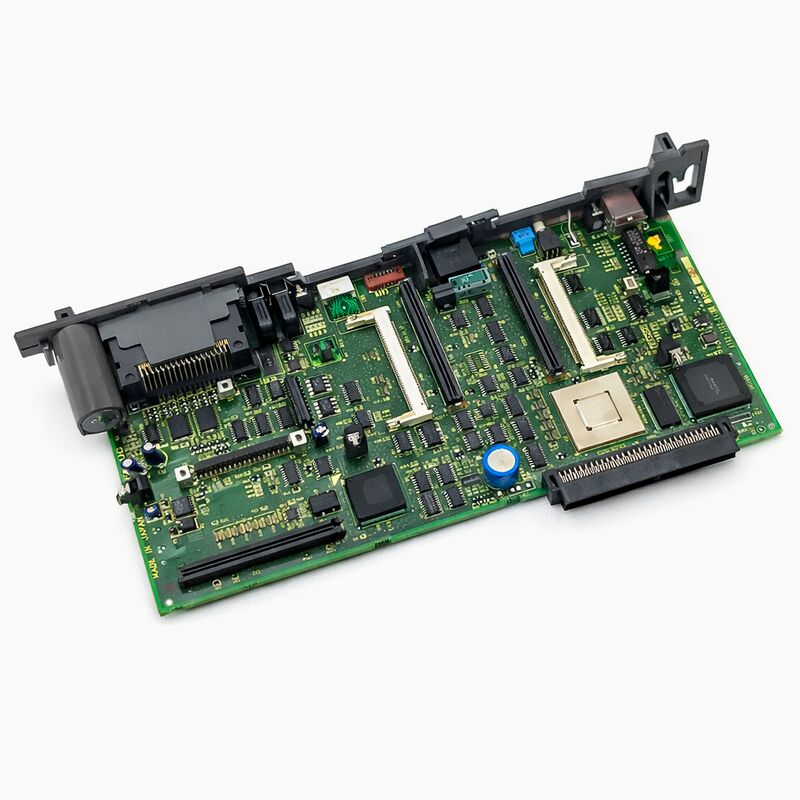

A16B-3200-0425는 FANUC의 시리즈 21i-B CNC의 주요 CPU PCB입니다. 21i-B 컨트롤러의 중앙 처리 코어로 사용되는 "F21i-B DPL 분리 주 CPU".
21i-B는 FANUC의 콤팩트하고 비용 효율적인중소에서 중견 규모의 공작기계를 위해 배치되어 16i 또는 18i의 완전한 기능이 필요하지 않지만 i 시리즈 아키텍처의 높은 신뢰성 및 가공 성능이 요구됩니다..
The "separate" designation in the board's description indicates this is the standalone main CPU board — a distinct board design from the display-integrated versions where the CPU and display electronics share a single PCB.
DPL (디스플레이) 별도의 구성에서, 주 CPU 보드는 모든 컨트롤러 처리를 독립적으로 처리하고, 정의된 인터페이스 연결을 통해 디스플레이 유닛에 연결됩니다.
이 분리로 교체가 간소화됩니다. CPU 보드는 디스플레이 하드웨어와 독립적으로 변경할 수 있습니다.
A16B-3200 시리즈는 FANUC의 주요 CPU 보드 가족으로 여러 i 시리즈 CNC 및 로봇 컨트롤러 세대를 포함합니다.
이 가족 내에서 A16B-3200-0425는 21i-B 플랫폼에 특이합니다. CNC의 운영 소프트웨어를 실행하고 PMC 사다리 논리를 실행하고 메모리 및 I / O 인터페이스를 관리하며,그리고 배후 플레인을 통해 모든 컨트롤러 기능을 조정.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-3200-0425 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 주 CPU PCB (별로) |
| 보드 시리즈 | A16B-3200 |
| 설명 | F21i-B DPL 별도의 메인 CPU |
| 호환성 있는 시스템 | FANUC 시리즈 21i-B CNC |
| 적용 | 코어 컨트롤러 처리 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 45°C |
| 저장 온도 | -20°C ~ 60°C |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 |
FANUC의 21i-B 시리즈는 i-B 시리즈 세대의 일부입니다. 원래 i-A 모델에 이어 i-series 아키텍처의 두 번째 반복입니다.
21i 명칭은 FANUC의 콤팩트 클래스 i 시리즈 플랫폼을 나타냅니다.i 시리즈의 품질과 신뢰성을 요구하지만 16i와 18i에 비해 작은 축 수와 기능 세트 내에서 작동 할 수있는 기계 도구에 최적화되었습니다..
21i-B는 턴, 중소형 가공 센터 및 전형적인 구성이 2~4개의 제어 축을 포함하는 다기능 기계에 서비스를 제공합니다.
컨트롤러의 프로그래밍 환경 (standard G-code, FANUC macro B, 그리고 익숙한 사용자 인터페이스) 은 더 큰 i 시리즈 플랫폼과 동일합니다.재교육 없이 부품 프로그램과 조작자 절차를 기계 유형 사이로 옮기는 것을 보장합니다..
메인 CPU 보드는 이 컨트롤러의 가장 중요한 단일 부품입니다.
컨트롤러가 하는 모든 것, 모터 인터폴, PMC 실행, 운영자 패널 반응, 프로그램 저장 액세스,컨트롤러가 작동하지 않습니다., 그리고 제어하는 기계는 완전히 멈춥니다.
"DPL Separate"라는 명칭은 이 보드의 아키텍처에 대한 중요한 구별을 제공합니다. 이전 및 일부 대체 컨트롤러 구성에서,CPU 전자 장치와 디스플레이 제어 전자 장치가 하나의 메인보드에 결합되었습니다..
디스플레이 패널이 이 조합판에 직접 연결됩니다.
별도의 디자인은 CPU 처리 기능을 한 보드, 디스플레이 인터페이스를 다른 보드에서 유지합니다.
이것은 실용적인 유지보수 장점을 가지고 있습니다. 디스플레이 전자 장치가 고장 났을 경우 CPU 보드는 교체 할 필요가 없습니다.
디스플레이가 작동하는 동안 CPU 보드가 고장 났을 경우 CPU 보드만 교체합니다.
이 고쳐지는 방식은 기계가 다시 작동하기 위한 비용과 진행 시간을 모두 줄여줍니다.
또한 동일한 CPU 보드로 다른 디스플레이 구성을 허용합니다. 다른 디스플레이 크기 또는 유형을 가진 21i-B는 동일한 주 CPU 보드를 사용할 수 있습니다.디스플레이 인터페이스 구성 요소만 다르며.
A16B-3200-0425을 교체하려면 하드웨어 변경 후 데이터 복원 절차가 필요합니다.새로운 CPU 보드는 공장 소프트웨어를 포함하는 FROM로 시작됩니다.
하지만 기계에 대한 특정 데이터는 이 특정 기계에 대한 컨트롤러의 동작을 정의하는 모든 매개 변수입니다. 기계의 자동화 논리를 구현하는 PMC 사다리 프로그램은그리고 저장된 부분 프로그램은 백업에서 복원해야합니다.
원래 CPU 보드를 제거하기 전에 모든 기계 데이터의 완전한 백업이 필수적입니다. FANUC 컨트롤러는 부트 메뉴와 CNC의 데이터 I/O 기능을 통해 백업 기능을 제공합니다.
백업에는 CNC 매개 변수, PMC 매개 변수, PMC 사다리 데이터, 피치 오류 보상 데이터 및 모든 저장된 프로그램이 포함되어야 합니다.
완전한 백업이 가능하면 보드 교체 후 데이터 복구는 정의 된 과정입니다.
뒷받침이 없으면기계의 원래 상태로 복원하려면 문서에서 설정된 매개 변수를 재구성해야합니다. 기계 구성에 대한 깊은 지식을 필요로하는 시간이 많은 과정입니다..
A16B-3200-0425가 고장 났다는 결론을 내리기 전에 구조화된 진단 검사는 고장이 실제로 주 CPU 보드나 연결된 구성 요소에 있는지 확인합니다.보드에 전원 공급 전압은 사양 내에서 있어야합니다 실패 전원 공급은 종종 CPU 보드 같은 증상을 생성.
커넥터 좌석이 확인되어야 합니다. 부분적으로 분리된 뒷면 커넥터는 커넥터 자체의 결함이 없이 CPU 보드의 버스 통신이 실패할 수 있습니다.판에 장착된 FROM/SRAM 메모리 모듈은 좌석이 있는지 확인해야 합니다..
제어 장치가 전원을 켜면 특정 기능 영역을 식별하는 경보를 생성하면 경보 코드 문서에서 해당 기능이 관련 보드에 매핑됩니다.
CPU 보드 고장이 일반적으로 시작 진행을 막는 알람을 생성합니다. 컨트롤러는 자체 검사를 완료 할 수 없으며 초기 단계 오류 코드를 표시합니다.
Q1: 21i-B 컨트롤러는 전력 고장 후 전원을 켜면 RAM 오류 알람을 보여줍니다. A16B-3200-0425이 원인입니까?
전력 고장 이후의 RAM 오류는 일반적으로 배터리 고갈로 인한 SRAM 데이터 손실을 나타냅니다. 전력 종료 중 매개 변수 데이터를 유지하는 배터리가 고갈되었습니다.배터리 고장입니다.CPU 보드 고장이 아니라
배터리 전압을 확인 하 고 유지 한계 이하의 경우 교체. 백업에서 매개 변수를 복원.
배터리 교체 및 매개 변수를 복원 한 후에 알람이 계속되면 CPU 보드를 의심해야합니다.
Q2: 번개 사건 이후, 21i-B 컨트롤러는 전혀 켜지지 않습니다. 주요 CPU 보드에서 LED가 켜지지 않습니다. 보드가 손상되었습니까?
먼저 컨트롤러의 전원 유닛을 확인하세요. 번개 사고는 일시적인 과전압으로 인해 전원 공급 부품에 자주 손상을 입습니다.
전원 공급 장치가 CPU 보드에 올바른 전압을 공급하지 않으면 보드가 손상되지 않았더라도 보드는 생명 신호를 보여주지 않을 것입니다.
보드의 전력 입기에 공급 전압을 측정하기 전에 보드가 잘못되었다는 결론을 내립니다.
Q3: 교체 A16B-3200-0425이 설치되어 컨트롤러가 시작되었지만 여러 기계 기능이 잘못 동작합니다. 매개 변수는 백업에서 복원되었습니다. 무엇을 확인해야합니까?
Incorrect machine behaviour after parameter restore suggests either the backup was incomplete (some parameter groups were not captured) or the FROM software version on the replacement board differs from the original.
다른 FROM 버전은 복원된 값의 일부를 대체하는 매개 변수 기본값을 가질 수도 있고, 일부 매개 변수 값을 다르게 해석할 수도 있습니다.
교체 보드에 있는 FROM 버전을 원본과 비교합니다. 만약 그들이 다르다면, 올바른 FROM 버전을 로딩하는 것은 추가 매개 변수 문제 해결의 첫 번째 단계입니다.
Q4: 기계는 즉각적인 FANUC 지원 없이 원격 시설에 있습니다. 어떻게 CPU 보드 결함이 교체 주문하기 전에 확인 할 수 있습니까?
대체 보드가 없는 상태에서 CPU 보드 오류를 확인하는 것은 어려운 작업입니다. 시작 시도 중에 표시되는 정확한 경보 코드와 그 순서를 문서화하십시오.보드의 LED 표시기를 확인 하 여 대부분의 FANUC CPU 보드에는 시작 실패 단계를 표시 진단 LED가 있습니다.
LED 상태와 경보 코드를 제어기의 유지보수 설명서와 비교합니다.
유지보수 매뉴얼의 CPU 보드 결함 진단 흐름 차트는 원격 진단에 가장 신뢰할 수있는 지침입니다. 완전한 경보 및 LED 정보를 위해 FANUC 기술 지원에 문의하십시오.
Q5: A16B-3200-0425는 어떤 16i 시리즈 또는 18i 컨트롤러와 호환되는가, 아니면 21i-B에만 해당되는가?
A16B-3200-0425는 F21i-B DPL 분리 메인 CPU로 구체적으로 설명됩니다.
16i, 18i, 그리고 21i는 A16B-3200 시리즈 내의 다른 주요 CPU 보드 사양을 사용합니다.그리고 주변 연결은 이 컨트롤러 가족들 사이에서 다릅니다..
A16B-3200-0425는 16i 또는 18i 컨트롤러와 호환되지 않습니다. 21i-B가 아닌 컨트롤러에 설치하면 시작 실패와 잠재적인 하드웨어 충돌이 발생할 수 있습니다.
