| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-3200-0362 |
부품 번호: A16B-3200-0362
제조사: FANUC Corporation (일본)
제품 유형: 메인 CPU 인쇄 회로 기판
보드 시리즈: A16B-3200
컨트롤러 범위: FS0I — FANUC Series 0i-A
프로세서: I486DX2 / SAS2
응용 분야: CNC 공작 기계 제어 — 머시닝 센터, 선반 센터, 연삭기

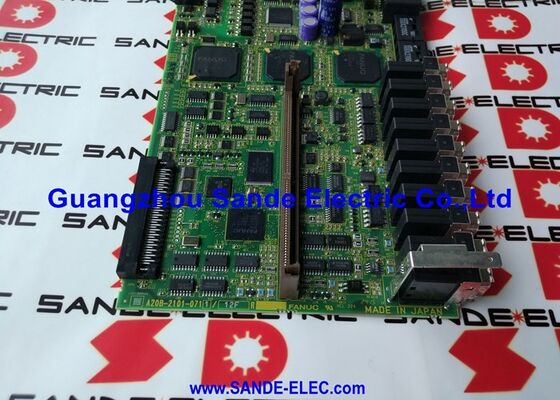

A16B-3200-0362는 FANUC의 Series 0i-A CNC 컨트롤러용 메인 CPU 인쇄 회로 기판입니다. 이 컨트롤러는 FANUC의 i-시리즈 제어 플랫폼의 첫 번째 세대로, 디지털 서보 기술과 개방형 네트워크 아키텍처를 광범위한 생산 공작 기계에 적용했습니다.
이 보드는 0i-A 컨트롤러의 중앙 처리 장치입니다. CNC가 수행하는 모든 기능 — 부품 프로그램 읽기, 축 보간 계산, PMC 기계 로직 관리, 서보 드라이브와의 통신, 연산자 디스플레이 구동 — 는 이 보드의 프로세서 및 관련 회로에 의해 조정됩니다.
0i-A는 FANUC 제어 진화에 있어 중요한 단계를 표시했습니다.
이는 서보 드라이브 통신을 위해 FSSB(광섬유 서보 직렬 버스) 광 인터페이스를 사용한 최초의 0 시리즈 세대였습니다. 이전의 0-C 및 그 이전 모델의 PWM 케이블 인터페이스를 고속 직렬 광 링크로 대체했습니다.
이 변경으로 노이즈 내성이 크게 향상되었으며 신호 저하 없이 컨트롤러를 드라이브 캐비닛에서 더 멀리 배치할 수 있게 되었습니다.
A16B-3200-0362는 0i-A 플랫폼에서 이 FSSB 아키텍처를 구현하는 메인 보드입니다.
0i-A 세대의 프로세서 성능은 I486DX2와 FANUC의 SAS2(직렬 축 시스템 2) 코프로세서 아키텍처의 조합으로 제공됩니다.
I486DX2 — 인텔의 듀얼 클럭 486 파생 제품 — 는 CNC 소프트웨어 스택, PMC 래더 실행 및 연산자 인터페이스 기능을 실행하는 메인 제어 처리를 제공합니다.
SAS2 아키텍처는 실시간 축 제어에 필요한 고주파 서보 루프 계산을 처리하여 축 처리 기능을 확장합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-3200-0362 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 메인 CPU PCB |
| 보드 시리즈 | A16B-3200 |
| 컨트롤러 범위 | Series 0i-A (FS0I) |
| 프로세서 | I486DX2 / SAS2 |
| 서보 인터페이스 | FSSB (광섬유 서보 직렬 버스) |
| 응용 분야 | CNC 공작 기계 — M/T/G 시리즈 |
| 메모리 모듈 | FROM, SRAM (플러그인) |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 설치 후 | 전체 매개변수 및 프로그램 다시 로드 필요 |
| 상태 | 제조사 단종 |
Series 0i-A에서 메인 보드는 다른 모든 컨트롤러 하드웨어가 연결되는 핵심입니다. 플러그인 메모리 모듈 — FROM(시스템 소프트웨어용 플래시 ROM) 및 SRAM(매개변수 및 프로그램용 배터리 백업 RAM) — 는 메인 보드에 직접 연결됩니다.
FSSB 서보 인터페이스는 메인 보드를 광섬유 케이블을 통해 서보 앰프 모듈에 연결합니다.
연산자 인터페이스 보드, I/O 보드 및 모든 옵션 기능 보드는 0i-A 컨트롤러 장치의 백플레인 연결을 통해 통신합니다.
A16B-3200-0362가 고장 나면 전체 CNC 기능이 중단됩니다. 축 이동 없음, 프로그램 실행 없음, 연산자 디스플레이 없음.
고장 모드는 일반적으로 깨끗합니다. 컨트롤러가 전원이 켜지고 작동하거나, 시작 시퀀스를 완료하지 못하고 하드웨어 경고를 표시합니다.
이 깨끗한 고장 표시는 오류 격리를 단순화합니다. 보조 보드와 전원 공급 장치가 양호한 것으로 확인되면 메인 보드가 남은 후보입니다.
0i-A는 머시닝 센터(0i-MA), 선반 센터(0i-TA) 및 연삭기에 광범위하게 배포되었습니다.
A16B-3200-0362는 이러한 변형 전반에 걸쳐 사용됩니다. 하드웨어는 공통이며, 특정 CNC 구성 및 PMC 프로그램이 기계 유형을 결정합니다.
A16B-3200-0362를 교체하려면 신중한 준비가 필요합니다. 이 보드는 자체적으로 기계별 데이터를 보유하지 않습니다. 모든 매개변수, 프로그램, 공구 오프셋, 작업 좌표 오프셋 및 사용자 정의 매크로 변수는 메인 보드가 아닌 SRAM 모듈에 저장됩니다. 교체 전에 가능한 경우 원본 보드의 SRAM 모듈을 교체 보드로 이전해야 합니다.
SRAM 모듈이 성공적으로 이전되면 컨트롤러가 교체 후 정상 작동으로 복원될 수 있으며, 메모리 백업 배터리 상태로 인한 배터리 경고만 확인하면 됩니다.
SRAM 이전이 불가능한 경우, 기계 백업에서 모든 CNC 매개변수, PMC 래더, 피치 오류 보정 데이터 및 저장된 프로그램을 포함한 전체 다시 로드가 필요합니다.
FROM 모듈에는 CNC 시스템 소프트웨어가 포함되어 있습니다. 이는 기계 구성에 대한 올바른 소프트웨어 버전과 일치해야 합니다.
원본 보드에서 FROM 모듈을 이전하면 소프트웨어 버전 연속성이 보장됩니다. 보드 교체 후에는 항상 컨트롤러를 비상 정지 상태로 전원을 켜고 시스템 시작 시퀀스를 확인하고 모든 축 및 스핀들 준비 상태를 확인한 다음, 생산 복귀 전에 드라이 사이클 테스트를 실행하십시오.
Q1: 0i-A 컨트롤러가 시작 시 하드웨어 경고를 표시하고 부팅 시퀀스를 완료하지 못합니다. 전원 공급 장치 전압이 확인되었습니다. A16B-3200-0362가 결함입니까?
확인된 전원 공급 장치 전압과 함께 시작 시 하드웨어 경고는 메인 보드를 주요 용의자로 지목합니다. 컨트롤러의 시작 화면에서 경고 코드를 확인하십시오. 0i-A 시작 경고는 번호가 매겨져 있으며 특정 코드는 어떤 하드웨어 검사가 실패했는지 나타냅니다.
코드가 CPU 또는 메모리 하위 시스템을 가리키면 A16B-3200-0362를 교체해야 합니다.
또한 FROM 및 SRAM 모듈의 장착 상태를 확인하십시오. 부분적으로 장착된 메모리 모듈은 메인 보드에 결함이 없어도 시작 시 하드웨어 경고를 발생시킵니다.
Q2: 이전 A16B-3200-0362의 SRAM 모듈을 교체 보드로 이전하고 있습니다. 메모리 백업 배터리가 방전되었습니다. 매개변수가 손실됩니까?
교체 전에 배터리가 방전되었다면 SRAM은 이미 데이터를 잃었습니다. 데이터 손실은 배터리가 방전될 때 발생했으며 보드 교체 중에는 발생하지 않았습니다. 배터리가 방전되고 SRAM에 전원이 공급되지 않으면 저장된 모든 데이터(매개변수, 프로그램, 공구 오프셋)가 지워집니다.
백업에서 전체 다시 로드가 필요합니다.
배터리가 최근에 고장 났고 SRAM 데이터가 아직 손상되지 않았다면 SRAM 모듈을 신속하게 이전하십시오. 전원이 유지되면 배터리 없이도 SRAM 데이터는 짧은 시간 동안 유지됩니다.
Q3: 교체용 A16B-3200-0362를 설치하고 모든 매개변수를 다시 로드한 후 서보 드라이브에서 FSSB 통신 경고가 발생합니다. 서보 케이블은 손상되지 않았습니다. 무엇을 확인해야 합니까?
확인된 양호한 케이블로 보드 교체 후 FSSB 경고가 발생하면 서보 매개변수 불일치를 시사합니다. FSSB 축 주소 매개변수는 광섬유 버스에 연결된 드라이브의 물리적 순서와 일치해야 합니다.
기계 제작업체의 문서를 참조하여 FSSB 구성 매개변수, 특히 축 ID 할당을 확인하십시오.
누락되거나 잘못된 서보 축 ID 매개변수는 물리적으로 손상되지 않은 광 연결에서도 FSSB 링크를 실패하게 합니다.
Q4: A16B-3200-0362는 0i-B, 0i-C 또는 0i-D 세대 컨트롤러에 사용되는 보드와 동일합니까?
아니요. 각 0i 시리즈 세대는 다른 메인 보드 시리즈를 사용합니다. 0i-A는 A16B-3200-036x 보드를 사용합니다.
0i-B 및 이후 세대는 다른 프로세서와 아키텍처를 가진 다른 보드 번호를 사용합니다.
이러한 보드는 세대 간에 상호 교환할 수 없습니다.
교체용 메인 보드를 주문하기 전에 항상 정확한 컨트롤러 세대(0i-A, 0i-B 등)를 확인하십시오.
Q5: A16B-3200-0362는 단종되었습니다. 0i-A 제어 기계를 계속 실행하기 위한 현실적인 옵션은 무엇입니까?
세 가지 경로를 사용할 수 있습니다. 첫째, 전문 FANUC 서비스 제공업체로부터 수리 또는 리퍼비시된 보드. 이 보드는 수리가 가능하며 애프터마켓에서 보증이 포함된 리퍼비시 제품을 구할 수 있습니다.
둘째, 폐기된 기계에서 조달한 잉여 장치. 설치 전에 부하 테스트를 받아야 합니다.
셋째, 컨트롤러 업그레이드. 경우에 따라 0i-A에서 최신 세대 0i-F 컨트롤러로 업그레이드하는 것이 서비스 수명이 긴 기계의 경우 경제적으로 실행 가능합니다. 특히 여러 0i-A 보드가 고장 나는 경우 더욱 그렇습니다.
세 번째 옵션은 서보 및 스핀들 매개변수의 전체 재구성을 필요로 합니다.
