부문 번호:A16B-3200-0325
제조사:FANUC (일본)

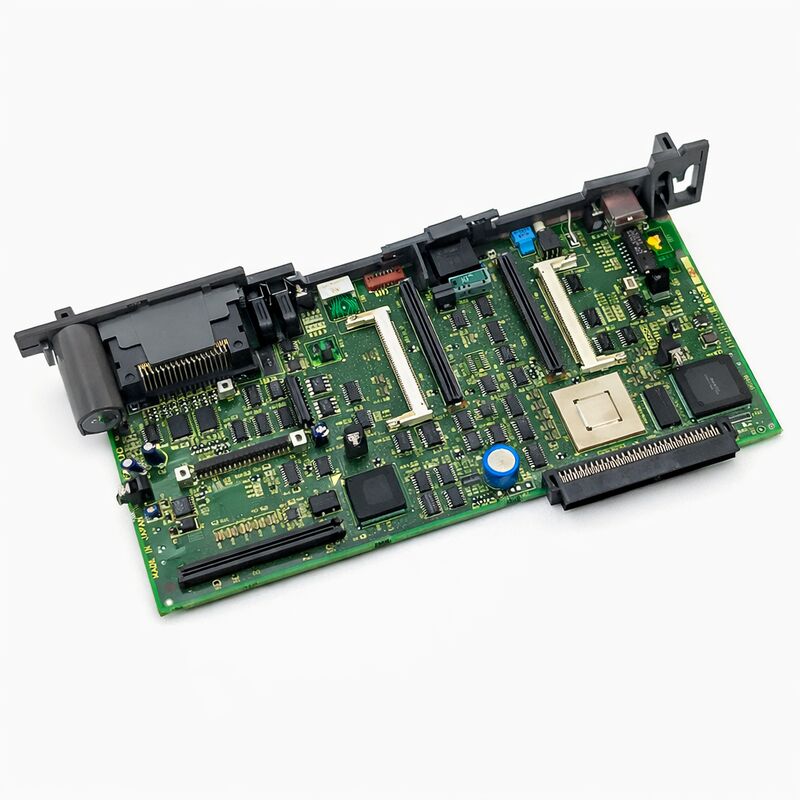

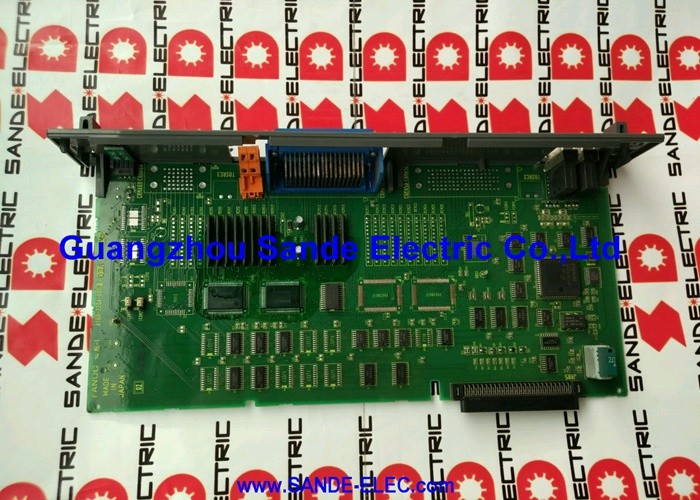

제품 종류:메인 CPU PCB (스탠다일 메인 보드)
호환성 시스템:FANUC 시리즈 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA
상태:제조업체에 의해 중단
A16B-3200-0325는 FANUC 시리즈 18i-A 및 180i-A CNC 시스템의 주요 CPU PCB입니다.그것은 18i / 180i 모델 A 독립적인 제어 아키텍처의 초석 보드입니다, FSSB 드라이버 모듈, 그래픽 카드, 메모리 모듈 및 기타 플러그인 보드가 장착됩니다.
완전한 독립적인 CNC 제어 장치가 이 주 PCB를 중심으로 만들어집니다.
18i 및 180i 명칭은 FANUC의 중고 성능의 i 시리즈 CNC 세대를 포함합니다.
이 제어기는 가공 센터, 턴링 센터, 복합 기계 도구 및 능력 있지만 컴팩트한 제어 플랫폼을 필요로하는 다른 다축 응용 프로그램에 설계되었습니다.18i-MA 및 18i-TA 하위 명칭은 각각 가공 센터와 회전 센터 변형을 나타냅니다..
180i 명칭은 동일한 하드웨어 플랫폼의 열린 CNC 버전을 포함하며, CNC 코어와 함께 PC 기능을 통합합니다.
이 보드는 FANUC에서 중단되었습니다. 일반적으로 A02B-0266-Bxxx 시스템 단위 부품 번호 등으로 식별되는 독립 시스템 장치에서 발견됩니다.보드는 플러그인 주변 PCB 없이 공급됩니다. 각 플러그인 카드는 자체 부품 번호가있는 별도의 구성 요소입니다..
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-3200-0325 |
| 제조업자 | FANUC 코퍼레이션 |
| 보드 시리즈 | A16B-3200 |
| 호환성 있는 시스템 | FANUC 시리즈 18i-A / 180i-A |
| 하위 변종 | 18i-MA, 18i-TA, 180i-MA, 180i-TA 등 |
| 지정 | 주 CPU PCB F18I 18/180 I 제어 |
| 건축물 | 독립 (단독 CNC 래크) |
| 공동 시스템 단위 | A02B-0266-B5xx 및 관련 |
| 플러그인 보드 | 포함되지 않음 ∙ 별도의 부품 번호가 필요합니다 |
| 생산 상태 | 제조업체에 의해 중단 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 75% RH 최대 (비 응축) |
| 사용 가능한 조건 | 새 / 리모델링 / 수리 |
A16B-3200-0325은 FANUC의 독립적인 CNC 구성의 메인 보드입니다. 독립적인 제어 장치에서는 CNC 전자 장치가 운영자 패널에서 분리된 캐비닛에 배치됩니다.주요 PCB는 이 제어 장치의 뒷면.
CPU 처리, FSSB 서보 통신, 그래픽 및 메모리를 위한 플러그인 보드는 독립적인 칸막이에 있는 주 PCB에 연결된다.
이것은 FANUC의 LCD 장착 디자인과 대조적으로, 주요 CPU 보드가 디스플레이 뒤에 있는 운영자 패널 조립에 통합됩니다.
The standalone architecture gives more expansion flexibility — more plug-in slots accommodate a wider range of option boards — and is the configuration used for more complex machine tool applications with high option loading.
A16B-3200-0325는 18i/180i 메인 보드의 모델 A 버전이다.
나중에 나온 모델 B 본보드는 다른 부품 번호 (A16B-3200-0421 및 관련) 를 사용합니다.이 둘은 상호 교환되지 않습니다. 플러그인 보드 아키텍처와 커넥터 정의는 모델 A와 모델 B 사이에 다릅니다..
항상 모델 세대를 확인하기 전에 교체 공급.
18i-A 시리즈는 그 세대의 강력한 중급 CNC 플랫폼이었습니다.그리고 1990년대와 2000년대에 생산된 다양한 종류의 기계 도구에 배치되었습니다..
이 기계들 중 많은 것들이 오늘날에도 생산되고 있습니다.
180i-A 변종은 오픈 CNC 기능을 추가합니다. 같은 하드웨어에서 CNC 커널과 함께 실행되는 Windows 기반 PC 환경입니다.이것은 기계 제조업체가 사용자 지정 운영자 인터페이스와 데이터 관리 응용 프로그램을 개발 할 수있게했습니다..
주요 PCB 하드웨어는 동일합니다. 차이점은 제어 랙에 설치된 소프트웨어와 추가 PC 하드웨어에 있습니다.
18i-A와 180i-A 모두 A16B-3200-0325을 주보드로 사용한다. 이 보드가 고장 났을 때 전체 제어 장치가 고장난다.
교체하면 제어 하드웨어를 작동 상태로 복원하고 플러그인 보드와 소프트웨어가 다시 충전되어 시스템을 완료합니다.
A16B-3200-0325은 메인 보드만 사용된다. 플러그인 보드들 중 CPU 카드, FSSB 모듈, 그래픽 카드, FROM/SRAM 메모리, DRAM은 포함되지 않는다.
각각의 부품 번호가 따로 있습니다.
이 메인 보드를 교체할 때, 원래 시스템에서 플러그인 보드는 손상되지 않은 상태에서 대체로 이전할 수 있습니다.
주보드가 고장 났을 경우 플러그인 보드가 손상된 경우 별도로 공급해야합니다.
새로운 메인 보드에 설치하기 전에 각 플러그인 보드의 상태를 확인합니다.
Q1: 18i-A 단독 컨트롤이 부팅되지 않습니다. 메인 보드의 모든 LED가 꺼져 있습니다. 진단은 어디에서 시작해야합니까?
모든 LED가 꺼져 있는 메인 보드는 전원이 보드에 도달하지 않는 것을 나타냅니다. 제어 전원 공급을 확인하십시오. 일반적으로 독립적인 장치 내의 5V / 24V 전원 공급 보드입니다.
전원 공급 장치의 입력 전압이 정확하고 출력 전압이 사양에 해당하는지 확인합니다.
전원 공급 장치의 고장 보드는 전원 공급 장치가 잘 작동하고 LED가 꺼져있는 것으로 확인되면 메인 보드는 고장 후보자가됩니다.
Q2: 제어 장치가 작동하고 FANUC 부팅 화면을 표시하지만 정상 작동을 진행하지 않습니다. 일반적인 원인은 무엇입니까?
18i-A 시스템에서 부트 화면 스톨은 일반적으로 FROM 또는 SRAM 문제입니다. FROM 모듈이 올바르게 읽히지 않거나 FROM 내용이 손상되거나 SRAM 데이터 (패라미터) 가 유효하지 않습니다.부트 메뉴에 접속하고 FROM 모듈 상태를 확인.
부트 화면에서 FROM 검사를 시도합니다. FROM 검증이 실패하면 정상적인 작동을 재개하기 전에 FROM 모듈에 주의가 필요합니다.
Q3: A16B-3200-0325 (모델 A) 에서 18i-B (모델 B) 시스템에서 플러그인 보드를 사용할 수 있습니까?
A 모델과 B 모델 플러그인 보드는 상호 교환 할 수 없습니다. 커넥터 정의, 보드 형태 요인 및 경우에 따라 소프트웨어 버전은 두 모델 세대에 따라 다릅니다.
A16B-3200-0325 메인 보드와 호환되는 모델 A 플러그인 보드만 사용하십시오. 기계의 오리지널 부품 목록 또는 현재 설치된 보드의 라벨에서 모델 A 보드를 식별하십시오.
Q4: A16B-3200-0325을 교체 한 후 매개 변수는 플러그인 보드에서 자동으로 전송됩니까?
매개 변수는 SRAM 모듈에 저장됩니다. SRAM 모듈이 손상되지 않고 새로운 메인 보드에 전송되면 그 매개 변수는 교체 후 사용할 수 있습니다.
SRAM 배터리는 수리 중에 전원이 꺼지는 기간 동안 데이터를 보존하기 위해 기능이 있어야 합니다.
항상 보드 교체 후 매개 변수가 정확하고 완전하다는 것을 확인 하 고 다시 생산에 기계.
Q5: 기계는 18i-MA 변종을 실행합니다. A16B-3200-0325는 18i-TA와 180i 변종에도 적합합니까?
A16B-3200-0325은 18i-A / 180i-A 시리즈 플랫폼의 주요 보드이며 18i-MA, 18i-TA, 180i-MA, 180i-TA 및 모델 A 세대의 다른 변종에 걸쳐 있습니다.
가공 센터 (MA) 와 회전 센터 (TA) 하위 유형의 차이는 주로 소프트웨어 구성과 매개 변수에서, 주요 보드 하드웨어에서 다릅니다.
보드 자체는 플랫폼 전체에 공통적입니다.
