| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2300-0201 |
FANUC CNC 작업자 인터페이스의 흑백 CRT 디스플레이에서 컬러 LCD로의 전환은 실질적인 운영 개선을 가져왔습니다.
색상 차별화:상태 정보, 알람 메시지, 도구 경로 그래픽 및 프로그램 콘텐츠는 모두 색상 코딩을 사용할 수 있습니다. 활성 축은 비활성 축과 다른 색상으로 강조 표시됩니다. 경보 메시지는 빨간색으로 나타납니다. 정상 상태는 녹색으로 표시됩니다. 운영자는 흑백 정보보다 컬러 정보를 더 빠르게 처리합니다.
기하학적 왜곡 없음:CRT 디스플레이는 편향 코일이 오래됨에 따라 시간이 지남에 따라 배럴 및 핀쿠션 왜곡이 발생합니다. LCD 패널은 사용 수명 내내 기하학적 정확성을 유지합니다. 표시되는 그리드는 10년 후에도 첫날과 마찬가지로 정사각형입니다.
백라이트 일관성:CRT 인광체 밝기는 수년 동안 사용하면 어두워지는 반면, LCD 백라이트는 수명이 다할 때까지 밝기를 유지하다가 갑자기 고장이 나기 때문에 백라이트의 서비스 수명을 더욱 예측 가능하게 만듭니다.
컴팩트한 깊이:LCD 패널은 깊은 CRT 튜브 어셈블리에 비해 물리적으로 얇습니다. 8.4인치 폼 팩터를 통해 소형 하우징에 완전한 컬러 CNC 조작 패널을 사용할 수 있습니다.

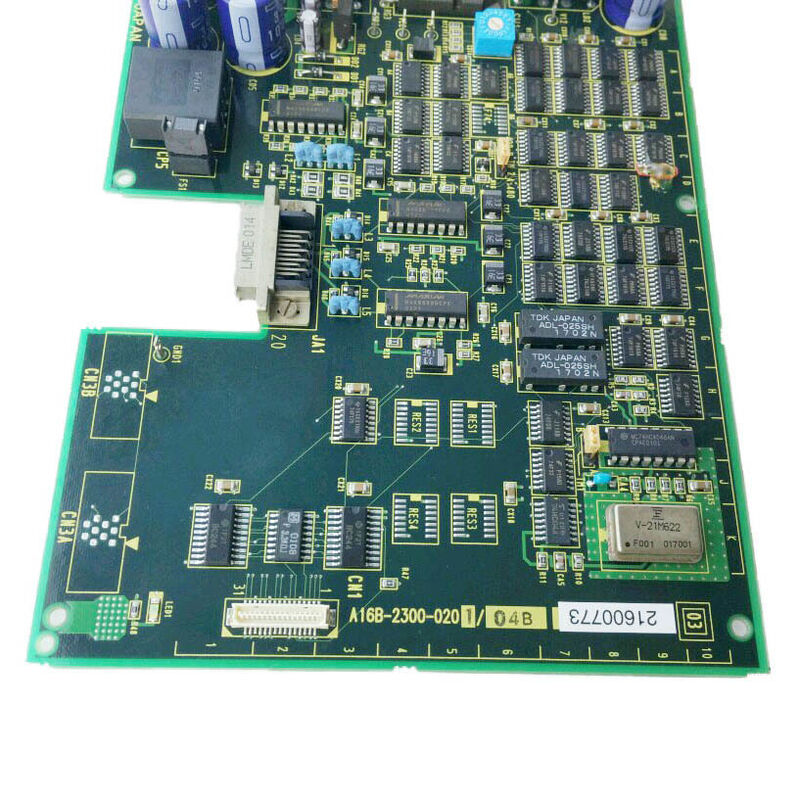

A16B-2300-0201은 이 8.4인치 컬러 LCD 디스플레이를 구동하여 작업자의 컬러 그래픽 CNC 인터페이스를 생성하는 모든 제어 기능을 제공합니다.
| 매개변수 | 값 |
|---|---|
| 디스플레이 크기 | 8.4인치 |
| 디스플레이 유형 | 컬러 LCD |
| 보드 유형 | LCD 제어 PCB |
| 시리즈 | A16B-2300 |
| 애플리케이션 | CNC 작업자 인터페이스 |
A16B-2300-0201은 여러 기능을 동시에 수행하여 디스플레이 이미지를 생성합니다.
비디오 신호 수신 및 변환:CNC의 비디오 출력 신호를 수신하여 이를 8.4인치 컬러 LCD 패널에 필요한 형식으로 변환하여 패널의 기본 해상도, 새로 고침 빈도 및 신호 전압 수준과 일치시킵니다.
색상 관리:LCD 패널의 컬러 필터 배열에 대한 3채널 RGB(빨간색/녹색/파란색) 출력을 생성하여 선명하고 읽기 쉬운 컬러 디스플레이 콘텐츠에 필요한 전체 색 영역을 생성합니다.
표시 타이밍:LCD 패널의 스캐닝을 비디오 콘텐츠와 동기화하는 수평 동기화, 수직 동기화 및 픽셀 클럭 신호를 생성합니다.
백라이트 제어:CCFL 또는 LED 백라이트 회로를 관리하고 밝기를 조절하며 패널 조명 시스템의 전원 켜기/끄기 순서를 제어합니다.
A16B-2300-0201이 실패하면 디스플레이가 어두워지거나 손상된 색상 내용이 표시됩니다. 반면 CNC의 기본 가공 기능은 정상적으로 계속됩니다.
소형 CNC의 컬러 디스플레이 오류:8.4인치 컬러 조작 패널이 있는 FANUC CNC 시스템의 디스플레이가 손실됩니다. CNC는 프로그램을 계속 실행하고 정상적으로 I/O에 응답하여 메인 CNC 보드가 손상되지 않았음을 확인합니다. A16B-2300-0201 컬러 LCD 제어 PCB가 결함으로 식별됩니다. 교체하면 풀 컬러 디스플레이가 복원됩니다.
디스플레이 색상 손상:8.4인치 컬러 LCD 패널에 잘못된 색상이나 색상 줄무늬가 표시됩니다. LCD 패널 자체에 손상이 없는 것을 확인한 후 A16B-2300-0201 PCB의 컬러 신호 발생을 불량으로 식별합니다.
Q1: A16B-2300-0201은 장착 후 구성이 필요합니까?
아니요. LCD 제어 PCB는 하드웨어 구성 요소입니다. 이는 CNC에서 수신하는 비디오 입력을 기반으로 디스플레이 신호를 생성합니다. 피팅 후 소프트웨어 구성이나 매개변수 변경이 필요하지 않습니다. 디스플레이는 전원을 켜는 즉시 복원되어야 합니다.
Q2: A16B-2300-0201은 9.5인치 또는 10.4인치 LCD 패널을 구동할 수 있습니까?
아니요. A16B-2300-0201은 8.4인치 컬러 LCD 패널용으로 특별히 보정되었습니다. 타이밍 매개변수, 해상도, 백라이트 제어는 8.4인치 패널의 사양과 일치합니다. 이 보드를 9.5인치 또는 10.4인치 패널과 함께 사용하면 잘못된 이미지가 생성될 수 있습니다. 이러한 더 큰 크기의 경우 각각 A16B-2300-0081(9.5인치) 또는 A16B-2300-0085(10.4인치)를 사용하십시오.
Q3: A16B-2300-0081(9.5인치 변형)에 언급된 "MMCIV"는 무엇입니까?
MMCIV는 멀티미디어 카드 IV(Multimedia Card IV)를 의미합니다. 이는 기본 컬러 LCD 제어 이상의 멀티미디어 기능을 제공하는 9.5인치 모델의 추가 통합 기능입니다. A16B-2300-0201에 MMCIV가 포함되어 있는지 또는 동등한 기능이 포함되어 있는지 여부는 해당 A16B-2300-0201이 제공하는 특정 8.4인치 CNC 조작반 구성에 따라 정의됩니다.
Q4: A16B-2300-0201 오류와 8.4인치 LCD 패널 오류를 어떻게 구별합니까?
고장난 A16B-2300-0201 제어 PCB는 일반적으로 다음과 같은 원인이 됩니다. 백라이트가 온전한 것으로 확인되었음에도 불구하고 완전한 공백 표시; 손상된 색상 신호(전체 디스플레이의 색상이 잘못됨) 또는 비디오 동기화 손실(롤링 또는 불안정한 이미지). 고장난 LCD 패널은 일반적으로 다음을 나타냅니다. 패널 표면의 물리적 손상; 부분적인 디스플레이 오류(데드존 또는 고정된 픽셀) 또는 패널의 특정 영역에 국한된 이미지 품질 저하. 정상 작동이 확인된 A16B-2300-0201 PCB를 교체하여 결함이 제어 보드에 있는지 패널에 있는지 확인합니다.
