| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2203-0881 |

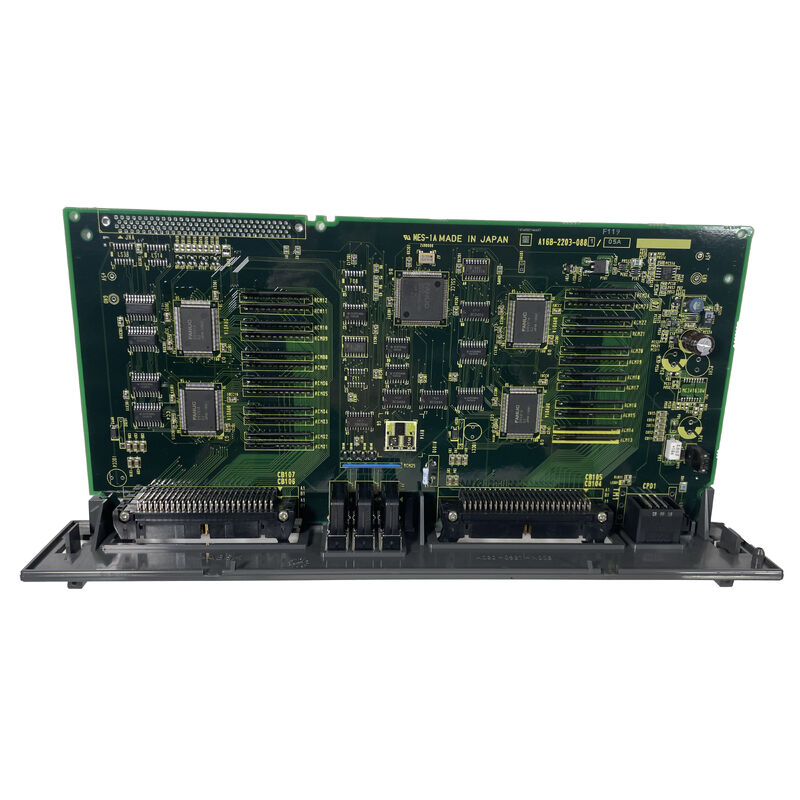

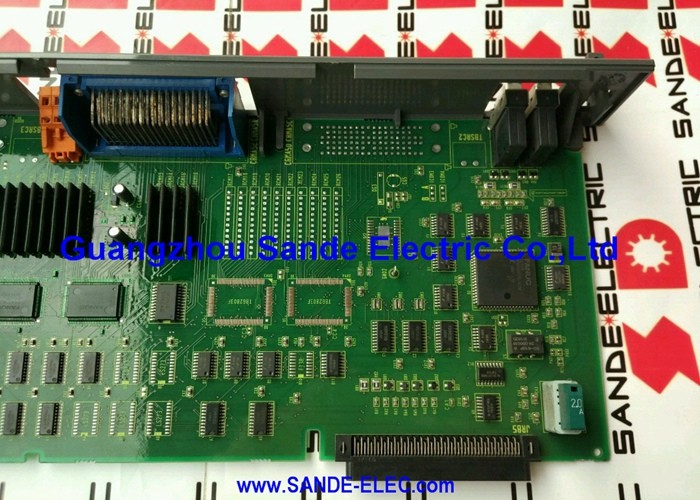

A16B-2203-0881은 고밀도 기능의 I/O 보드입니다. 96개의 디지털 입력, 64개의 디지털 출력 및 통합 MPG 출력의 조합으로 FANUC CNC 생태계에서 가장 유능한 단일 보드 I/O 솔루션 중 하나가 되었습니다.
96 DI / 64 DO 신호 수는 완벽한 장비를 갖춘 CNC 머시닝 센터 또는 터닝 센터의 요구 사항과 일치합니다.
96개의 디지털 입력:기계 축 및 고정 장치용 위치 센서 및 제한 스위치; 유압 및 유량 확인; 도구 매거진 위치 인코딩; 도어 인터록 및 안전 게이트 상태; 냉각수 시스템 센서; 조작반 스위치(모드 선택기 단계, 이송 속도 무시 접점, 기능 버튼); 스핀들 오리엔테이션 완료; 팔레트 고정/고정 해제 확인; 보조 기계 회로 상태 신호.
64개의 디지털 출력:냉각수 펌프 릴레이; 유압 시스템 시작; 축 브레이크 해제; 도어록; 스핀들 시작 및 방향 접촉기; 공구 매거진 드라이브; 팔레트 체인저 액추에이터; 사이클 활성, 피드 홀드, 알람 및 기계 상태에 대한 표시 램프; 서보 드라이브 활성화; 보조 M 코드 릴레이 출력.
MPG 출력:MPG(수동 펄스 발생기) 출력은 수동 조그 위치 지정 중에 사용되는 핸드휠 인코더에 대한 인터페이스를 제공합니다. 작업자는 핸드휠을 회전시켜 축을 미세한 증분으로 이동합니다. MPG 출력은 이 위치 데이터를 핸드휠에서 CNC로 전달합니다.
| 매개변수 | 값 |
|---|---|
| 디 | 96 |
| ~하다 | 64 |
| MPG 출력 | 예 |
| 호스트 유닛 | A02B-0309-C001 |
| 호환 가능 | 시리즈 16-C, 18-C, 21-C, 16i-TA |
| 무게 | 0.1kg |
| Op. 온도 | 0~40°C |
| 습기 | 80% 이하(NC) |
| 고도 | 1,000m 이하 |
A02B-0309-C001은 기계의 전기 캐비닛 내부 또는 근처에 장착되는 I/O 장치인 물리적 하우징입니다. A16B-2203-0881 PCB는 이 하우징 내부의 활성 보드입니다.
I/O 장치는 CNC의 I/O 링크 버스에 연결됩니다. I/O 링크 마스터 PCB(또는 연결된 I/O 노드)인 A16B-2203-0881은 양방향 데이터 교환을 관리합니다.
A16B-2203-0881에 오류가 발생하면 이 장치를 통한 기계의 전체 I/O가 중단됩니다. 즉, PMC 경보가 발생하고 기계 시퀀스가 정지되며 이 보드를 통해 조작 패널 버튼이 응답하지 않습니다.
시리즈 16-C 머시닝 센터 I/O 오류:FANUC 시리즈 16-C CNC 머시닝 센터는 광범위한 기계 기능에 영향을 미치는 PMC 알람을 개발합니다. 현장 배선 점검을 통해 I/O 장치 터미널 블록의 올바른 신호를 확인합니다. A02B-0309-C001 내부의 A16B-2203-0881 PCB가 결함으로 식별됩니다. 교체하면 전체 96/64 I/O 기능이 복원됩니다.
MPG 결함이 있는 시리즈 21-C CNC:수동 조그 작업이 실패합니다. 핸드휠을 회전해도 축이 움직이지 않습니다. A16B-2203-0881의 MPG 출력이 오류로 식별됩니다. 교체하면 모든 96/64 기계 I/O와 함께 핸드휠 작동이 복원됩니다.
Q1: A16B-2203-0881은 시리즈 16-C/18-C/21-C 및 시리즈 16i-TA와 모두 호환됩니까?
FANUC 시리즈 16-C, 18-C 및 21-C용 A16B-2203-0881. IndiaMART 목록에는 Series 16i-TA도 언급되어 있습니다. I/O 장치 A02B-0309-C001은 이러한 CNC 세대 전반에 걸쳐 사용되었으며 A16B-2203-0881은 이러한 시스템용으로 이 장치 내부에 지정된 PCB입니다.
Q2: A16B-2203-0881을 교체하려면 PMC 프로그램 변경이 필요합니까?
아니요. PMC 프로그램은 I/O 링크 주소로 I/O 주소를 지정합니다. A16B-2203-0881을 동일한 I/O 링크 주소에 올바르게 설치된 교체품으로 교체하면 PMC 프로그램 수정 없이 I/O 통신이 복원됩니다. 생산에 복귀하기 전에 장착 후 모든 96/64 I/O 및 MPG 기능을 확인하십시오.
Q3: A16B-2203-0881 오류를 나타내는 경보 코드는 무엇입니까?
I/O 링크 통신 오류, A02B-0309-C001 장치에 할당된 주소 범위를 가리키는 PMC 알람, 현장 배선 오류로 인한 것이 아닌 산발적 또는 전체 I/O 오류는 A16B-2203-0881이 오류일 수 있음을 나타냅니다. 보드에 결함이 있다고 결론을 내리기 전에 모든 터미널 블록의 현장 배선 무결성을 확인하십시오.
Q4: A16B-2203-0881의 최대 고도 등급은 얼마입니까?
A16B-2203-0881은 최대 1,000m 고도까지 작동할 수 있는 등급입니다. 1,000미터 이상에서는 공기 밀도가 감소하여 전자 부품의 열 성능에 영향을 줍니다. 이 고도 이상에서 CNC를 설치하려면 FANUC 기술 문서를 통해 적합성을 확인하거나 추가 냉각 조치를 적용하십시오.
