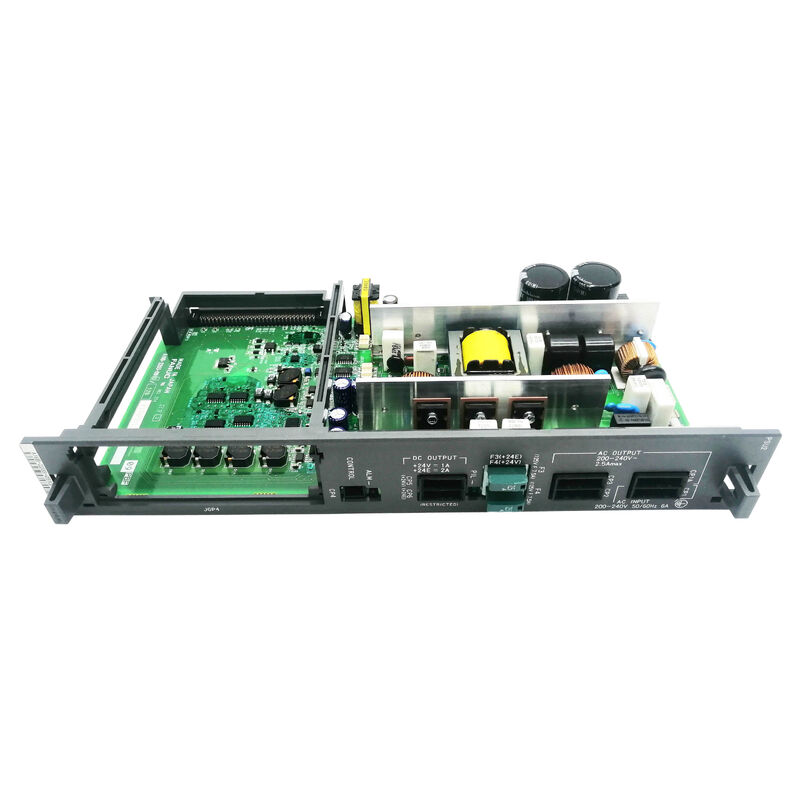

FANUC I/O 보드 A16B-2203-0870 A16B22030870 A16B-22O3-O87O

A16B-2203-0870 FANUC A16B-2203 시리즈 전력 PCB CNC 및 드라이브 시스템 / 산업 자동화 / 일본 원본

A16B-2203 A 포괄적인 PCB 시리즈

A16B-2203 시리즈는 FANUC의 가장 광범위한 PCB 가족 중 하나이며 CNC 제어 시스템, 서보 드라이브 모듈, 스핀들 증폭기, I / O 단위,로봇 컨트롤러 하드웨어범위는:

가동장치와 가동장치와 가동장치알파-i SPM HV 배선 보드 (0820?? 0822, 0627, 0628), αis 시리즈 SVM1 배선 보드 (0660?? 0662, 0691) 를 포함한다.및 SVM2 와이어링 보드 (0590?? 0592) 는 드라이브 증폭기 모듈 내부의 물리적 커넥터 층을 형성합니다..

CNC 시스템 옵션 및 확장판:16/18시리즈의 OPTION-2 축 확장 PCB (0031, 0033) 와 15시리즈의 그래픽 보드 (0291, 0490) 및 서버 통신 카드를 포함한다.

I/O 및 인터페이스 보드:CNC I/O 단위용 I/O 모듈 PCB (0881) 및 확장된 기계 염기서열 논리를 위한 PMC 확장 보드 등

전력판:CNC 및 드라이브 하드웨어 집합체 내에서 제어 된 전력 분배, 전력 모니터링 및 전력 공급 기능을 제공하는 보드를 포함하여.

A16B-2203-0870은 이 시리즈의 전력 PCB로 확인됩니다.

주요 제품 정보

FANUC 드라이브 아키텍처에서 전력 PCB

A16B-2203 시리즈의 전력 PCB는 특정 응용 프로그램에 따라 여러 역할을 수행합니다.

전동 모듈의 배선/전력 보드:모터 출력 연결 및 DC 버스 인터페이스를 운반하는 고전류 보드. 이 보드는 세르보 및 스핀들 증폭 모듈 내부에서 모터 전류를 전체 등급 수준에서 처리합니다.

전원 공급판:드라이브 또는 CNC 하드웨어 내의 제어 전자 장치에 조절 된 내부 전압 (5V, 15V, 24V 논리 공급) 을 제공하는 보드. 예를 들어 A16B-2203-0910,FANUC 로봇 컨트롤러용 전원 공급판.

전력 분배판:중앙 공급 장치에서 집합 내부의 여러 기능 전지판으로 전력을 라우팅하는 보드, 격리, 필터링 또는 전류 제한을 제공합니다.

A16B-2203-0870은 호스트 시스템에서 이 분류에 의해 식별된 전력 기능을 제공합니다.

적용 시나리오

드라이브 또는 CNC 전원 보드 오류:FANUC CNC 또는 드라이브 시스템이 전력 관련 고장을 일으킨 경우. A16B-2203-0870은 게시판 표지판에서 고장 된 부품으로 식별됩니다. 교체하면 전력 기능을 복원합니다.

계획된 유지보수 예비:생산 시설은 A16B-2203-0870을 로컬 예비 장치로 유지하여 전력 보드 고장 발생 시 신속하게 대응할 수 있습니다.

FAQ

Q1: A16B-2203-0870이 제 시스템에 맞는 보드인지 어떻게 확인하나요?

해당 호스트 유닛 내부의 보드 라벨에서 부품 번호를 읽으십시오. 라벨에 A16B-2203-0870이 표시되면 이것은 확인 된 교체입니다.특정 시스템 모델에 대한 FANUC 유지보수 설명서에 있는 예비 부품 목록과 교차 참조.

Q2: A16B-2203-0870을 교체하려면 매개 변수 변경이 필요합니까?

전력 PCB는 CNC 매개 변수를 저장하지 않습니다. A16B-2203-0870을 교체하면 저장된 매개 변수 값에 영향을 미치지 않습니다. 교체 장치를 장착 한 후 시스템은 정상적인 전력 분배를 재개해야합니다.장착 후 모든 공급 전압이 사양 내에서 확인.

Q3: A16B-2203-0870에 접근하기 전에 어떤 안전 예방 조치가 적용됩니까?

A16B-2203-0870이 드라이브 모듈 안에 있다면, DC 버스 콘덴서들은 액세스하기 전에 완전히 배열되어야 합니다. CNC 제어 장치 안에 있다면, 단위는 완전히 꺼져야 합니다.사용 가능한 FANUC 유지보수 설명서 절차를 따르고 모든 전압이 내부 보드를 다루기 전에 안전하는지 확인합니다..

Q4: A16B-2203-0870은 특정 FANUC 제품 세대에 특이합니까?

A16B-2203-0870에 호환되는 특정 CNC 시스템 또는 드라이브 모듈 생성은 호스트 시스템의 예비 부품 목록에서 확인됩니다.A16B-2203 시리즈는 여러 FANUC 제품 세대에 걸쳐 있습니다.
