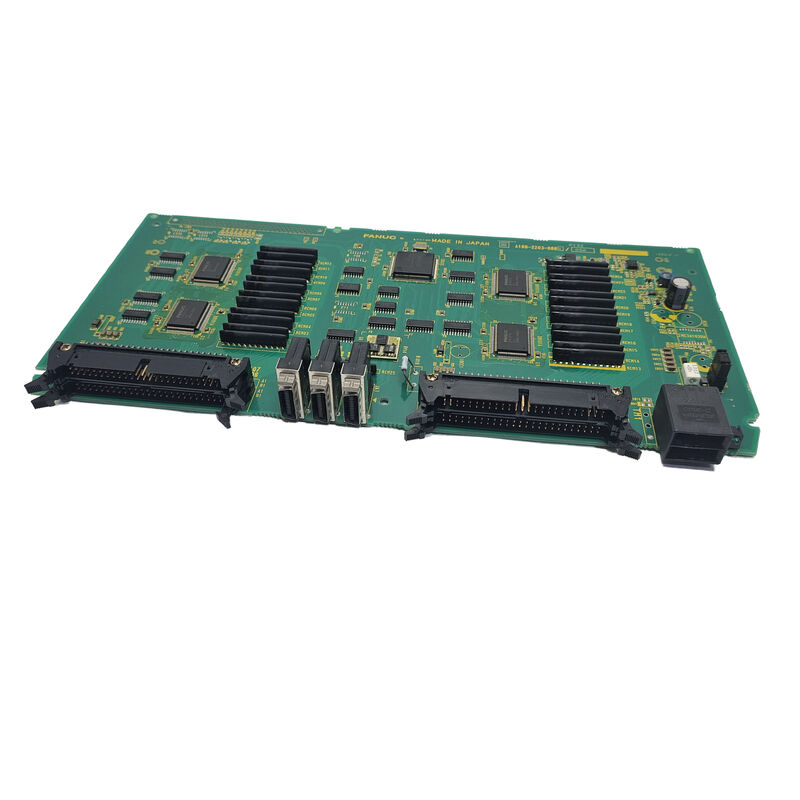

사용된 FANUC 판 A16B-2203-0754 A16B22030754 A16B-22O3-O754

A16B-2203-0754 | FANUC 시리즈 16i-B 하위 CPU 보드 — F16i-B CNC 축 확장 / "새로운" 업데이트된 디자인 / A16B-2203 시리즈

시리즈 16i-B — i-Generation 플래그십 플랫폼

FANUC 시리즈 16i는 시리즈 16의 i세대 후속 제품으로, FANUC의 가장 유능한 CNC 플랫폼을 i 시리즈 제품 라인의 정점에 위치시킵니다. "B" 모델 지정은 이 플랫폼의 두 번째 하드웨어 세대를 식별합니다. 즉, 세련된 아키텍처, 확장된 기능, 향상된 서보 및 스핀들 성능을 갖춘 16i-A의 업데이트입니다.

시리즈 16i-B는 5축 동시 윤곽 가공을 갖춘 대형 다축 머시닝 센터, 다중 터렛 터닝 센터, 터닝과 밀링을 결합한 복잡한 복합 기계, 가장 많은 축 수와 프로그램 복잡성을 요구하는 유연한 제조 셀 등 가장 까다로운 공작 기계 응용 분야에 적합합니다.

주요 제품 정보

서브 CPU — 전용 축 처리

Series 16i-B의 서브 CPU 보드는 메인 CPU 보드가 제공하는 것 이상으로 CNC의 축 처리 기능을 확장합니다. 이는 단순한 확장이 아니라 추가 축을 위한 전용 처리 아키텍처입니다.

메인 CPU:프로그램 실행, 보간, 서보 조정, PMC 래더, 디스플레이 및 통신 등 모든 표준 CNC 기능을 처리합니다. 기본 축 수 내에 있는 기계의 경우 이것으로 충분합니다.

서브 CPU(A16B-2203-0754):확장된 축에 대한 보간 및 서보 조정을 실행하여 추가 서보 축 계산의 소유권을 갖습니다. 하위 CPU는 이 작업을 메인 CPU에서 오프로드하여 더 많은 축을 추가해도 메인 CPU에서 이미 처리하는 축에 사용할 수 있는 처리 성능이 저하되지 않도록 합니다.

결과: 완벽하게 구성된 많은 축 수의 시리즈 16i-B 기계라도 처리 부하가 메인 CPU와 하위 CPU 사이에 분산되기 때문에 모든 축에서 일관된 서보 루프 속도와 보간 성능을 유지합니다.

응용 시나리오

시리즈 16i-B 고축 머시닝 센터 하위 CPU 오류:FANUC 시리즈 16i-B 제어 기능을 갖춘 5축 머시닝 센터는 특히 하위 CPU 제어 축에 대한 알람을 생성합니다. 메인 CPU가 처리하는 기본 축은 계속 작동합니다. A16B-2203-0754가 결함으로 식별됩니다. 교체하면 확장축 서보 기능이 복원됩니다.

CNC 제어 시스템 개조:A 시리즈 16i-B 머시닝 센터는 제어 시스템 점검을 거쳤습니다. A16B-2203-0754 서브 CPU 보드는 메인 CPU 보드와 함께 교체되어 CNC 처리 하드웨어를 포괄적으로 재설정합니다.

FAQ

Q1: 16i-B 시스템에서 A16B-2203-0754 하위 CPU는 몇 개의 추가 축을 지원합니까?

16i-B 시리즈의 하위 CPU 보드가 제공하는 추가 축 용량은 특정 시스템 구성에 따라 다릅니다. 기본 시리즈 16i-B는 메인 CPU에서 정의된 수의 축을 지원합니다. 하위 CPU는 정의된 수의 추가 축만큼 이를 확장합니다.

Q2: A16B-2203-0754는 시리즈 16i-A 시스템과 호환됩니까, 아니면 16i-B에만 해당됩니까?

제품 설명에서는 이를 "SUB CPU BOARD 16I-B 컨트롤"로 구체적으로 식별합니다. 16i-B 지정은 하드웨어가 B 모델 플랫폼과 일치함을 나타냅니다. A 모델 보드를 B 모델 시스템에 장착하거나 그 반대의 경우 버스 및 커넥터 수준에서 하드웨어 비호환성이 발생할 위험이 있습니다. 주문하기 전에 항상 기계 명판에서 정확한 CNC 모델 생성을 확인하십시오.

Q3: A16B-2203-0754를 교체하면 CNC 매개변수나 프로그램에 영향이 있습니까?

아니요. CNC 매개변수, 부품 프로그램, 도구 데이터 및 PMC 래더 로직은 하위 CPU 보드와 별도로 SRAM 및 FROM 모듈에 있습니다. A16B-2203-0754를 교체해도 저장된 데이터에는 영향을 미치지 않습니다. 교체품을 장착한 후 하위 CPU는 메인 CPU와의 통신을 다시 설정하고 시스템은 정상적으로 초기화됩니다.

Q4: A16B-2203-0754가 작동하지 않는 경우 시리즈 16i-B CNC가 작동할 수 있습니까?

하위 CPU 보드에 오류가 발생하면 해당 보드가 제어하는 ​​축만 사용할 수 없게 됩니다. 즉, 기본 CPU 축은 계속 작동할 수 있지만 하위 CPU 축에는 알람이 표시됩니다. 기계가 축소 축 모드에서 작동할 수 있는지 여부는 기계 구성과 작동 축만으로 유용한 작업을 실행할 수 있는지 여부에 따라 달라집니다. 대부분의 기계에서 제어 축이 손실되면 생산이 중단됩니다.

Q5: 16i-B 하위 CPU 보드와 이전 시리즈 16(모델 B) 하위 CPU의 차이점은 무엇입니까?

Series 16 Model B(i 이전 세대)는 다른 하위 CPU 보드 제품군(예: Series 18 Model B용 A16B-2203-0033 클래스 보드)을 사용했습니다. 16i-B(i-세대)는 업데이트된 프로세서와 메모리 아키텍처를 갖춘 완전히 다른 하드웨어 플랫폼을 사용합니다. A16B-2203-0754 "새" 하위 CPU 보드는 16i-B 세대에만 적용되며 이전 모델 B 하위 CPU 보드를 대체할 수 없습니다.
