| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2203-0698 |
FANUC αi SVM3-20/20/20i (A06B-6114-H303) 는 αi 서보 증폭기 가족의 삼축 변종이다. SVM1은 하나의 축을, SVM2는 두 축을 구동한다.SVM3는 가로 60mm 모듈에서 세 개의 세보축을 제어합니다..
60mm의 발자국 안에 3개의 축이 있는 것은 상당한 밀도 성취입니다. SVM3-20/20/20i는 다음과 같이 달성합니다.

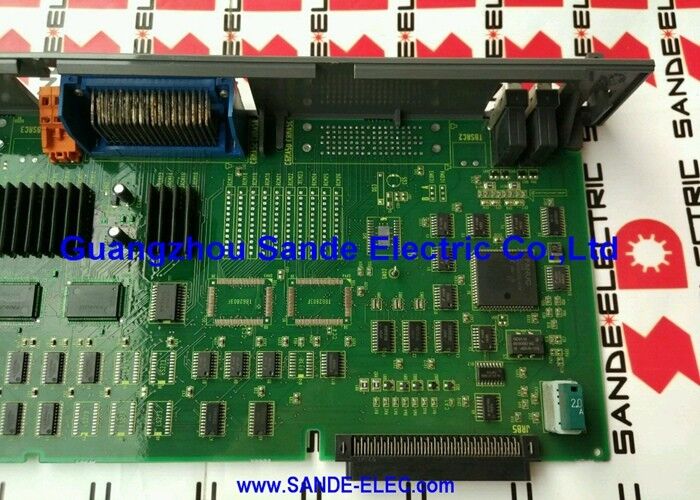

A16B-2203-0698 와이어링 보드는 이 집합의 물리적 척추입니다그리고 제어 카드의 보드-보드 인터페이스.
| 매개 변수 | 가치 |
|---|---|
| 호환되는 모듈 | SVM3-20/20/20i (A06B-6114-H303) |
| 피크 전류 / 축 | 20A |
| 등급 전류 / 축 | 6.5A |
| 트랜지스터 모듈 | 3 × 20A |
| 입력 | 200~240VAC |
| FSSB 인터페이스 | 네 |
| 제어 카드 | A20B-2101-0042 |
| 모듈 너비 | 60mm |
| 열 분산 | 총 21W |
| 보드 무게 | 3파운드 |
A06B-6114-H303의 KFAS LLC 제품 페이지에는 모든 내부 보드 구성 요소가 나열되어 있습니다.
A16B-2203-0698 와이어링 보드는 모든 외부 커넥터를 가지고 있습니다. 현장 와이어링이 끝나는 곳입니다. 제어 PCB는 그 뒤에 위치하고 있으며 보드-투-보드로 연결되어 있습니다.
SVM3 배선판 오류:FANUC αi SVM3-20/20/20i 모듈 (A06B-6114-H303) 은 세 개의 세보 채널에서 동시에 고장을 개발합니다. 제어 카드가 올바르게 테스트됩니다.A16B-2203-0698 배선 보드의 내부 연결 고리가 오류로 확인됩니다보드 교체 (일반적으로 전체 모듈 교환을 통해) 는 세 개의 세보 축을 모두 복원합니다.
세 축 소형 기계 구성:컴팩트 CNC 가공 센터는 세 개의 개별 SVM1 단위와 비교하여 단 하나의 모듈에서 세 개의 축 (X, Y, Z) 을 제어하기 위해 하나의 SVM3-20/20/20i를 사용합니다.
Q1: A16B-2203-0698 (SVM3-20/20/20i) 와 A16B-2203-0680 (SVM3-20/20/40i) 의 차이점은 무엇입니까?
20/20/40 구성은 세 개의 20A 축 대신 한 개의 40A 축을 가지고 있습니다. 세 번째 축에 더 높은 전류 출력 하드웨어를 수용하기 위해 다른 배선 보드가 필요합니다.
Q2: SVM3-20/20/20i가 일반적으로 어떤 모터를 구동합니까?
이 모듈은 "정상적으로 4i/3000, 4i/4000 모델 Fanuc i 세르보 모터를 구동한다". 이들은 각 축당 6.5A 연속 세류의 등급 전류를 가진 컴팩트 αi 세르보 모터이다.SVM3-20/20/20i는 일반적으로 소형 CNC 기계에서 발견됩니다., 턴, 와이어 EDM 및 멀티 축 썰기
Q3: A16B-2203-0698의 교체에는 세르보 매개 변수가 변경되어야 합니까?
네, 세 축의 세보 매개 변수는 CNC의 메인 매개 변수 메모리에 있습니다.CNC는 모듈과 FSSB 통신을 재설립하고 기존 3 축 파라미터 세트를 적용합니다.완전 생산으로 돌아가기 전에 교체 후 세 가지 축 모두에 낮은 속도 테스트를 실행합니다.
Q4: SVM3-20/20/20i 내부의 냉각 팬이 고장 났다면 어떻게 될까요?
이 모듈에는 내부 냉각 팬이 포함되어 있습니다. 모든 3 개의 20A 축은 하나의 냉각 경로를 공유합니다. 팬이 고장 났다면 세 가지 축에서 온도 부하가 방출되지 않고 축적됩니다.모듈의 열보호는 극심 온도에 도달하기 전에 열 알람을 생성. CNC Electronics는 팬을 별도의 서비스 부품으로 사용할 수 있다고 지적합니다. 팬 교체 는 보드 수준의 결함을 고려하기 전에이 모듈의 냉각 경보에 대한 올바른 반응입니다.
