| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2203-0691 |

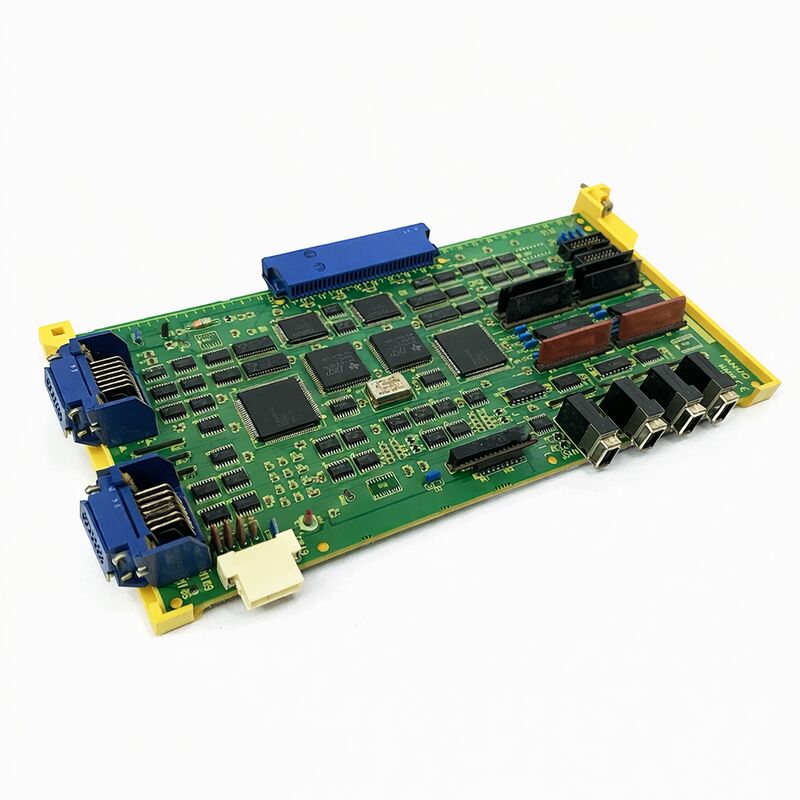

의A16B-2203-0691은αi 세르보 모듈 배선 PCBaiSV1-20 증폭기 하드웨어. 그것은 일반적으로 장착 된 보드로 설명됩니다단축 A06B-6114 αiSV 시리즈 모듈, 그리고 부품 채널 또한 PCB를ALPHA-i SERVO SVM1-20I
이것은 내부 증폭기 배선/통제 섹션에 위치하고 CNC 메인 보드 또는 통신 보드 층에 위치하지 않습니다.
이 보드는 일반 용도의 예비 보드가 아닙니다. 그것은 αi 세르보 모듈의 내부 구조에 속하며 장착 된 증폭기 가족에 연결되어 있습니다. 유지 보수 작업에서,이 위치에 있는 보드는 정확한 증폭기 역할과 설치된 모듈 유형에 의해 일치합니다.보드는 광범위한 외부 제어 기능보다는 서보 증폭기의 내부 전기 구조를 지원하기 때문입니다.
유지보수 설명서 목록은 또한 연결A16B-2203-06911 SV 20 구성A06B-6117-H103 / C103 범위, 위에서 언급한 제품 설명은 단일 축 A06B-6114 aiSV 모듈에 연결됩니다.
실제로, 이것은 정확한 설치된 증폭기 모델과 보드 라벨을 주문하기 전에 항상 하드웨어에 확인해야한다는 것을 의미합니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-2203-0691 |
| 제조업자 | FANUC |
| 제품 종류 | 배선 PCB / 서보 모듈 PCB |
| 제품 시리즈 | A16B-2203 |
| 이사회의 역할 | αi 세르보 모듈 배선 PCB |
| 모듈 컨텍스트 | aiSV1-20 / SVM1-20i |
| 증폭기 협회 | 단축 A06B-6114 aiSV 모듈; αi SV 20 수동 참조 |
| 관련 제어 카드 컨텍스트 | 종종 모듈 설명에서 FSSB 제어 카드 A16B-2101-004x와 함께 나열됩니다. |
이 보드는이미 FANUC αi 세르보 증폭기 모듈을 설치하여A16B-2203-0691 내부 배선 보드 위치
그것은 특히 원본 모듈 하드웨어가 대부분 손상되지 않은 상태이지만 내부 PCB가 교체되어야하는 서버 모듈 수리, 보드 레벨 리뉴얼 및 증폭기 복원에서 중요합니다..
특히 전력 섹션과 히트 싱크 앙상블이 사용 가능하지만 내부 모듈 보드가 원래 증폭기 구조를 복원하기 위해 교체되어야 할 때 유용합니다.
그런 상황에서 같은 배선 PCB를 맞추는 것은 기존 모듈 아키텍처와 장착된 제어 카드 배열을 보존하는 데 도움이 됩니다.
선택 할 때A16B-2203-0691, 먼저 설치된 PCB에 직접 보드 코드를 확인하고 설치된 증폭기 모델을 확인합니다.
이 단계는 동일한 보드 가족이 여러 αi 세르보 모듈 변종에 걸쳐 나타나고 가까운 모델은 다른 전류 또는 축 구성에서 사용될 수 있기 때문에 중요합니다.
둘째, 증폭기 이름 자체를 확인하세요.
가장 강력한 보드 설명은 이 모델을aiSV1-20 및단축 A06B-6114 모듈, 또한 수동 참조와 연결SV 20 목록.
즉, 가장 신뢰할 수 있는 선택 방법은 실제 탑재된 보드 코드와 설치된 증폭기 라벨을 합친 것입니다.
세 번째로, 모듈 내부의 보드 맥락을 검토합니다. 일부 목록에 세르보 모듈이FSSB 제어 카드 A16B-2101-004x, 서비스 중에 설치 된 증폭기 내부를 시각적으로 확인 할 때 도움이 될 수 있습니다.
주문하기 전에 보드 라벨, 증폭기 모델, 그리고 설치되는 정확한 모듈 유형을 확인합니다.이 세 가지 검사는 넓은 서보 가족 설명에서만 보드를 식별하려고 노력하는 것보다 더 신뢰할 수 있습니다..
만약 증폭기가 이미 수리된 적이 있다면, 현재 설치된 보드 표시를 기계 기록과 비교하는 것도 현명합니다.
오래된 세르보 모듈은 이전 서비스 작업에서 교체 보드를 가지고있을 수 있으므로 직접 하드웨어 검증이 가장 안전한 경로입니다.
Q1: A16B-2203-0691은 어떤 종류의 보드일까요?
그것은실무적으로는,그것은 증폭기 모듈 내부에 속하며 일반 컨트롤러 또는 디스플레이 보드 역할을하는 대신 서보 유닛의 내부 보드 구조를 지원합니다..
Q2: 왜 설명에서 ·aiSV1-20·가 중요한가?
왜냐하면 그것은 보드의 증폭자 측면 역할을 식별하기 때문입니다.aiSV1-20 모듈은 더 넓은 FANUC 보드 가족과 일치하는 것뿐만 아니라 동일한 설치된 증폭기 구성을 유지하도록 선택해야합니다.
Q3: 왜 구매 전에 증폭기 모델을 확인해야 합니까?
이 같은 보드 가족들이 여러 αi 증폭기 변종에 걸쳐 나타날 수 있기 때문입니다. 정확한 설치된 모듈 라벨은 보드가 같은 전류, 축,이미 사용중인 모듈 구조.
Q4: 이것이 완전한 세르보 증폭기인가요?
아니, 그건이 구별은 중요한 이유는 교체판이 기존 증폭기 내부의 내부 보드 역할에 맞아야 하기 때문입니다.전체 드라이브가 완전한 단위로.
Q5: 구매하기 전에 무엇을 확인해야 합니까?
보드 라벨을 확인하고 증폭기 유형을 확인하고 설치된 모듈 컨텍스트를 확인합니다.그 조합은 광범위한 가족 설명에 의존하는 것보다 훨씬 더 안전한 일치를 제공합니다..
