| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2203-0674 |
FANUC B-65285EN/03 유지 관리 매뉴얼에서는 A16B-2203-0674가 SVM2-80/160i 지정을 전달하는 A06B-6114-H210용 배선 기판임을 확인합니다. 이는 SVM2 트윈 축 서보 드라이브 제품군의 비대칭 현재 변형입니다.
| 운전하다 | PCB | 축 1 피크 | 축 2 피크 |
|---|---|---|---|
| SVM2-80/80i (A06B-6114-H209) | A16B-2203-0673 | 80A | 80A |
| SVM2-80/160i (A06B-6114-H210) | A16B-2203-0674 | 80A | 160A |
| SVM2-160/160i (A06B-6114-H211) | A16B-2203-0675 | 160A | 160A |
SVM2-80/160i의 비대칭 80A/160A 정격은 두 축의 전력 수요가 크게 다른 CNC 공작 기계에 선호되는 드라이브입니다. 예를 들어 고부하 Z축(컬럼 또는 램)이 저부하 Y축과 쌍을 이루거나 테이블 피드 축이 정밀 포지셔닝 축과 쌍을 이룹니다.
| 매개변수 | 값 |
|---|---|
| 호환 드라이브 | A06B-6114-H210 (SVM2-80/160i) |
| 축 수 | 2(이중축) |
| 축 1 피크 전류 | 80A |
| 축 2 피크 전류 | 160A |
| 입력 전압 | 200V AC 등급 |
| 인터페이스 | FSSB(광섬유) |
| 개정 확인됨 | /07B |

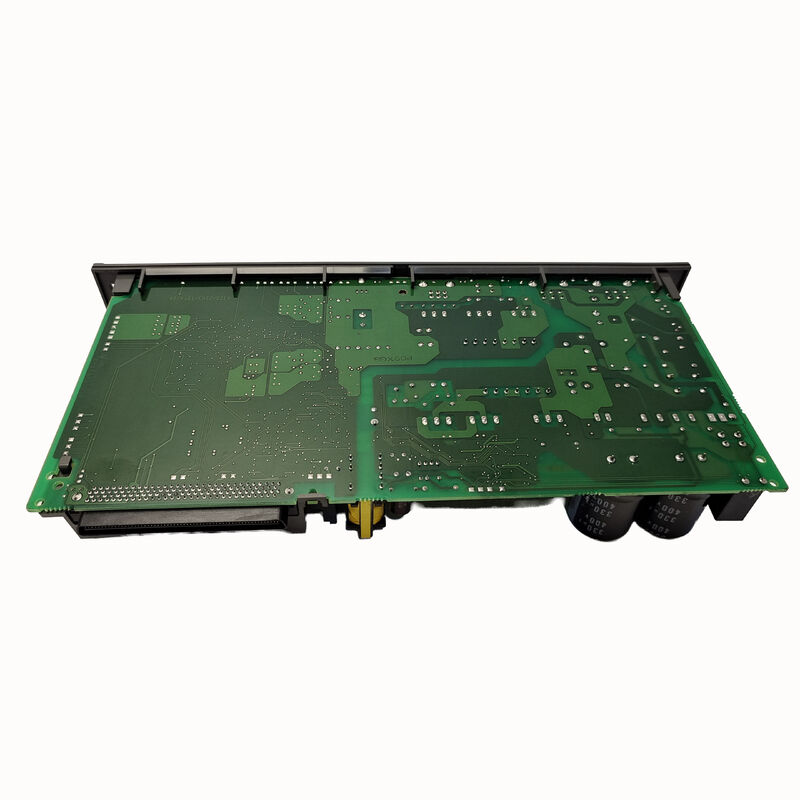

A16B-2203-0674 배선 보드는 80/160i 비대칭 아키텍처에 특정한 내부 신호 라우팅을 처리합니다. 두 축 채널은 서로 다른 트랜지스터 모듈 크기를 가지며(160A 채널에는 80A 채널보다 더 큰 IGBT 모듈이 필요함) 배선 기판의 PCB 레이아웃과 도체 크기는 이러한 다양한 전류 수준을 반영합니다.
배선 보드는 다음을 연결합니다.
비대칭 축 시스템의 SVM2-80/160i 배선 보드 오류:SVM2-80/160i 드라이브가 장착된 FANUC CNC는 서보 알람을 생성합니다. 제어 카드와 전력단을 확인한 후 A16B-2203-0674 배선 보드에 결함이 있는 것으로 식별됩니다. 교체하면 이중 축 서보 기능이 복원됩니다.
서보 모듈/07B 개정 식별:확인된 개정판 /07B는 보드 라벨에 표시되어 있습니다. 소싱 시 설치된 보드의 라벨에서 개정을 확인하여 특정 서보 모듈 하드웨어 개정과의 호환성을 확인하십시오.
Q1: A16B-2203-0674(SVM2-80/160i)와 A16B-2203-0673(SVM2-80/80i)의 차이점은 무엇입니까?
둘 다 A06B-6114 시리즈 SVM2 쌍축 드라이브용 배선 보드이지만 전류 용량 변형이 다릅니다. A16B-2203-0673은 SVM2-80/80i(80A + 80A, 동일 축)에 사용됩니다. A16B-2203-0674는 SVM2-80/160i(80A + 160A, 비대칭)를 제공합니다. 보드는 상호 교환이 불가능합니다. 160A 채널의 다양한 트랜지스터 모듈 크기를 수용하기 위해 PCB 레이아웃과 도체 크기가 다릅니다.
Q2: 기계가 일치하는 쌍이 아닌 비대칭 80A/160A 드라이브를 사용하는 이유는 무엇입니까?
SVM2-80/160i는 동일한 캐비닛 위치에 있는 두 축의 전력 요구 사항이 크게 다를 때 최적의 선택입니다. 비대칭 드라이브를 사용하면 각 축의 전력단 크기가 올바르게 조정됩니다. 즉, 더 무거운 축에 충분한 전류 헤드룸을 확보하는 동시에 160A 용량으로 가벼운 축을 과도하게 지정하는 데 따른 비용과 열 발생을 방지합니다.
Q3: A16B-2203-0674는 A16B-2203-0673과 동일한 FSSB 제어 카드에서 작동합니까?
예. SVM2-80/80i 및 SVM2-80/160i는 모두 동일한 FSSB 제어 카드 제품군(A16B-2100-074x 또는 A16B-2101-004x)을 사용합니다. 제어 카드는 두 드라이브 등급 모두에 대해 디지털 서보 알고리즘과 FSSB 통신을 동일하게 처리합니다. 서로 다른 전력단 하드웨어를 수용하기 위해 배선 기판만 다릅니다.
Q4: 서보 모듈 내부의 A16B-2203-0674를 교체할 때 어떤 안전 예방 조치가 적용됩니까?
주 전원을 끄고 잠급니다. 모듈을 열기 전에 보정된 DC 전압계를 사용하여 SVM2-80/160i DC 버스가 30V 미만으로 방전되었는지 확인하십시오. 200V 등급 SVM은 약 280V DC 버스로 작동합니다. 이 전압은 주전원을 제거한 후에도 지속됩니다. ESD 방지 표면에 정전기 방지 손목 스트랩을 착용하고 교체 보드를 다루십시오.
Q5: A16B-2203-0674가 내 SVM2-80/160i에 대한 올바른 배선 보드인지 어떻게 확인합니까?
드라이브 모듈의 전면 명판에는 SVM2-80/160i의 모델 번호 A06B-6114-H210(주문 사양) 또는 A06B-6114-C210(장치 사양)이 표시되어 있습니다. FANUC B-65285EN/03 유지 관리 매뉴얼에서는 배선 보드 할당으로 A16B-2203-0674를 확인합니다. 또한 교체품을 주문하기 전에 설치된 보드 자체에 있는 라벨에서 부품 번호를 확인하십시오.
