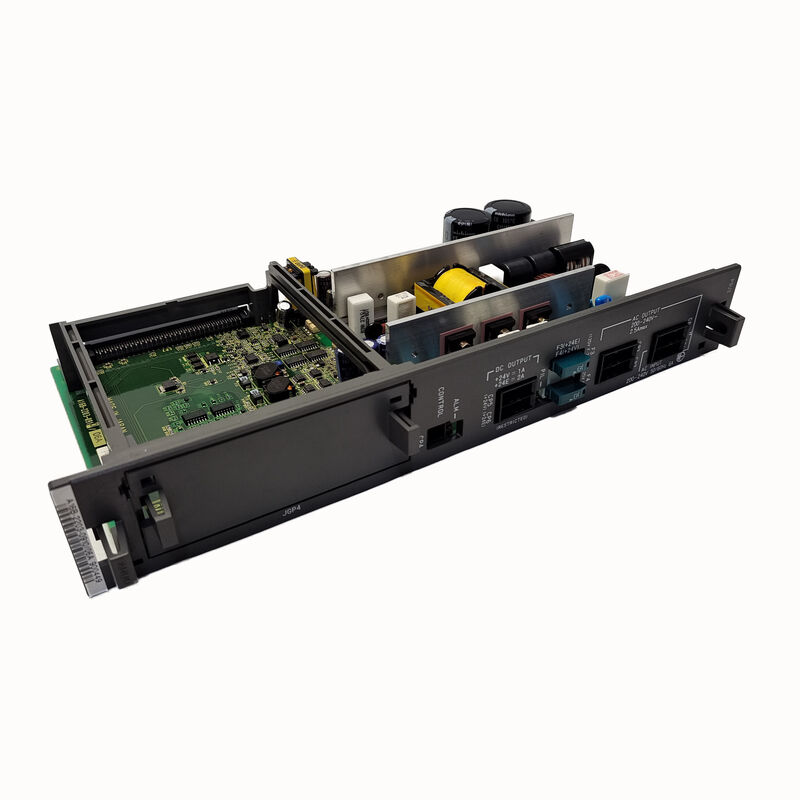

A16B-2203-0673 | FANUC Alpha-I SVM2-80/80i 서보 배선 보드 — A06B-6114-H209 / 이중 축 80A+80A / FSSB / 200V

A06B-6114-H209 — SVM2-80/80i 서보 모듈

FANUC 유지 관리 매뉴얼 B-65285EN/03에서는 다음을 확인합니다. A16B-2203-0673은 A06B-6114-H209 SVM2-80/80i 서보 모듈용 배선 보드입니다. 이는 FANUC Alpha-I 시리즈 SVM(서보 모듈) 제품군의 80A/80A 이중 축 변형으로, 하나의 소형 모듈에서 두 개의 CNC 공작 기계 축을 지원하는 이중 축 서보 증폭기입니다.

SVM2-80/80i 명칭은 드라이브의 주요 사양을 인코딩합니다.

• SVM= 서보 모듈(통합 쌍축 드라이브)
• 2= 두 개의 서보 축 채널
• 80/80= 각 축의 피크 전류 용량 80A
• 나= i-type (Alpha-I 세대, FSSB 디지털 통신 인터페이스)

주요 사양

배선 보드와 제어 카드 — 두 개의 개별 PCB

A06B-6114-H209 서보 모듈에는 서로 다른 기능을 가진 두 개의 주요 PCB가 포함되어 있습니다.

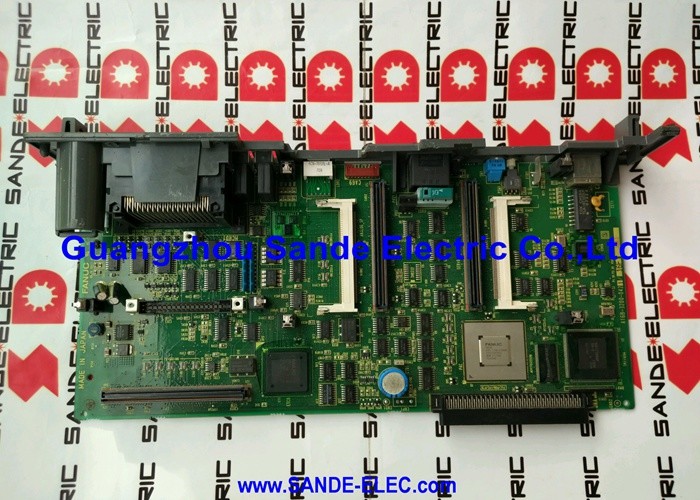

배선 보드(A16B-2203-0673 - 이 제품):내부 신호 라우팅 PCB. 이는 FSSB 제어 카드에서 IGBT 전력 트랜지스터 모듈로 게이트 드라이브 신호를 전달하고, 트랜지스터 션트 저항기의 전류 피드백을 제어 카드로 다시 라우팅하며, FSSB 광섬유 커넥터, 모터 인코더 커넥터 및 I/O 단자를 포함한 외부 커넥터 인터페이스를 제공합니다.

FSSB 제어 카드(A16B-2100-074x / A16B-2101-004x):서보 인텔리전스 카드. 이는 FSSB 직렬 버스를 통해 CNC와 통신하고, 속도 및 전류 제어 루프를 실행하고, 배선 보드가 IGBT 전력단으로 라우팅하는 PWM 게이트 드라이브 명령을 생성합니다.

서보 모듈에 결함이 발생하면 어떤 PCB에 결함이 있는지 식별하는 것이 첫 번째 단계입니다. 배선 보드 결함은 일반적으로 신호 라우팅 문제 또는 커넥터 인터페이스 결함으로 나타나고 제어 카드 결함은 FSSB 통신 오류 또는 제어 알고리즘 경보를 생성합니다.

응용 시나리오

SVM2-80/80i 배선 보드 오류:FANUC Alpha-I CNC 서보 시스템이 80/80i 드라이브에서 내부 모듈 오류를 발생시킵니다. FSSB 제어 카드가 올바르게 테스트되었습니다. A16B-2203-0673 배선 보드는 신호 라우팅 오류로 식별됩니다. 교체하면 올바른 드라이브 기능이 복원됩니다.

서보 모듈 내부 유지 관리:생산 기계의 SVM2-80/80i 서보 모듈이 내부 유지 관리를 받고 있습니다. A16B-2203-0673은 포괄적인 서보 모듈 점검의 일환으로 전력 트랜지스터 모듈과 함께 교체됩니다.

FAQ

Q1: A16B-2203-0673이 내 서보 모듈에 대한 올바른 배선 보드인지 어떻게 확인합니까?

전면 명판에서 서보 모듈의 모델을 확인합니다. A06B-6114-H209 또는 A06B-6114-C209로 표시되면 A16B-2203-0673이 확인된 배선 보드입니다. FANUC 유지 관리 매뉴얼 B-65285EN/03은 Alpha-I SVM2 PCB 테이블에서 이 할당을 확인합니다. 또한 설치된 보드 자체에 있는 라벨도 읽어 보십시오.

Q2: 배선 보드 오류와 제어 카드 오류를 구체적으로 나타내는 서보 알람은 무엇입니까?

배선 보드 오류는 일반적으로 FSSB 광 신호 경로 오류(광 트랜시버가 배선 보드에 있는 경우), 트랜지스터 전류 감지 회로의 전류 피드백 이상 또는 전력단 연결이 중단되는 축별 하드웨어 오류를 유발합니다. 제어 카드(A16B-2100-074x) 오류는 일반적으로 FSSB 통신 알람(SV 알람 8 또는 9) 또는 속도 제어 오류를 유발합니다. 두 가지를 구별하려면 해당 서보 증폭기 유지 관리 문서를 사용한 절연 테스트가 필요합니다.

Q3: IGBT 전력 트랜지스터를 교체하지 않고 A16B-2203-0673 배선 기판을 교체할 수 있습니까?

예. 배선 기판과 IGBT 트랜지스터 모듈은 A06B-6114-H209 내의 별도 구성 요소입니다. 배선 기판에 오류가 발생했지만 IGBT 모듈이 전기적으로 양호한 경우(트랜지스터 테스트로 확인) 배선 기판만 교체하면 됩니다. 그러나 배선 기판 오류가 IGBT 오류(과전류 손상)로 인해 발생한 경우 새 배선 기판을 장착하기 전에 필요에 따라 IGBT를 테스트하고 교체해야 합니다.

Q4: A16B-2203-0673은 A16B-2203-0674(SVM2-80/160i) 또는 A16B-2203-0675(SVM2-160/160i)와 호환 가능합니까?

아니요. 각 배선 기판은 해당 드라이브 모델에 따라 다릅니다. PCB 레이아웃, 트랜지스터 모듈 연결 및 전류 감지 회로는 드라이브의 특정 전류 정격에 맞게 최적화되어 있습니다. A16B-2203-0673(80/80i), A16B-2203-0674(80/160i) 및 A16B-2203-0675(160/160i)는 동일한 SVM2 드라이브 제품군을 제공하더라도 상호 교환이 불가능합니다.

Q5: A16B-2203-0673을 취급할 때 어떤 ESD 및 안전 예방 조치가 적용됩니까?

ESD 방지 표면에 접지된 정전기 방지 손목 스트랩을 사용하여 다루십시오. 서보 모듈을 열기 전에: 주 전원 공급 장치를 끄고 잠근 다음, 내부 구성 요소에 접근하기 전에 보정된 전압계를 사용하여 DC 버스가 30V 미만으로 방전되었는지 확인하십시오. SVM2-80/80i DC 버스는 약 280V DC(200V AC 입력)에서 작동하며 전원 제거 후에도 전하를 유지합니다.
