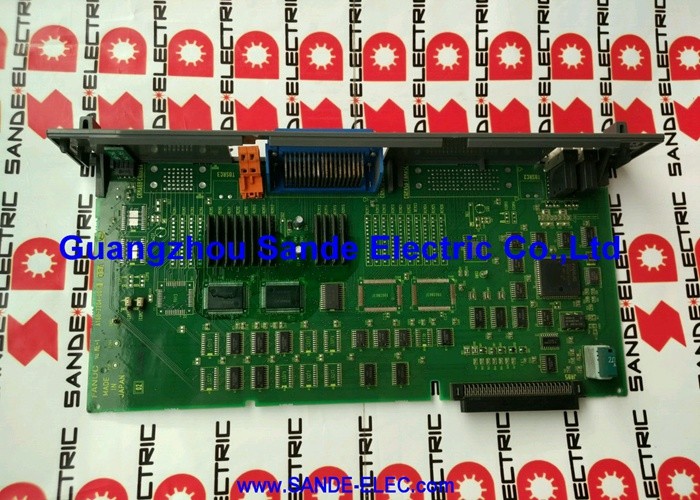

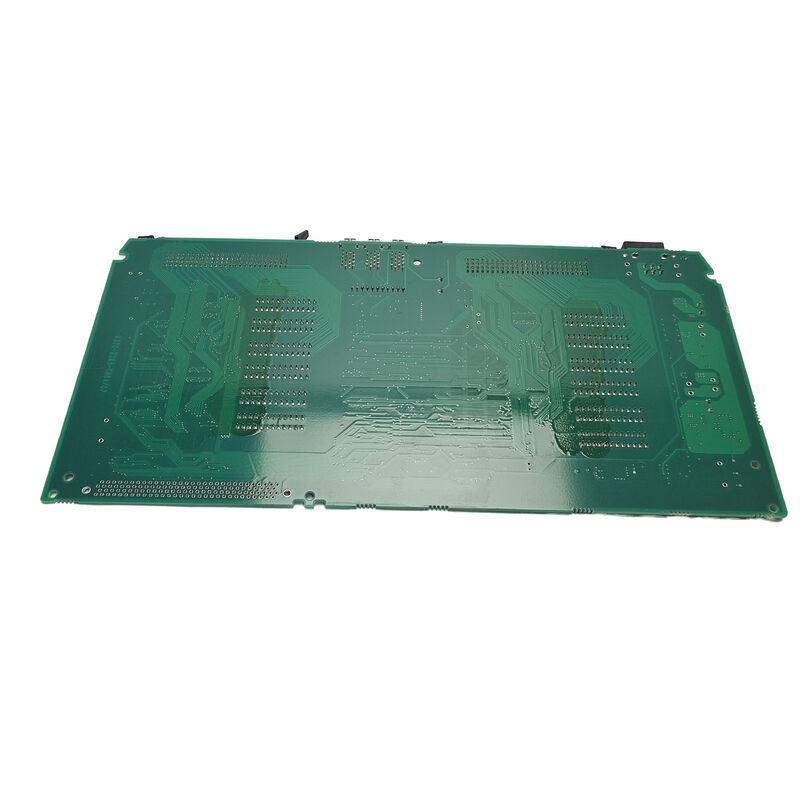

A16B-2203-0671은 FANUC의 Alpha-I 시리즈 서보 모듈(A06B-6114 시리즈)용으로 확인된 배선 기판 제품군인 A16B-2203-067x 범위에 속합니다. FANUC 유지 관리 매뉴얼 B-65285EN/03에서는 이 범위에 Alpha-I SVM(서보 모듈) 트윈 축 및 다축 드라이브용 배선 보드가 포함되어 있음을 확인합니다.
| 배선 보드 | 드라이브 모듈 | 서보 모델 |
|---|---|---|
| A16B-2203-0671 | A06B-6114 시리즈 | 067x 패밀리 |
| A16B-2203-0673 | A06B-6114-H209 | SVM2-80/80i |
| A16B-2203-0674 | A06B-6114-H210 | SVM2-80/160i |
| A16B-2203-0675 | A06B-6114-H211 | SVM2-160/160i |
이 제품군의 가장 낮은 번호 위치에 있는 A16B-2203-0671은 A06B-6114 Alpha-I 서보 모듈 범위 내에서 정의된 SVM 드라이브 변형을 제공합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-2203-0671 |
| 시리즈 | A16B-2203 |
| 범위 | 067x(Alpha-I SVM 배선 보드 제품군) |
| 기원 | 일본 |
| 애플리케이션 | A06B-6114 Alpha-I 서보 드라이브 |
FANUC Alpha-I 시리즈 SVM 아키텍처에서 배선 보드(A16B-2203-067x)는 서보 모듈 하우징 내에서 내부 신호 라우팅 및 인터페이스 PCB 역할을 합니다. 그것은 연결됩니다:
카드를 제어하기 위한 전력단:IGBT 전력 트랜지스터 모듈과 FSSB(광섬유 서보 직렬 버스) 제어 카드 사이의 신호 경로 - 게이트 드라이브 신호, 전류 피드백 및 보호 신호를 전달합니다.
외부 인터페이스 커넥터:CNC FSSB 광섬유 연결, 인코더 피드백 케이블 및 I/O 신호용 드라이브의 외부 커넥터 위치는 배선 보드에 장착되어 배선 보드를 통해 라우팅됩니다.
보호 및 모니터링 회로:전력 트랜지스터 모듈과 DC 버스 모니터링 회로의 열 보호 신호는 배선 기판을 통해 제어 카드의 보호 논리에 연결됩니다.
A06B-6114 서보 모듈 배선 보드 오류:FANUC Alpha-I SVM 서보 모듈에서 내부 신호 오류(전원 공급 장치 및 제어 카드 기능은 올바르지만 보드 간 신호 오류)가 발생합니다. A16B-2203-0671 배선 기판이 식별됩니다. 교체하면 서보 모듈 내에서 올바른 신호 라우팅이 복원됩니다.
서보 모듈 점검:FANUC Alpha-I 서보 모듈은 포괄적인 내부 유지 관리를 받습니다. A16B-2203-0671 배선 기판은 내부 PCB 세트 리뉴얼의 일부로 교체됩니다.
Q1: A16B-2203-0671이 내 Alpha-I 서보 모듈용 배선 보드인지 어떻게 확인합니까?
서보 모듈 내부에 설치된 보드의 라벨에서 부품 번호를 읽으십시오. A16B-2203-0671로 표시되면 이는 확인된 대체품입니다. 서보 모듈의 모델 번호(드라이브 전면 명판에 있음)와 해당 FANUC Alpha 서보 증폭기 유지 관리 매뉴얼의 PCB 할당 표를 상호 참조하십시오.
Q2: 배선 기판(A16B-2203-0671)은 제어 카드(A16B-2100-074x)와 동일합니까?
아니요. Alpha-I SVM에는 고유한 기능을 가진 여러 PCB가 포함되어 있습니다. 배선 보드(A16B-2203-067x)는 내부 신호 라우팅 및 외부 커넥터 인터페이스를 처리합니다. FSSB 제어 카드(A16B-2100-074x 또는 A16B-2101-004x)는 CNC 통신, 속도 루프 및 서보 제어 알고리즘을 처리합니다. 서보 모듈이 작동하려면 둘 다 올바르게 작동해야 합니다.
Q3: Alpha-I 서보 모듈 내부의 배선 기판에 접근하기 전에 어떤 안전 예방 조치를 적용합니까?
CNC와 서보 시스템의 전원을 완전히 끄십시오. 서보 모듈의 DC 버스 커패시터는 주 전원 제거 후에도 위험한 고전압을 유지합니다. 모듈을 열기 전에 보정된 전압계를 사용하여 DC 버스가 30V DC 미만으로 방전되었는지 확인하십시오. 해당 FANUC 서보 증폭기 유지 관리 매뉴얼의 안전 절차를 따르십시오.
Q4: A16B-2203-0671을 교체하려면 서보 매개변수 변경이 필요합니까?
아니요. 서보 매개변수는 CNC의 기본 매개변수 메모리에 있습니다. 교체 배선 보드를 장착하고 서보 모듈을 재조립한 후 CNC는 전원을 켤 때 초기화하는 동안 서보 매개변수를 모듈에 다운로드합니다. 생산에 복귀하기 전에 연결된 모든 축에서 올바른 서보 응답을 확인하십시오.
