| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2203-0670 |

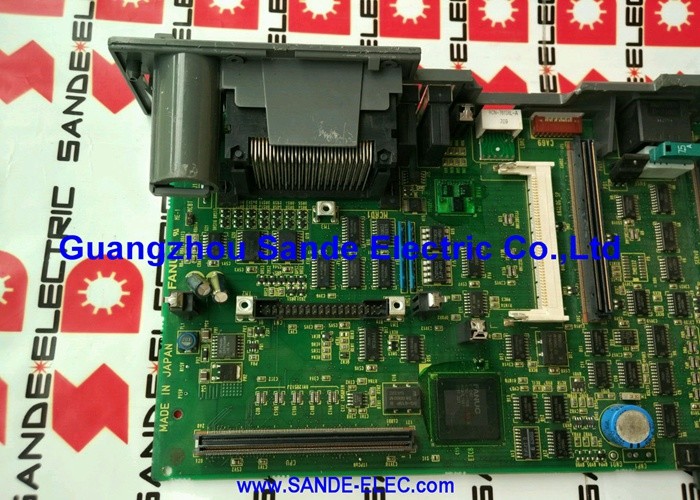

A16B-2203-0670은 A16B-2203-067x 범위의 첫 번째 보드로, FANUC Alpha-I 시리즈 SVM 서보 모듈(A06B-6114 시리즈)용으로 확인된 배선 보드 제품군입니다. 이 범위는 밀접하게 관련된 직위에 있는 연속적인 이사회를 통해 여러 세션에서 확인되었습니다.
| 배선 보드 | 드라이브 모듈 | 설명 |
|---|---|---|
| A16B-2203-0670 | A06B-6114 시리즈 | 이 제품 — 067x 제품군 시작 |
| A16B-2203-0671 | A06B-6114 시리즈 | 067x 패밀리 |
| A16B-2203-0672 | A06B-6114 시리즈 | 067x 패밀리 |
| A16B-2203-0673 | A06B-6114-H209 | SVM2-80/80i |
| A16B-2203-0674 | A06B-6114-H210 | SVM2-80/160i |
| A16B-2203-0675 | A06B-6114-H211 | SVM2-160/160i |
위치 0670의 A16B-2203-0670은 확인된 SVM2-80/80i(0673) 및 SVM2-80/160i(0674) 보드보다 앞서며, 이전 SVM 변형 또는 동일한 A06B-6114 Alpha-I 드라이브 제품군 내의 관련 배선 보드 기능과 일치합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-2203-0670 |
| 시리즈 | A16B-2203 |
| 범위 | 067x(Alpha-I SVM 배선 보드 제품군) |
| 애플리케이션 | A06B-6114 Alpha-I 서보 드라이브 |
FANUC Alpha-I SVM 아키텍처에서 배선 보드(A16B-2203-067x)는 서보 모듈 내의 신호 라우팅 및 인터페이스 기능을 처리합니다.
게이트 드라이브 라우팅:FSSB 제어 카드에서 IGBT 전력 트랜지스터 모듈로 PWM 게이트 구동 신호를 전달하여 각 트랜지스터가 필요한 모터 전류를 생성하도록 전환되는 시점을 제어합니다.
현재 피드백:전류 피드백 신호를 전력단 션트 저항기에서 다시 제어 카드로 라우팅하여 전류 제어 루프에 대한 실시간 모터 전류 측정을 제공합니다.
외부 커넥터 인터페이스:FSSB 광섬유 케이블, 모터 인코더 커넥터 및 I/O 신호용 드라이브의 외부 커넥터 위치를 제공합니다.
Alpha-I SVM 배선 보드 결함:CNC 기계의 FANUC Alpha-I SVM 서보 모듈에서 내부 신호 오류가 발생합니다. FSSB 제어 카드와 전력 트랜지스터를 확인한 후 A16B-2203-0670 배선 보드가 식별됩니다. 교체하면 올바른 내부 신호 라우팅이 복원됩니다.
서보 모듈 계획된 유지 관리:FANUC Alpha-I SVM 서보 모듈이 내부 보드 갱신을 거칩니다. A16B-2203-0670 배선 기판은 정밀 검사의 일부로 교체됩니다.
Q1: A16B-2203-0670이 내 Alpha-I 서보 모듈에 대한 올바른 배선 보드인지 어떻게 확인합니까?
서보 모듈 내부에 설치된 보드의 라벨에서 부품 번호를 읽으십시오. A16B-2203-0670이라고 표시되면 이는 확인된 대체품입니다. 서보 모듈의 전면 명판 모델 번호와 해당 FANUC Alpha 서보 증폭기 유지 관리 설명서의 PCB 할당 표를 상호 참조하십시오.
Q2: A16B-2203-0670은 A16B-2203-0671, 0673 또는 0674와 상호 교환 가능합니까?
아니요. 067x 제품군의 각 배선 보드는 할당된 드라이브 모델에 따라 다릅니다. PCB 레이아웃, 커넥터 위치 및 트랜지스터 모듈 인터페이스는 보드마다 다릅니다. A16B-2203-0670은 0671, 0673, 0674 또는 0675를 대체할 수 없습니다. 주문하기 전에 설치된 장치의 부품 번호 라벨에서 올바른 보드를 확인하십시오.
Q3: 서보 모듈 내부의 A16B-2203-0670에 접근하기 전에 어떤 안전 예방조치가 적용됩니까?
전원을 끄고 서보 드라이브에 대한 주 전원 공급을 차단하십시오. Alpha-I SVM DC 버스는 주 전원 제거 후에도 전하를 유지합니다. 모듈을 열기 전에 보정된 DC 전압계를 사용하여 버스 전압이 30V 미만인지 확인하십시오. ESD 방지 표면에 정전기 방지 손목 스트랩을 사용하여 A16B-2203-0670을 다루십시오.
Q4: A16B-2203-0670을 교체하려면 서보 매개변수 변경이 필요합니까?
아니요. 서보 매개변수는 CNC의 기본 매개변수 메모리에 상주하며 배선 보드 교체의 영향을 받지 않습니다. 교체 보드를 장착하고 드라이브 모듈을 재조립한 후 CNC는 전원 켜기 초기화 중에 서보 매개변수를 다운로드합니다. 생산에 복귀하기 전에 저속에서 올바른 서보 응답을 확인하십시오.
