The FANUC αis SVM1-160i (A06B-6114-H106) represents the second-highest current rating in the αis single-axis servo amplifier range — 160A peak servo output for driving large-frame servo motors on heavy machine tool axes.

컨텍스트를 위해, 전체 αis SVM1 범위는 SVM1-20i (20A) 에서 SVM1-360i (360A) 까지 확장됩니다. SVM1-160i의 160A는 중량 영역에 위치합니다. 이 모듈을 선택하는 기계는 다음을 포함합니다.

큰 수평 기계장치:X 및 Y 축은 상당한 테이블 질량을 가지고 있으며 빠른 가로 가속을 위해 높은 최고 토크가 필요합니다.

중용 회전 테이블:대형 팔레트 교환기 또는 팔레트 조립체 질량이 지속적인 높은 서보 전류를 요구하는 다면 장착 장치에 대한 위치 시스템.

크기의 밀링 머신 축:상당한 썰매 힘 아래의 정밀 위치가 높은 전류와 높은 서보 경직성을 필요로 하는 경우

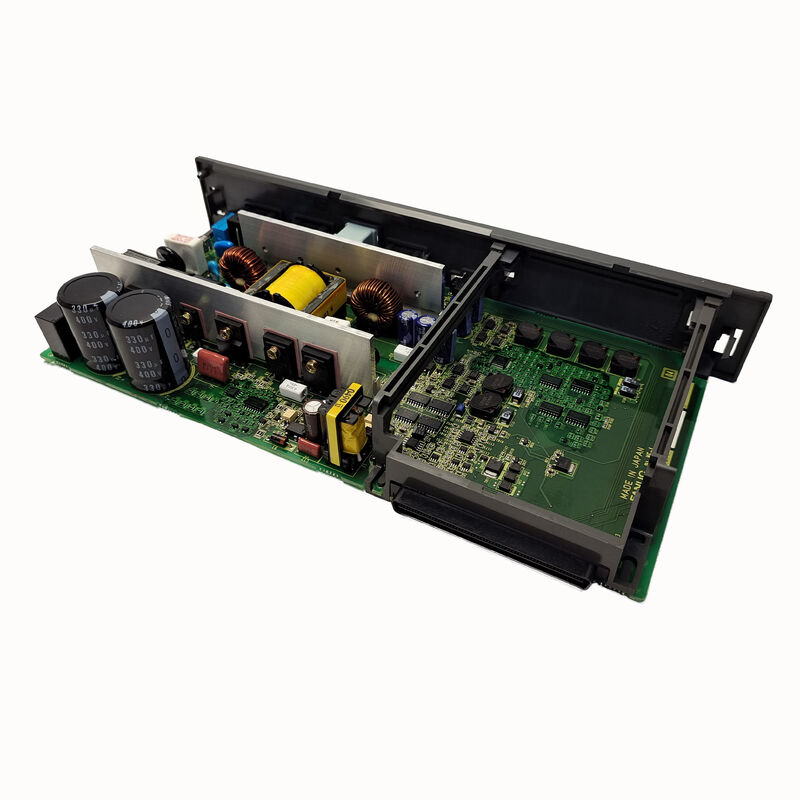

A16B-2203-0662는 이 160A 모듈의 배선 보드입니다. SVM1-160i 하우스 내부의 모든 고전류 연결 하드웨어를 제공합니다.

주요 사양

αis SVM1 와이어링 보드 패밀리

αis SVM1 범위의 각 전류 등급은 특정 배선 보드를 사용하지만 제어 PCB는 등급을 공유할 수 있습니다.

SVM1-160i의 160A 등급은 IGBT 장치, 버스 선도자,및 전류 센서는 물리적으로 40A 또는 80A 모듈의 것보다 더 큰 때문에 배선 보드 (A16B-2203-0662) 는 낮은 전류 형제자매에서 구별되는 부분 번호입니다.

적용 시나리오

SVM1-160i 세로 와이어링 보드 오류:FANUC αis SVM1-160i 모듈 (A06B-6114-H106) 은 전선 보드에 추적된 결함이 발생합니다. IGBT 게이트 연결 고장이 발생하여 드라이브의 출력이 한 단계 중단됩니다.A16B-2203-0662는 대체됩니다., 올바른 3단계 세보 출력을 복원합니다.

중력 축 서보 드라이브 유지:큰 수평 기계장치의 무거운 X축 서보 모듈은 계획된 유지보수를 받습니다.전선판 A16B-2203-0662은 제어판 A20B-2100-0740과 함께 전체 내부 보드 세트 갱신으로 교체됩니다..

FAQ

Q1: A16B-2203-0662는 SVM1-160i에 특이합니까? 아니면 다른 αis SVM1 등급을 포함합니까?

A16B-2203-0662는 SVM1-160i (A06B-6114-H106) 에 대한 전선 보드입니다. FANUC αis 유지보수 설명서 (B-65285EN/03) 는 각 전류 등급이 40i에 대한 자신의 전선 보드를 사용한다는 것을 확인합니다.0661 80i의 경우이 보드들은 등급들 사이에 교환이 불가능합니다.

Q2: A16B-2203-0662과 결합하는 제어 PCB는 무엇입니까?

FANUC αis 유지보수 설명서는 확인: SVM1-160i (A06B-6114-H106) 가 유선 보드를 사용합니다A16B-2203-0662및 제어 PCBA20B-2100-0740A20B-2100-0740는 SVM1-160i 모두에 공통되어 있으며, 이 160A 모듈에 대한 HRV 전류 제어 및 FSSB 인터페이스를 제공합니다.

Q3: SVM1-160i 내부에 A16B-2203-0662에 액세스하기 전에 어떤 방출 안전이 적용됩니까?

SVM1-160i는 더 높은 전력 등급으로 인해 더 작은 SVM1 변종보다 더 큰 콘덴서 뱅크를 포함하고 있습니다. 같은 버스 전압에서 DC 버스에 더 많은 에너지가 저장됩니다.FANUC 유지보수 설명서에 규정된 방출 대기 시간을 따르고 모듈 하우스를 열기 전에 정렬된 DC 볼트미터로 확인합니다..

Q4: A16B-2203-0662를 교체하려면 서보축 매개 변수를 다시 입력해야 합니까?

아니요. 세르보 매개 변수 (모터 ID, 인코더 유형, 이득, 전류 제한) 는 CNC의 주요 매개 변수 메모리에 있습니다. 배선 보드를 교체하면 저장된 매개 변수에 영향을 미치지 않습니다.교체 모듈을 장착하고 모듈을 복원 한 후, CNC는 FSSB 서보 통신을 재설립하고 160A 축에 대한 기존 매개 변수를 적용합니다.

Q5: A16B-2203-0662는 αis 시리즈에서만 사용되나요? 아니면 표준 αi (non-S) 시리즈에서도 사용되나요?

A16B-2203-0662는 αis 시리즈 SVM1-160i (A06B-6114-H106) 에 대해 확인됩니다.표준 αi SVM1 시리즈 (A06B-6096-H105는 SVM1-80을 위해 80A에서 가장 큰 표준 SVM1로) 는 80A에서 최고입니다.160i 명칭은 αis 강화 시리즈에 독점적입니다. 따라서 A16B-2203-0662는 αis 특이입니다.
