| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2203-0661 |

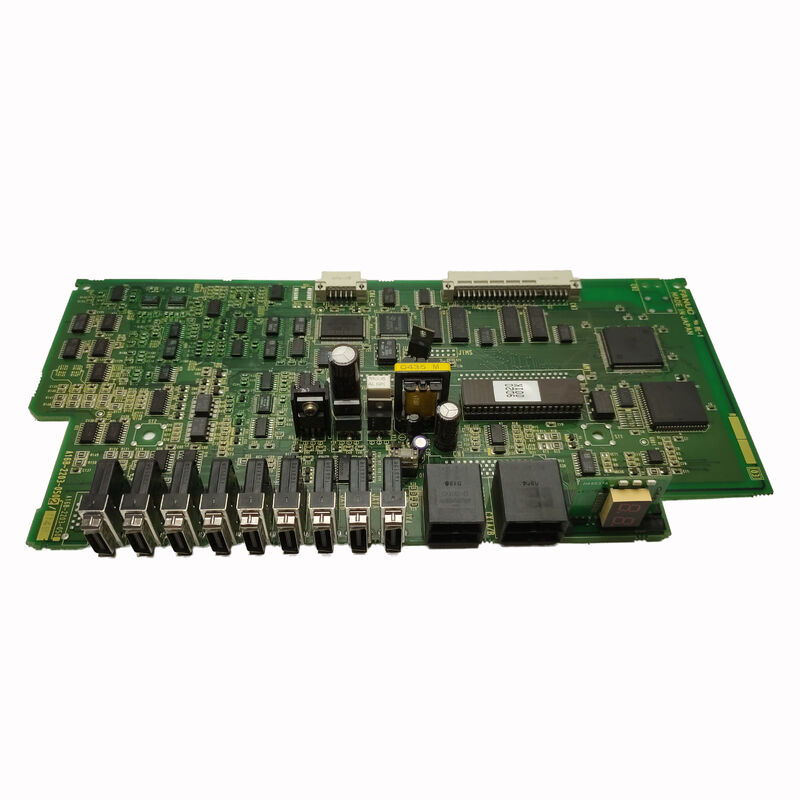

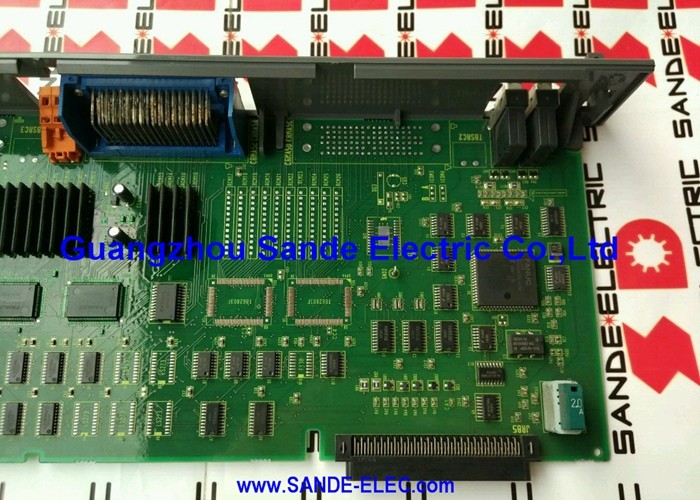

의FANUC A16B-2203-0661FANUC의 A16B-2203 보드 제품군의 전원 공급 PCB입니다.통신 인터페이스) 와 FANUC의 CNC 및 로봇 제어기 제품 라인업에 대한 전원 공급 보드.
전원 공급판은 컨트롤러의 전기 구조에서 기본적인 역할을 합니다. 시스템 내의 다른 모든 판은 CPU, 서보 인터페이스,운영자 패널 연결은 안정적으로 공급하기 위해 전원 공급에 의존합니다, 정해진 허용 범위 내에서 올바르게 조절된 DC 전압.
FANUC's controller power supply designs convert the incoming AC supply (typically 200–240VAC in the machines where FANUC controllers are most commonly found) through a regulated switching converter topology to produce the multiple DC voltage rails required by the system's electronics.
구형 선형 조절 방식보다는 스위치 변환기 접근 방식은 높은 효율성을 제공합니다 (PSU는 주어진 출력 전력에 대한 소모 열을 덜 생성합니다).넓은 입력 전압 허용 (시스템은 수동 전압 조정 없이 전 국제 전류 공급 범위에서 안정적으로 유지됩니다), 그리고 부하 변동에 대한 빠른 반응 (변압기의 제어 루프는 새로운 모듈이 전류를 뽑을 때 마이크로 초 이내에 스위치 작업 주기를 조정합니다.제어 회로에서 논리 오류를 일으킬 수있는 전압 하락을 방지하는 것).
The A16B-2203-0661's placement within the controller — whether it is a standalone PSU board or integrated into a backplane assembly — follows the standard FANUC physical mounting practice for its generation.
다른 A16B-2203 전원 보드 (특히 R-J3iB에 대한 -0370 및 R-30iA/R-30iB 컨트롤러에 대한 -0910) 와 마찬가지로-0661은 제어기의 열환경 내에서 전체 정량 출력 전력을 지속적으로 공급하도록 설계되었습니다., 어떤 손상이 발생하기 전에 과부하, 과전압, 과온 조건에 반응하는 보호 회로.
| 매개 변수 | 가치 |
|---|---|
| 기능 | 전원 공급 PCB |
| 시리즈 | A16B-2203 |
| 출력 레일 | 멀티레일 DC (보통 5V, ±15V, 24V) |
| 입력 | 200~240VAC |
| 보호 | OVP, OCP, OTP |
| 원산지 | 일본 |
CNC 및 로봇 컨트롤러 유지보수 계층에서 전원 공급 보드는 비판성 순위 상단에 있습니다.실패한 전원 공급 보드는 전체 컨트롤러를 완전히 중지합니다. CPU 실행이 없습니다., 세르보 제어, 운영자 패널 응답이 없습니다.
모든 하류 보드, 모듈, 회로들은 동일한 전원원을 공유하기 때문에 똑같이 영향을 받습니다.
이것은 전원 보드를 시스템에서 가장 중요한 보드로 만듭니다 (모든 것이 그것에 달려 있기 때문에) 그리고 실제로,가장 자주 교체되는 보드 중 하나, 왜냐하면 부품 마모를 가속화하는 조건에 견딜 수 있기 때문입니다..
주요 마모 메커니즘은 전해질 용도체의 열 순환입니다.
전해질 콘덴서들은 전력 공급 회로의 원동력입니다. 그들은 변환기의 전환 주기에 에너지를 저장하고, 출력 전압 물결을 필터링합니다.그리고 일시적인 부하 변화 동안 안정적인 공급 전압을 유지.
그들은 액체 전해질을 포함하고 있습니다. 그것은 용량과 ESR에 필수적입니다. 이 전해질은 시간이 지남에 따라 천천히 증발합니다.특히 높은 온도에서.
전해질이 고갈됨에 따라 용량은 감소하고 ESR는 증가합니다.그리고 결국 불안정 또는 조절 출력 완전히 실패.
전해질 증발 속도는 온도에 크게 의존합니다. 콘덴시터의 가등 온도보다 10°C의 작동 온도 상승에 따라 사용 기간이 약 절반으로 줄어듭니다.
냉동 공기의 흐름이 불충분한 상태에서, 에어컨이 없는 생산 환경이나 캐비닛 구성에 설치된 CNC 및 로봇 컨트롤러는 가속된 콘덴서 노화를 경험할 수 있습니다.
잘 냉각되고 온도 조절된 환경에서 15~20년 동안 안정적인 서비스를 제공하는 전원 공급 장치는 뜨거운 공장 환경에서 8~10년 후에 콘덴서 고장의 증상을 보일 수 있습니다.
장애의 본질을 반영하는 특징적인 증상을 가진 전원 공급 장애:
제어 전력 완전 손실:제어기는 주전력 공급 장치가 가동 될 때 전혀 작동하지 않습니다. 모든 표시등이 꺼져 있으며, 조작 패널은 어두워지고, 냉각 팬이 작동하지 않습니다.이것은 완전한 PSU 장애를 나타냅니다. 일반적으로 실패한 1차 스위치 트랜지스터, 터진 주 피지, 또는 입력 직렬기의 재앙적인 장애.
완전한 고장이 종종 갑자기 발생하며, 때로는 전력 급증이나 급격한 사건에 따라 발생합니다.
불안정한 시스템, 간헐적 경보:컨트롤러는 작동하지만 특정 기계 기능과 상관없는 무작위 알람을 생성합니다. 전력 순환을 제거하고 예측할 수 없습니다.
This is the classic presentation of age-related capacitor degradation — the PSU's output voltage is within specification at light load and room temperature but droops out of specification under full module loading or at elevated cabinet temperature.
CNC 모듈의 디지털 논리 회로는 공급 전압에 민감합니다. +5V 레일에서 5%의 기울기가 시스템 경보 또는 불규칙한 프로그램 실행으로 나타나는 논리 오류를 일으킬 수 있습니다.
과열 경보:PSU의 열 보호 회로는 스위치 트랜지스터 또는 트랜스포머가 안전 온도를 초과하고 있다는 것을 감지하고 공급을 종료합니다.
이것은 칸막이 안의 고장난 냉각 팬, 차단 된 환기 경로를 나타낼 수 있습니다.또는 보드 자체에서 같은 출력 전력을 유지하기 위해 정상보다 더 많은 열을 생성하는 분해 된 구성 요소로 인해 전력 소모가 증가합니다..
한 개의 출력 레일이 고장 났어요컨트롤러는 부분적으로 작동합니다. 어떤 기능은 작동하지만 다른 것은 작동하지 않습니다.
+5V 레일은 건강 할 수 있습니다 (CPU와 논리 작동) +24V 레일은 없습니다 (I / O 보드와 릴레이 회로는 응답하지 않습니다).
이 선택적 고장이 전원 공급 회로의 특정 부문을 가리키며 일반적으로 구성 요소 수준에서 수리 할 수 있습니다.
A16B-2203-0661의 서비스 수명은 능동적인 유지보수 방법을 통해 연장 할 수 있습니다.
계획된 콘덴서 교체 PSU의 전해질 콘덴서를 작동 온도에 맞게 지정된 새로운 구성 요소를 사용하여 완전히 재구성하는 것이 가장 효과적인 예방 조치입니다.대부분의 전문 FANUC 수리 센터는 PSU 리뉴얼의 표준 부분으로 콘덴서 교체, 증상이 나타난다고 하더라도
10 년 간격으로 (혹은 더운 환경에서 더 빨리) 이것을 능동적으로 수행하면 계획되지 않은 생산 정지 시간을 유발하기 전에 가장 일반적인 고장 모드를 제거합니다.
캐비닛 냉각 유지보수 ∙ 캐비닛 냉각 팬이 작동하고 공기 필터가 깨끗하고 공기 흐름을 제한하지 않는지 확인그리고 컨트롤러 캐비닛 지역의 주변 온도가 지속적으로 CNC의 가등 작동 온도를 초과하지 않는 것도 똑같이 중요합니다..
콘덴시터의 수명은 온도에 크게 의존하며, PSU의 작동 온도의 모든 감소는 콘덴시터의 수명을 측정적으로 연장합니다.
Q1: 컨트롤러는 잠시 전원을 켜고, 냉각 팬이 1~2초 동안 가동되는 것을 볼 수 있도록 종료됩니다. 이것은 PSU의 오류입니까?
이 증상은 短暫電源開啟 隨後即停止 超負荷 보호 여행과 일치합니다. PSU가 시작되고 모듈에 전력을 공급합니다.전체 전류 도출이 전류 과잉 보호 문턱을 초과한다는 것을 감지합니다., 그리고 손상을 방지하기 위해 닫습니다.
일반적인 원인: 단축 모듈 (부실한 것을 식별하기 위해 모듈을 하나씩 설치), 시작 중에 순간적인 단축으로 나타나는 PSU의 출력 필터에서 고장난 콘덴시터,또는 노후 센서 저항 때문에 PSU의 현재 한계값의 실질적인 저하.
모든 다운스트림 모듈을 제거하고 PSU만 전원을 공급하면 (디자인이 허용하는 경우) 오류가 PSU나 모듈에 있는지 고립 할 수 있습니다.
Q2: A16B-2203-0661을 설치하기 전에 벤치 멀티미터를 사용하여 테스트 할 수 있습니까?
A multimeter can verify output voltages if the board can be powered up on a bench with a dummy load that approximates the controller's real load — testing unloaded or with minimal load may show correct voltages even if the PSU cannot maintain regulation under real load conditions due to marginal capacitors.
벤치 테스트는 테스트가 없는 것보다 더 유익하지만 최종 테스트는 전체 모듈 보완기가 설치된 실제 컨트롤러에서 작동하는 것입니다.
FANUC 테스트 리그가 수리 센터에서 사용 가능하다면, 그것은 운송 전에 보드의 성능에 대한 가장 높은 신뢰를 제공합니다.
Q3: A16B-2203-0661을 교체 한 후 CNC에서 매개 변수 또는 설정을 재구성해야합니까?
전원 보드 자체에는 프로그래밍 가능한 데이터 또는 설정이 없습니다. 메모리와 사용자 구성 가능한 레지스터가 없습니다.만약 PSU 장애가 보호 회로가 반응하기 전에 CNC의 전력 레일에 통제되지 않은 전압 이벤트를 일으킬 정도로 심각하다면, SRAM 모듈의 데이터 손상 (패라미터 및 프로그램 저장) 이 가능합니다.
하드 파오러에 따른 모든 PSU 교체 후, 기계가 생산에 반환하기 전에 마지막 알려진 좋은 백업에 대한 비판적 값을 확인하여 모든 CNC 매개 변수가 손상되지 않았는지 확인합니다..
Q4: A16B-2203-0661에 대한 올바른 대체 전력 공급 장치 전압 등급이 어떻게 확인됩니까?
PSU는 국제 산업 공급 전압 범위를 포함하는 표준 FANUC 컨트롤러 입력 전압 범위 ∼ 일반적으로 200∼240VAC에 설계되었습니다.
A16B-2203-0661은 고정 구성 보드이며 지원 범위 내의 다른 공급 전압에 대한 전압 범위 선택이나 점퍼 설정이 필요하지 않습니다.
판의 입력 전압 사양은 FANUC의 제품 문서 또는 원본 판의 라벨에서 확인됩니다.
기계의 전기 문서에 있는 CNC의 전원 공급 연결 도표는 입력 전압 사양을 식별합니다.
Q5: A16B-2203-0661이 재난적인 부품 고장보다는 콘덴서 문제로 고장 났다면 수리 할 수 있습니까?
예. 콘덴시터 고장 는 PSU 보드 에 대한 가장 다루기 쉬운 수리 시나리오 중 하나입니다. 고장 된 콘덴시터는 시각 검사 (부풀어 또는 누출 상단) 를 통해 식별 할 수 있습니다.적당한 검사기로 ESR 측정, 또는 단순히 연령에 따라 예정된 교체로.
전문 FANUC 수리 센터는 원래의 등급 전압, 용량, 온도 등급 및 물리적 차원과 일치하는 콘덴시터를 사용하여 이러한 수리를 일상적으로 수행합니다.
A16B-2203-0661은 정당한 수리센터에서 완전히 재구성되고 테스트 된 것이 새로운 보드 또는 초과 보드를 전체 시장 가격으로 공급하는 데 효과적이고 비용 효율적인 대안입니다.
