FANUC BOARD A16B-2203-0650 A16B22030650 A16B-22O3-O65O

A16B-2203-0650 FANUC αi SPM-2.2i 스핀들 모듈 배선 보드 A06B-6111-H002 / 2.2kW / 제어 PCB A20B-2100-0800

SPM-2.2i αi 스핀들 범위의 입점점

FANUC αi 스핀드 파워 모듈 (SPM) A06B-6111 시리즈는 단일 제품군 내에서 2.2kW에서 55kW까지 스핀드 드라이브 증폭기를 포함합니다. SPM-2.2i (A06B-6111-H002) 는 이 범위에서 가장 작습니다.2kW 연속 구동 전력은 가공 요구 사항을 충족합니다.

A06B-6111 시리즈는 표준 200VAC (세 단계) 입력을 사용하므로 200V 공급 지역에서 설치된 기계에 적합한 스핀드 드라이브입니다.그 출력 FANUC αi 시리즈 AC 스핀드 모터를 구동.

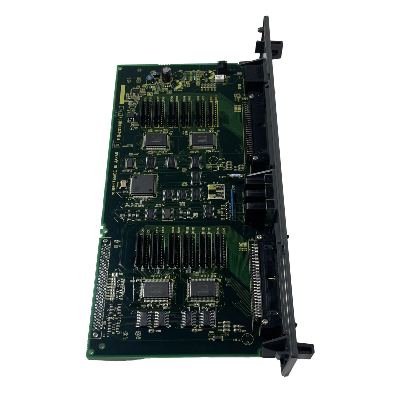

A16B-2203-0650은 이 2.2kW 모듈의 배선판입니다. 모든 외부 연결 장치를 수용하고 스핀드 모터 전류, DC 버스 공급,SPM-2 내의 인코더 피드백 연결.2i 하우징

주요 사양

αi SPM 와이어링 보드 제품군 A16B-2203-065x

A16B-2203-065x 범위는 αi SPM 시리즈 (A06B-6111) 의 작은 등급에 대한 배선 보드 가족입니다.

모든 네 가지 변종은 동일한 제어 PCB (A20B-2100-0800) 을 사용합니다. 전선 보드는 전원 구성 요소의 물리적 크기 때문에 등급 사이에서 변경됩니다.열 관리 하드웨어와 용량 등급을 가진 스켈.

적용 시나리오

SPM-2.2i 스핀들 모듈 배선 보드 오류:A06B-6111-H002 스핀들 모듈을 사용하는 작은 CNC 턴링 센터는 와이어링 보드의 모터 커넥터 영역으로 추적 할 수있는 스핀들 모터 출력 문제를 개발합니다. A16B-2203-0650는 교체됩니다.올바른 스핀드 출력을 복원.

드라이브 모듈 재건:SPM-2.2i 모듈을 수리하는 전문 CNC 서비스 센터는 전체 내부 보드 갱신의 일환으로 A16B-2203-0650 배선 보드를 교체합니다.

FAQ

Q1: A16B-2203-0650은 A16B-2203-0651 (SPM-5.5i 배선 보드) 과 교환 가능합니까?

아니. 동일한 제어 PCB (A20B-2100-0800) 를 사용함에도 불구하고 각 배선 보드는 특정 SPM 전력 등급에 맞게 조정됩니다. SPM-2.2i 배선 보드 (0650) 및 SPM-5.5i 배선 보드 (0651) 는 다른 IGBT 장치 발자국 및 전류를 운반하는 하드웨어를 수용하기 위해 다른 물리적 레이아웃을 가지고 있습니다.서로 교환할 수 없습니다.

Q2: SPM-2.2i는 별도의 PSM (전력 공급 모듈) 을 필요로 합니까?

예. A06B-6111 SPM은 외부 PSM에서 DC 버스를 수신합니다. 그것은 통합 전원 공급원이 없습니다. PSM는 AC 전력 공급원으로부터 조절 DC 버스를 생성합니다.SPM이 이 버스에서 끌어들여 스핀들 모터를 위한 변주 주파수 AC로 변환.

Q3: A16B-2203-0650을 교체하면 스핀드 매개 변수에 영향을 주나요?

아니. 스핀드 매개 변수 (속도 제한, 기어 비율, 모터 유형, 가속) 는 CNC의 주요 매개 변수 메모리에 저장됩니다. 배선 보드를 교체하면 저장된 매개 변수에 영향을 미치지 않습니다.교체 장치를 설치 한 후, CNC는 일련 스핀드 통신을 재설립하고 기존 매개 변수를 적용합니다.

Q4: A16B-2203-0650에 접근하기 전에 어떤 처리 절차가 적용됩니다?

SPM-2.2i에는 DC 버스 콘덴시터 뱅크가 있는데, 그 콘덴시터 뱅크는 전원 공급을 제거한 후 위험한 전압을 유지합니다.A06B-6111-H002 모듈에 대한 FANUC 유지보수 설명서의 방출 대기 절차를 따라 하우징을 열거나 내부 보드를 처리하기 전에.

Q5: SPM-2.2i (A16B-2203-0650 배선 보드) 는 일반적으로 어떤 스핀드 모터를 구동합니까?

SPM-2.2i는 2.2kW 출력급의 FANUC αi 시리즈 스핀드 모터와 일치합니다. 일반적으로 αiS 2.2/10000, αiS 3/6000, 또는 비슷한 등급의 αi 스핀드 모터 범위에 있습니다.이 모터들은 2개의 크기가 작은 CNC 기계들을 구동합니다..2kW는 가공 용도로 충분합니다.
