| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2203-0640 |
부품 번호: A16B-2203-0640
제조사: FANUC Corporation (일본)
제품 유형: 전원 공급 장치 배선 PCB (인쇄 회로 기판)
시리즈: Alpha i (αi)

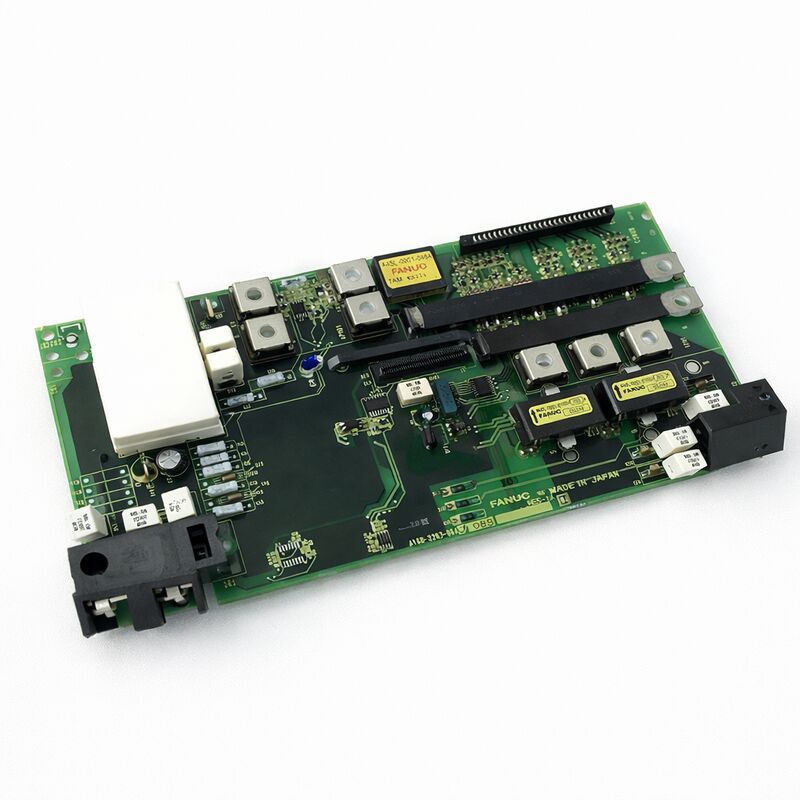

A16B-2203-0640은 5.5kW, 200VAC 3상 입력을 갖춘 FANUC Alpha i 전원 공급 장치 모듈 내부에 장착된 전원 배선 PCB입니다.
이 보드는 PSMi(Power Supply Module i) 하우징 내에서 내부 전원 라우팅, 신호 컨디셔닝 및 제어 인터페이스 기능을 처리합니다.
이것은 PSMi 장치에 대한 구성 요소 수준의 예비 부품으로, 독립형 장치가 아니라 전체 전원 공급 장치 모듈 어셈블리를 교체하지 않고도 서비스 중에 교체할 수 있는 내부 PCB입니다.
FANUC의 Alpha i 전원 공급 장치 모듈은 Alpha i 드라이브 시스템의 액티브 프론트 엔드 DC 버스 공급 장치입니다.
이들은 들어오는 3상 AC 전원을 정류하고, 공유 DC 버스 전압을 유지하며, 감속하는 서보 축에서 발생하는 회생 제동 에너지를 AC 전원으로 능동적으로 되돌려 보냅니다. 배선 PCB는 모듈의 고전압 전원 섹션과 제어 전자 장치 간의 인터페이스 계층입니다.
이 보드는 모듈이 작동하는 데 필요한 신호 경로, 보호 회로 및 보조 전원 분배를 전달합니다.
이 보드는 200VAC 입력 클래스의 여러 FANUC PSMi 장치 변형에서 발견되며, A06B-6110-H006, A06B-6115-H006 및 A06B-6140-H006이 포함됩니다.
이들 각각은 FANUC Alpha i 드라이브 제품군의 5.5kW, 200VAC, 전력 회생 전원 공급 장치 모듈입니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-2203-0640 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 전원 공급 장치 배선 PCB |
| 보드 시리즈 | A16B-2203 |
| 드라이브 시리즈 | FANUC Alpha i (αi) |
| 호스트 모듈 입력 | 200 VAC, 3상 |
| 호스트 모듈 정격 | 5.5 kW |
| 호스트 모듈 유형 | 전력 회생 (PSMi) |
| 호환 장치 | A06B-6110-H006, A06B-6115-H006, A06B-6140-H006 |
| 회생 방법 | AC 전원으로의 능동 반환 |
| 냉각 | 팬 냉각 모듈 (분해 없이 팬 교체 가능) |
| CNC 통신 | 광섬유 링크 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | –20 – 60°C |
| 습도 | 최대 75% RH (비응축) |
| 이용 가능한 상태 | 신품 / 리퍼비시 / 수리됨 |
FANUC Alpha i 드라이브 시스템에서 PSMi는 메인 AC 전원 공급 장치에 대한 유일한 연결 지점입니다. 캐비닛의 모든 서보 및 스핀들 증폭기 모듈은 PSMi에서 DC 버스 전원을 끌어옵니다.
PSMi는 3상 입력을 정류하여 규제된 DC 버스(200VAC 입력 클래스 모듈의 경우 일반적으로 약 283~339VDC)를 생성하고 연결된 증폭기를 위해 해당 버스를 유지합니다.
A06B-6110-H006 제품군의 5.5kW 정격은 이 모듈을 Alpha i PSMi 범위의 하단에 위치시킵니다.
이들은 총 모터 부하가 제한적인 드라이브 시스템(단일 축 또는 경량 2축 구성, 또는 동시 중부하 가속을 요구하지 않는 모터가 있는 기계)에 적합합니다. 더 큰 기계는 다른 배선 PCB를 가진 더 높은 정격의 PSMi 장치를 사용합니다.
A16B-2203-0640은 PSMi가 이러한 기능을 수행하도록 하는 내부 PCB입니다.
이 보드를 제거하면 PSMi가 작동할 수 없습니다. 고장난 보드를 교체하면 PSMi가 서비스로 복귀합니다. 이는 전체 교체 모듈을 구하는 것보다 훨씬 저렴하고 리드 타임이 짧습니다.
전력 회생은 Alpha i PSMi의 특징입니다. 서보 축이 감속할 때 모터는 발전기 역할을 합니다.
기계의 움직이는 부품과 모터 로터의 운동 에너지가 전기 에너지로 변환됩니다. 저항 제동 시스템에서는 이 에너지가 방전 저항기에서 열로 소산됩니다.
PSMi에서는 전원 섹션의 액티브 프론트 엔드 회로가 이 에너지를 포착하여 AC 전원 그리드로 다시 공급합니다.
이 회생 기능은 빈번한 가속 및 감속 사이클이 있는 기계에서 에너지 소비를 줄입니다.
또한 저항 제동의 열 부하를 제거하여 캐비닛 온도와 다른 구성 요소의 열 응력을 줄입니다.
A16B-2203-0640 배선 PCB는 PSMi의 전체 회로 아키텍처의 일부로 이 회생 기능을 지원합니다.
이것은 액티브 프론트 엔드 스테이지와 모듈의 제어 회로 간의 인터페이스 경로를 제공합니다.
FANUC Alpha i 드라이브 시스템은 PSMi와 증폭기 모듈 간의 통신에 광섬유 케이블을 사용합니다.
광섬유 링크는 접지 루프 문제를 제거하고, 드라이브 캐비닛의 전기적으로 열악한 환경에서 노이즈 내성을 제공하며, 신호 저하 없이 긴 케이블 길이를 허용합니다.
A16B-2203-0640은 PSMi의 내부 설계의 일부로 이 통신 아키텍처와 인터페이스합니다.
Alpha i PSMi 제품군의 주목할 만한 서비스 용이성 기능 중 하나는 모듈을 분해하지 않고도 냉각 팬을 교체할 수 있다는 것입니다.
팬 고장은 드라이브 캐비닛 구성 요소에서 흔히 발생하는 현장 고장 모드입니다.
예약된 유지 보수 중에 교체할 수 있는 교체 가능한 팬은 전원 연결을 방해하거나 모듈을 캐비닛에서 제거하지 않고도 열 유지 보수를 크게 단순화합니다.
A16B-2203-0640 배선 PCB를 교체하는 것은 구성 요소 수준의 수리입니다. 이는 PSMi 하우징을 열고 모듈 내부에서 작업하는 것을 의미합니다. 이 절차는 적절한 예방 조치, 적절한 도구 및 FANUC 드라이브 하드웨어에 대한 숙련도를 필요로 합니다.
모듈을 열기 전에 메인 전원 버스가 완전히 방전되어야 합니다.
DC 버스 전압은 버스 커패시터가 방전되는 동안 전원 차단 후 몇 분 동안 유지됩니다.
이 수리 경로는 PSMi 모듈의 전원 섹션과 외부 하드웨어가 양호한 상태이고 결함이 특히 배선 PCB에 국한된 경우 정당화됩니다. 배선 PCB와 일반적으로 관련된 결함에는 제어 신호 실패, 보호 회로 고장 및 보조 전원 분배 실패가 포함됩니다.
진행하기 전에 결함이 이 보드에 있는지 확인하십시오. 결함이 배선 보드가 아닌 고전압 전원 섹션에 있는 경우 전체 PSMi 모듈 교체가 적절한 경로일 수 있습니다.
Q1: PSMi에 LED 알람이 표시되지만 드라이브 시스템 오류는 없습니다. A16B-2203-0640이 원인일 수 있습니까?
드라이브 시스템 오류 없이 PSMi LED 알람이 발생하는 것은 드라이브 시스템보다는 전원 공급 장치 모듈의 내부 회로를 가리키는 경우가 많습니다.
배선 PCB는 제어 신호와 보호 회로를 처리합니다. 이러한 경로의 결함은 증폭기 모듈을 반드시 트리거하지 않고 PSMi 수준의 알람을 생성합니다.
배선 보드가 영향을 받는 구성 요소인지 확인하기 전에 Alpha i 유지 보수 설명서와 알람 LED 패턴을 비교하여 오류 범주를 식별하십시오.
Q2: 전원 차단 직후 PSMi 하우징을 열어 A16B-2203-0640을 교체해도 안전합니까?
아니요. PSMi 내부의 DC 버스 커패시터는 전원 차단 후 몇 분 동안 충전 상태를 유지합니다.
모듈을 열거나 내부 구성 요소를 취급하기 전에 DC 버스 전압이 적절한 정격의 전압계로 DC 버스 단자 간을 측정하여 확인된 안전한 수준으로 방전될 때까지 기다리십시오.
경과 시간만으로는 의존하지 마십시오. 항상 측정하십시오.
Q3: A16B-2203-0640은 어떤 특정 PSMi 장치 변형에 설치됩니까?
이 배선 PCB는 FANUC Alpha i PSMi 5.5kW, 200VAC 전원 공급 장치 모듈인 A06B-6110-H006, A06B-6115-H006 및 A06B-6140-H006에 장착됩니다.
교체 PCB를 구하기 전에 항상 모듈 레이블과 특정 장치 사양을 확인하십시오.
Q4: A16B-2203-0640을 교체하는 대신 수리할 수 있습니까?
배선 PCB의 구성 요소 수준 수리는 결함에 따라 때때로 가능합니다. 손상된 수동 부품, 고장난 보호 장치 및 부식된 커넥터 접점은 수리 가능성이 있습니다.
독점 FANUC IC 또는 손상된 PCB 트레이스가 관련된 결함은 그렇지 않을 수 있습니다.
전력 고장으로 인한 화재 또는 아크 손상이 있는 보드는 수리보다는 교체해야 합니다. 이러한 이벤트 후에는 기판 무결성을 가정할 수 없습니다.
Q5: 배선 PCB를 교체한 후 PSMi에 매개변수 설정 또는 초기화가 필요합니까?
PSMi 배선 PCB는 CNC 메모리 모듈과 같은 방식으로 컨트롤러 매개변수를 저장하지 않습니다.
설치 후 모듈이 LED 알람 없이 깨끗하게 전원이 켜지고 드라이브 시스템에 전원이 공급될 때 DC 버스 전압이 정상 규제 수준에 도달하는지 확인하십시오.
광섬유 링크를 통해 올바른 CNC-드라이브 통신을 확인하십시오. FROM 모듈 다시 로드와 동등한 소프트웨어 로딩 절차는 필요하지 않습니다.
