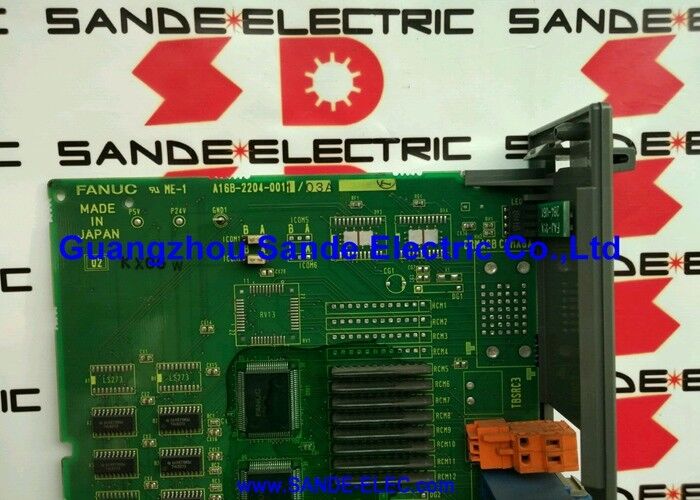

1000 와트 FANUC 증폭기 PCB 보드 A16B-2203-0501 OEM

A16B-2203-0501 FANUC 알파 스핀드 드라이브 보드 A06B-6102 시리즈 / 6102 스핀드 증폭기 유선 PCB / CNC 기계 도구 예비

A06B-6102 FANUC 알파 스핀들 증폭기

A16B-2203-0501는 A06B-6102 시리즈의 FANUC Alpha 스핀들 증폭 모듈 내부의 배선/전력 인터페이스 PCB입니다.A06B-6102 시리즈는 Alpha-i 스핀들 시리즈 (A06B-6111 및 A06B-6141) 를 이전하고 FANUC의 Alpha 스핀들 드라이브 기술의 첫 번째 세대를 나타냅니다..

A06B-6102 계열의 알파 스핀드 증폭기는 CNC의 스핀드 속도 명령을 변주 주파수로 변환합니다.변압 전류 출력 (AC output) - 전류 스핀드 모터의 속도와 토크를 기계의 전체 속도의 범위에서 정밀하게 제어하고 오리엔테이션 및 딱딱한 터킹 작업을 통해.

주요 사양

스핀들 증폭기 기능 지원

A06B-6102 증폭기와 A16B-2203-0501 드라이브 보드는 CNC 스핀드 작업의 전체 범위를 지원합니다.

변속속도:CNC의 S 함수에서 속도 명령을 받아 가공 주기에 걸쳐 다양한 절단 부하에 대한 명령 속도를 유지합니다.

스핀드 방향:자동 도구 변경을 위해 정밀한 각 위치에서 스핀드를 중지.

딱딱한 탭:플로팅 탭 홀더 없이 가닥 절단용 동시 스핀들 및 Z축 동작 A16B-2203-0501에서 제공하는 게이트 드라이브 회로를 통해 실시간 토크 조절을 필요로 합니다.

적용 시나리오

스핀드 드라이브 보드 결함A06B-6102 스핀드 증폭기 FANUC 제어 기계 센터에서 스핀드 알람을 엔진에 활성화합니다. 스핀드 모터와 인코더를 확인 한 후,A16B-2203-0501는 드라이브 보드 오류로 확인됩니다.교체하면 스핀들 증폭기 작동이 정상화됩니다.

A06B-6102 스핀들 증폭기 재구성:A06B-6102 스핀들 증폭기를 수리하는 기술자는 A16B-2203-0501을 스핀들 제어 PCB와 함께 포괄적인 전력 단계 갱신의 일부로 교체합니다.

FAQ

Q1: A16B-2203-0501은 같은 증폭기의 스핀들 제어 PCB와 어떻게 다릅니다?

A16B-2203-0501는 전력 하드웨어 IGBT 게이트 드라이브 라우팅, 전류 센서 신호 경로 및 인버터 브릿지에서 오류 신호 수집을 처리합니다.스핀드 제어 PCB는 규제 알고리즘을 처리, 속도 루프, CNC에서 일련 스핀드 통신, 스핀드 오리엔테이션 로직. 두 보드 모두 증폭기의 올바른 작동을 위해 필요합니다.전원 단계 알람 (IGBT 관련) 일반적으로 배선 보드를 포함통신 또는 속도 루프 경보는 제어 PCB를 포함합니다.

Q2: FANUC CNC 시스템에서 어떤 스핀드 경보 코드가 A16B-2203-0501 결함을 나타냅니다?

스핀드 전력 단계 결함으로 인해 CNC 디스플레이에서 SP 시리즈 경보 코드가 생성됩니다. 일반적으로 SP1xx 코드는 스핀드 인버터, IGBT 또는 하드웨어 수준의 스핀드 증폭기 결함을 나타냅니다.이 경보는 스핀들 활성화 즉시 나타납니다., 모터 전류가 부하 수준으로 쌓이기 전에. 그들은 스핀드 과부하 또는 과속 경보 (부하 하에서 발생하는) 와 다릅니다.FANUC 스핀드 증폭기 경보 코드 목록은 특정 고장 위치를 식별합니다..

Q3: A16B-2203-0501은 A16B-2203-0500 (접근 보드) 과 교환 가능합니까?

두 보드는 A16B-2203-050x 스핀드 드라이브 보드 범주에 있으며 A06B-6102 가족을 제공합니다.그들이 정확히 교환 가능 여부는 그들이 6102 시리즈 내에서 다른 스핀드 증폭기 전력 등급 또는 하드웨어 개정을 제공 여부에 달려 있습니다.설치된 보드의 라벨과 적용되는 FANUC Alpha 스핀드 증폭기 유지 관리 설명서에서 인접 번호를 교체하기 전에 확인합니다.

Q4: A16B-2203-0501을 교체 할 때 어떤 안전 예방 조치가 적용됩니까?

전력을 끄고 기계의 주 공급을 차단해알파 스핀드 증폭기는 전원을 제거 한 후 DC 버스 전압을 유지합니다. FANUC 유지 관리 설명서의 방출 절차를 따르고 내부 액세스 전에 버스 전압이 50V 이하인지 확인합니다.. 전선 보드는 IGBT 트랜지스터와 인접한 전체 DC 버스 잠재력에서 장착됩니다. 정전 방지 조치를 사용하여 A16B-2203-0501을 처리하십시오.

Q5: A16B-2203-0501을 교체하려면 스핀드 매개 변수를 다시 입력해야 합니까?

아니. 스핀드 매개 변수는 CNC 제어 장치의 매개 변수 메모리에 저장됩니다. 스핀드 드라이브 보드에 저장되지 않습니다. A16B-2203-0501을 교체하면 저장된 매개 변수에 영향을 미치지 않습니다.교체 장치를 설치 한 후, 완전한 가공 작업에 복귀하기 전에 낮은 속도에 올바른 스핀드 응답을 확인합니다.
