A16B-2203-0331 | FANUC 6102 시리즈 스핀들 드라이브 제어 보드 — A06B-6102 / A06B-6088 SPM 호환성 / 트윈 LED 디스플레이

A06B-6102 - 알파 스핀들 드라이브 시리즈

FANUC Alpha 스핀들 증폭기 제품 라인은 다양한 드라이브 세대와 모델 제품군을 포괄합니다. A06B-6102는 특정 스핀들 모터 및 제어 인터페이스 요구 사항을 갖춘 FANUC CNC 설치 전반에 사용되는 스핀들 증폭기 시리즈 제품군 중 하나입니다.

FANUC의 전체 Alpha 스핀들 드라이브 카탈로그 내에서 6102 시리즈는 다음과 같습니다.

• A06B-6078, A06B-6082: 이전 Alpha 스핀들 모듈 제품군
• A06B-6088: 확립된 Alpha SPM(Spindle Power Module) 시리즈
• A06B-6092, A06B-6102, A06B-6104: Alpha 스핀들 제품군의 추가 개발

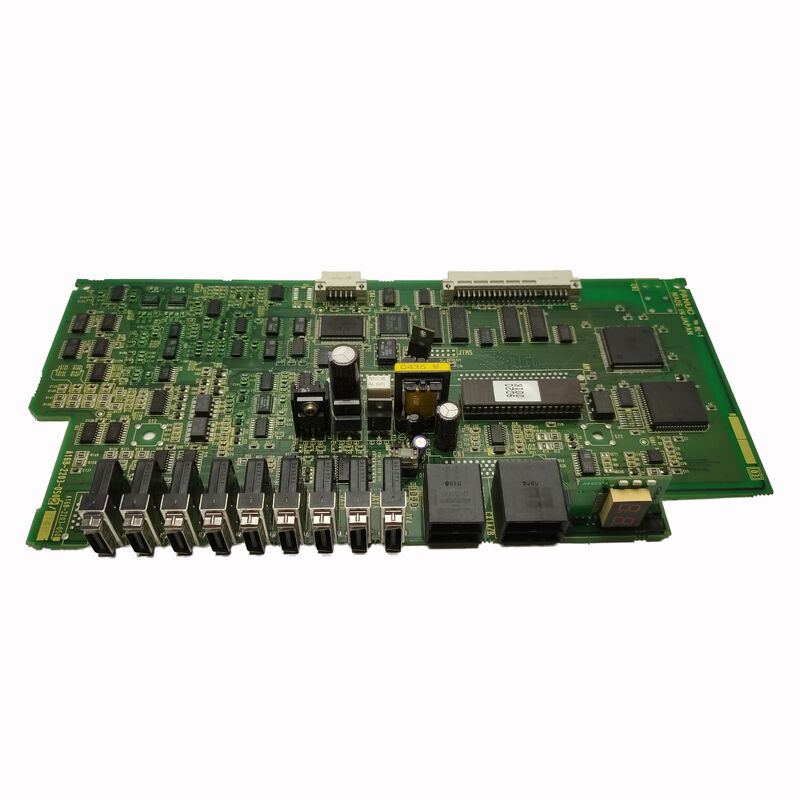

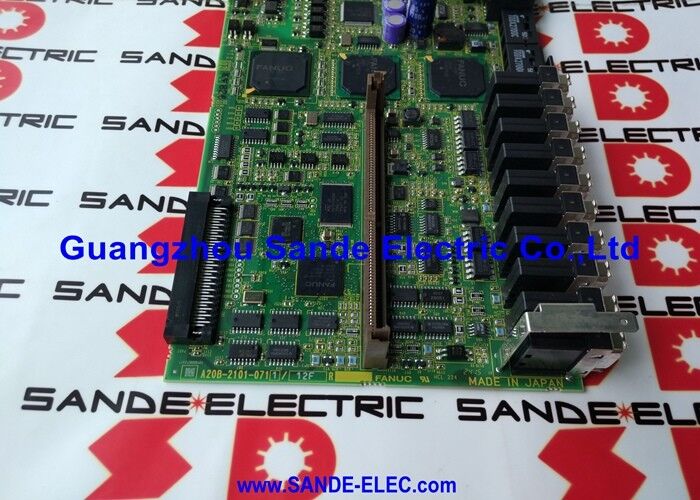

A16B-2203-0331은 스핀들 속도 조절, 직렬 스핀들 버스 통신, 보호 모니터링 및 스핀들 모터 출력단을 위한 IGBT 게이트 드라이브를 관리하는 지능형 PCB 레이어인 A06B-6102 시리즈의 제어 보드(상단 카드)입니다.

주요 제품 정보

트윈 7세그먼트 LED 디스플레이

6088 및 6102 시리즈를 포함한 알파 스핀들 모듈에는 트윈 7세그먼트 LED 디스플레이가 장착되어 있습니다. 다음이 표시됩니다.

• 드라이브의 정상 작동 상태 표시(스핀들 속도 등급, 방향, 방향 상태)
• 보호 기능 작동 시 특정 알람 코드 표시
• 유지보수 기술자가 CNC 알람 화면에 액세스하지 않고도 드라이브 캐비닛에서 직접 알람 번호를 읽을 수 있도록 허용

A16B-2203-0331 제어 보드는 이 LED 디스플레이를 관리하여 각 제어 주기마다 드라이브 상태 레지스터의 내용을 업데이트합니다.

응용 시나리오

6102 시리즈 스핀들 증폭기 제어 보드 오류:A06B-6102 시리즈 스핀들 증폭기가 장착된 FANUC CNC 기계는 지속적인 스핀들 알람을 생성합니다. A16B-2203-0331 제어 보드가 결함으로 식별됩니다. 교체를 통해 스핀들 속도 조절 및 직렬 스핀들 통신이 복원됩니다.

6088 SPM 시리즈 제어 카드 대안:A06B-6088 SPM 모듈이 있는 머시닝 센터에는 제어 카드 교체가 필요합니다. 기본 카드 제품군(A16B-2202-043x)을 사용할 수 없는 경우 호환 가능한 033x 제품군의 A16B-2203-0331이 대안을 제공합니다.

FAQ

Q1: 6088 SPM 모듈에 사용될 때 A16B-2203-0331(033x 제품군)과 A16B-2202-0432(043x 제품군)의 차이점은 무엇입니까?

CNC Electronics는 "A16B-2202-043x 또는 A16B-2203-033x"가 동일한 스핀들 모듈 위치를 제공하는지 확인합니다. 두 제품군은 기능적으로 동등한 대안입니다. 각 제품군(0331, 0332, 0432, 0435) 내의 특정 변형은 소프트웨어 버전 또는 하드웨어 세대와 관련될 수 있습니다. 교체품을 주문하기 전에 보드 라벨에서 어떤 변형이 설치되어 있는지 확인하십시오.

Q2: A16B-2203-0331에는 스핀들 모터 소프트웨어가 포함되어 있습니까?

Alpha 시리즈 스핀들 제어 카드에는 호환 가능한 스핀들 모터 유형을 식별하는 소프트웨어 코드가 있습니다. CNC Electronics에 따르면 SPM 모듈에는 "다른 소프트웨어를 나타내는 #H50x 접미사(즉, #H500 또는 #H501")가 있습니다. 이러한 소프트웨어 변형은 모터 호환성에 영향을 미칩니다. A16B-2203-0331을 소싱할 때 원래 보드 라벨에서 소프트웨어 버전을 확인하여 설치된 스핀들 모터와의 호환성을 확인하십시오.

Q3: A06B-6102 시리즈는 일반적으로 어떤 스핀들 모터를 구동합니까?

A06B-6102 시리즈는 FANUC의 스핀들 알람 문서에 A06B-6088 및 기타 Alpha 스핀들 시리즈와 함께 나열되어 있으며 이는 FANUC Alpha 시리즈 AC 스핀들 모터에 사용됨을 나타냅니다. 기계의 스핀들 증폭기 문서에서 특정 모터 모델을 확인하십시오.

Q4: A16B-2203-0331을 교체하려면 스핀들 매개변수 변경이 필요합니까?

아니요. 스핀들 매개변수(속도 제한, 기어비, 가속도, 모터 유형 선택)는 CNC의 기본 매개변수 메모리에 저장됩니다. 제어 보드를 교체해도 저장된 매개변수에는 영향이 없습니다. 교체품을 장착한 후 CNC의 직렬 스핀들 통신이 다시 설정되었는지 확인하고 생산으로 돌아가기 전에 최대 속도 범위에서 스핀들을 실행하십시오.
