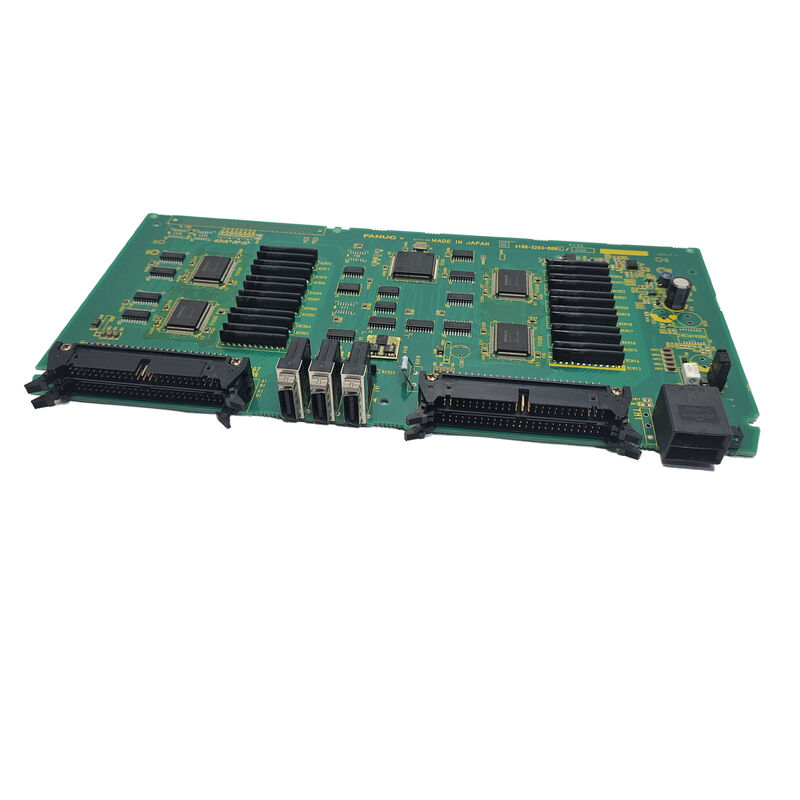

Fanuc A16B-2203-0200 인터페이스 보드 A16B22030200 A16B-22O3-O2OO

A16B-2203-0200 | FANUC A16B-2203 시리즈 PCB — CNC 인터페이스 / 산업 자동화 / 일본 제조

A16B-2203-020x — 다목적 시리즈 내

A16B-2203 번호 지정은 FANUC 제품 세대 전반에 걸쳐 광범위한 보드 유형에 적용됩니다. 이 시리즈 내의 02xx 그룹은 01xx I/O 보드(시리즈 0-C의 경우 C 유형 I/O), 05xx–07xx 서보 및 스핀들 배선 보드(αis/αi 증폭기 내부), 08xx–09xx 전원 및 로봇 컨트롤러 보드와는 별도로 별도의 기능 영역에 위치합니다.

A16B-2203-02xx 범위의 보드는 FANUC CNC 및 자동화 아키텍처 내에서 특정 인터페이스 또는 제어 기능을 제공합니다. 시리즈 0-C/0-D(GFZ-61395E/06)용 FANUC 유지 관리 매뉴얼에서는 서보 축 인터페이스 카드와 관련된 A16B-2203-020x 범위를 참조합니다.

A16B-2203-0020:시리즈 0-C CNC용 4축 서보 인터페이스 카드(유형 B 인터페이스, 1차 및 2차 축, 3차 및 4차 축) - 최대 4개의 제어 축에 대해 CNC 메인 보드와 서보 증폭기 장치 간의 서보 축 연결을 제공합니다.

A16B-2203-0021:시리즈 0-C에 대한 동일한 서보 인터페이스 카드 제품군의 2축 변형입니다.

A16B-2203-0200은 동일한 숫자 영역에 있으며 설치된 FANUC 시스템 내에서 정의된 인터페이스 기능을 제공합니다.

주요 제품 정보

시리즈 0-C 시대 인터페이스 보드 — 설계 원리

A16B-2203-02xx 제품군은 시리즈 0-C 및 관련 CNC 세대의 하드웨어 아키텍처 내에서 작동합니다. 이러한 CNC 시스템은 다음과 같은 모듈식 카드 아키텍처를 사용합니다.

Axis 인터페이스 카드CNC의 메인 프로세서를 서보 증폭기 드라이브에 연결하여 디지털 축 명령을 드라이브 하드웨어가 인식하는 통신 형식으로 변환합니다.

신호 라우팅 보드CNC의 내부 버스와 연결된 하드웨어 사이에서 제어 신호를 집계하고 분배하여 메인 CPU의 명령이 경합 없이 올바른 대상 보드에 도달하도록 보장합니다.

특수 인터페이스 PCB특정 공작 기계 기능 또는 시리즈 0-C 세대에 특정한 통신 프로토콜을 위한 하드웨어별 연결을 제공합니다.

A16B-2203-0200은 이 아키텍처에서 정의된 역할을 수행하며 특정 CNC 시스템에 설치된 라벨에서 확인됩니다.

응용 시나리오

CNC 인터페이스 보드 교체:FANUC CNC 시스템에서 A16B-2203-0200 보드로 추적 가능한 오류가 발생합니다. 보드는 부품 번호 라벨로 식별되고 교체품이 공급되며 시스템 기능이 복원됩니다.

유지보수 예비 재고:A16B-2203-0200 보드를 장착한 FANUC CNC 장비를 운영하는 시설에서는 보드 결함에 대한 신속한 대응이 가능하도록 예비품을 유지하고 있습니다.

FAQ

Q1: A16B-2203-0200이 내 FANUC 시스템에 적합한 보드인지 어떻게 확인합니까?

설치된 보드 라벨에서 부품 번호를 읽으십시오. A16B-2203-0200이라고 표시되면 이는 확인된 대체품입니다. 해당 CNC 모델에 대한 FANUC 유지 관리 설명서의 예비 부품 목록을 상호 참조합니다. 이 설명서는 각 보드 슬롯을 해당 부품 번호 및 기능 설명에 매핑합니다.

Q2: A16B-2203-0200은 C형 I/O 보드(A16B-2203-0110/0111)와 관련이 있습니까?

아니요. C 유형 I/O 보드는 A16B-2203-01xx 범위(0110, 0111, 0112)에 있습니다. A16B-2203-0200은 동일한 A16B-2203 시리즈 내의 다른 기능 그룹인 02xx 범위에 있습니다. 시리즈 번호만으로는 동일한 기능을 나타내지 않습니다. 시리즈 내의 특정 부품 번호에 따라 기능이 결정됩니다.

Q3: A16B-2203-0200을 교체하려면 CNC 구성을 변경해야 합니까?

이는 이사회의 기능적 역할에 따라 달라집니다. 구성 데이터를 저장하지 않고 신호를 전달하는 인터페이스 보드는 일반적으로 교체 후 변경할 필요가 없습니다. 주소 구성이나 하드웨어 설정을 유지하는 보드에는 교체 후 구성이 필요할 수 있습니다. 해당 FANUC 유지 관리 문서에서 확인하십시오.

Q4: A16B-2203-0200에는 어떤 ESD 예방 조치가 적용됩니까?

ESD 방지 작업 표면에서 접지된 정전기 방지 손목 스트랩을 사용하여 다루십시오. 정전기 방지 포장에 보관 및 운송하십시오. 내부 보드에 접근하기 전에 CNC 전원을 완전히 끄십시오. A16B-2203 시리즈 보드의 SMD 구성 IC는 ESD에 민감합니다.
