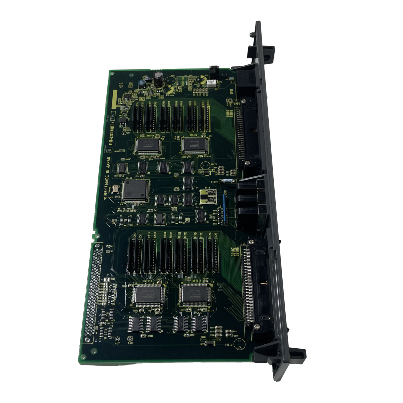

Fanuc A16B-2203-0110 메모리 카드 A16B22030110 A16B-22O3-O110

A16B-2203-0110 | FANUC Zero-C C7 I/O PCB — 104DI/72DO/표면 실장/0-C/0-D/0-F/대체 A16B-1212-0220

C7 — 완전히 지정된 I/O 보드

A16B-2203-0110은 A16B-2203-01xx 제품군의 최고 용량 I/O 보드인 C7입니다. 104개의 디지털 입력과 72개의 디지털 출력은 모든 기능을 갖춘 시리즈 0-C CNC 공작 기계에 대한 완전한 I/O 보완을 나타냅니다.

104개의 디지털 입력커버: 기계 도어 인터록, 축 제한 스위치(초과 이동 및 기준 위치), 스핀들 방향 완료, 공구 매거진 위치 인코딩, 유압 확인, 냉각수 레벨 센서, 척 고정/고정 해제, 심압대 확인, 팔레트 위치 센서, 조작반 모드 선택기 접점, 이송 속도 오버라이드 단계, 스핀들 속도 오버라이드 단계, 비상 정지 체인 모니터링 및 모든 보조 기능 완료 신호.

72개의 디지털 출력드라이브: 냉각수 펌프 릴레이, 유압 펌프 시작, 스핀들 시작/방향 접촉기, 축 브레이크 해제 솔레노이드, 도어 잠금 솔레노이드, 공구 매거진 전진/후퇴 릴레이, 척 클램핑 솔레노이드, 팔레트 클램프 릴레이, 표시 램프(사이클 활성, 절삭유 켜짐, 알람, 스핀들 작동) 및 모든 M 코드 릴레이 출력.

복잡한 기계, 특히 자동 공구 교환기, 팔레트 시스템 또는 다중 보조 기능이 있는 기계의 경우 전체 104/72 C7 용량이 올바른 사양입니다.

주요 사양

표면 실장 - 차세대 보드

A16B-2203-0110은 "전체 C7 사양 입력 출력의 표면 실장 버전"입니다. 전체 구성은 SMD(표면 실장 장치)입니다. 이는 DNC Electronics가 이전 "비표면 실장" 버전으로 확인한 이전 A16B-1212-0220과 구별됩니다.

비SMD에서 SMD 구성으로의 전환으로 인해 다음이 발생했습니다.

• 동일한 보드 영역에서 더 높은 구성 요소 밀도
• 스루홀 솔더 조인트 제거를 위한 향상된 내진동성
• 자동화된 생산에 대한 더 나은 적합성

A16B-2203-0110은 0-C 하드웨어가 성숙함에 따라 구축된 기계인 "후기 세대 0-C 제어"에 적합한 최신 세대 C7 보드입니다. 이전 0-C 기계에는 A16B-1212-0220이 탑재될 수 있습니다.

응용 시나리오

0-MC 머시닝센터 C7 보드 교체:자동 공구 교환 장치가 있는 FANUC 0-MC 머시닝 센터는 전체 104/72 기계 인터페이스를 위해 A16B-2203-0110 C7 보드를 사용합니다. 보드에 간헐적인 오류가 발생합니다. 테스트된 A16B-2203-0110에 대한 교환은 전체 I/O 기능을 복원합니다.

0-TD 이중 터릿 선반:2개의 터릿과 유압 척이 있는 트윈 터릿 0-TD CNC 선반은 C7 보드를 사용합니다. 104개의 입력은 터릿 위치 인코더, 유압 센서 및 조작 패널의 전체 신호 세트를 수용합니다.

FAQ

Q1: A16B-2203-0110이 구형 0-C 시스템에서 A16B-1212-0220을 직접 대체할 수 있습니까?

둘 다 C7 I/O 보드(104/72 DI/DO)이며 동일한 기능 위치를 제공합니다. A16B-2203-0110은 "후기 세대 0C 컨트롤이 장착된 C/D 입력 출력 카드의 최신 버전"이고 A16B-1212-0220은 이전 비SMD 버전입니다. 대부분의 0-C 애플리케이션에서 A16B-2203-0110은 A16B-1212-0220을 대체할 수 있지만 FanucWorld의 교환 메모에는 "교환은 A16B-2203-0110이어야 합니다"라고 명시되어 있습니다. 즉 교환 신용 프로그램에는 일치하는 보드 번호가 필요하다는 의미입니다. 표준 교체의 경우 특정 기계 설명서에서 하드웨어 호환성을 확인하십시오.

Q2: A16B-2203-0110의 커넥터 명칭은 무엇입니까?

A16B-2203-0110은 Honda 커넥터 M18, M1, M20(DI/DO) 및 M2, M19(출력)를 사용합니다. 104/72 C7 구성을 위한 전체 커넥터 세트는 FANUC 시리즈 0-C/0-D 하드웨어 연결 매뉴얼에서 확인됩니다.

Q3: A16B-2203-0110은 0-C 및 0-D CNC 시스템 모두에서 작동합니까?

예. "이 I/O가 NC와 MC 사이를 인터페이스하는 OC 제어 또는 OD, OF 구성을 실행합니다." DNC Electronics는 마찬가지로 C7 I/O 보드를 사용하는 최신 시리즈 0 CNC 변형의 전체 범위인 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF 및 0-TTF 구성과의 호환성을 확인합니다.
