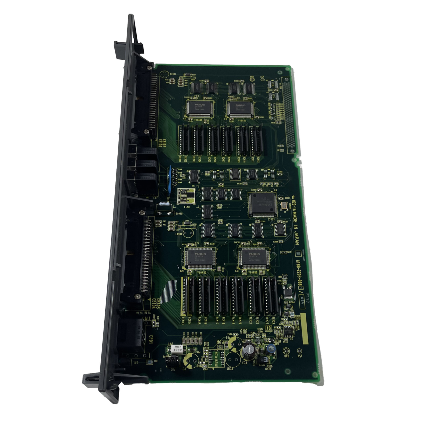

Fanuc A16B-2203-0111 메모리 보드 A16B22030111 A16B-22O3-O111

A16B-2203-0111 FANUC Zero-C C6 I/O PCB 80DI / 56DO / 시리즈 0-C 및 0-D / 기계 인터페이스 보드

C6 중장거리 I/O 구성

FANUC 시리즈 0-C CNC에 대한 A16B-2203-01xx I/O 보드 가족 내에서 세 가지 용량 레벨은 다른 기계 도구 복잡성 요구 사항을 해결합니다.

C6 (A16B-2203-0111) 는 완전히 지정된 C7과 최소한의 C5 사이의 위치입니다. Its 80/56 DI/DO count covers the I/O requirements of mid-complexity CNC machine tools — machines that need more than the basic C5 provides but do not reach the full signal complement of a complex machining centre with automatic pallet changers and tool magazines.

이것은 C6를 다음과 같은 정확한 사양으로 만듭니다.

• 표준 2축 CNC 회전 센터, 중도의 자동화
• 팔레트 변경 장치가 없는 중소형 CNC 가공 센터
• 중도의 기계 인터페이스 복잡성을 가진 밀링 기계
• C7의 추가 24개의 입력과 16개의 출력이 단순히 사용되지 않는 기계

주요 사양

PMC 사다리 연결

A16B-2203-0111은 I/O 링크 시리즈 인터페이스를 통해 시리즈 0-C CNC의 PMC (프로그램 가능한 기계 컨트롤러) 사다리 로직에 연결됩니다. PMC는 기계의 염기서열 로직을 실행합니다.

1. 입력 스캔:각 PMC 사이클에서, 보드는 모든 80개의 입력 터미널 상태를 읽습니다. 제한 스위치, 센서, 운영자 패널 버튼, 확인 신호, 그리고 PMC로 전달합니다.
2. 출력 업데이트:각 PMC 사이클에서 PMC는 보드의 56개의 출력 채널에 출력 명령을 기록합니다. 냉각 수소 펌프, 릴레이 스필, 소레노이드 밸브, 표시 램프를 활성화합니다.
3. 기계 순서:PMC는 현재 입력 상태와 비교하여 사다리 계단을 평가하고 출력 상태를 결정합니다. 기계 도구의 순서 논리를 효과적으로 구현합니다.

A16B-2203-0111가 고장 났을 때 입력 읽기 및 출력 드라이빙 모두 중지됩니다. PMC는 기계 필드 장치와의 접촉을 잃습니다.

적용 시나리오

0-TC 회전 센터 I/O 보드 장애:FANUC 0-TC CNC 톱니바퀴는 수압 튀김 및 냉각액 기능에 영향을 미치는 PMC 알람을 개발합니다. A16B-2203-0111 C6 보드가 결함으로 확인되었습니다. 교체하면 모든 80/56 기계 I / O가 복원됩니다.

0-MC 소형 가공 센터:작은 CNC 가공 센터는 팔레트 변경 장치 없이 C6 I/O 사양을 사용합니다. 80개의 입력과 56개의 출력이 스핀들, 문, 냉각액,C6 용량 내에서 편안하게 축 브레이크 신호.

FAQ

Q1: A16B-2203-0111 (C6) 가 C7가 사용할 수 없는 경우 A16B-2203-0110 (C7) 를 대체할 수 있습니까?

PMC 프로그램에서 80개 이상의 입력과 56개 이상의 출력을 사용하는 경우에만그 신호가 C6 보드에 존재하지 않는 경우낮은 용량 보드를 교체하기 전에 PMC 사다리 문서를 통해 기계의 I/O 포인트 사용량을 확인합니다.

Q2: A16B-2203-0111은 0-C뿐만 아니라 0-D 시리즈 컨트롤과 작동합니까?

네. A16B-2203-01xx C 시리즈 I/O 보드는 0-C와 0-D (그리고 0-F) 에어 컨트롤을 모두 확인했습니다. DNC 전자계는 C7 (A16B-2203-0110) 가 0-MD, 0-TD, 0-MF,0-TF 구성이 같은 보드 가족 내에서 C6 A16B-2203-0111에 동일한 호환성이 확장됩니다.

Q3: A16B-2203-0111에 어떤 커넥터가 사용됩니까?

C6 보드는 C7 (M18, M1, M20, M2, M19를 운반하는) 보다 더 적은 커넥터 위치를 가지고 있다. C6의 80/56 신호 보충은 커넥터 배열의 하위 집합을 사용한다.특정 기계 구성에 대한 시리즈 0-C 하드웨어 연결 설명서에서 정확한 커넥터 레이아웃을 확인.

Q5: A16B-2203-0111을 대체하려면 PMC 프로그램 변경이 필요합니까?

아니, PMC 프로그램은 I/O 주소 번호를 사용하지만 보드별 식별자는 사용하지 않습니다.같은 C6 보드로 A16B-2203-0111의 비슷한 교체 PMC 프로그램 수정 없이 I/O 통신을 복원.
