| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2203-0090 |

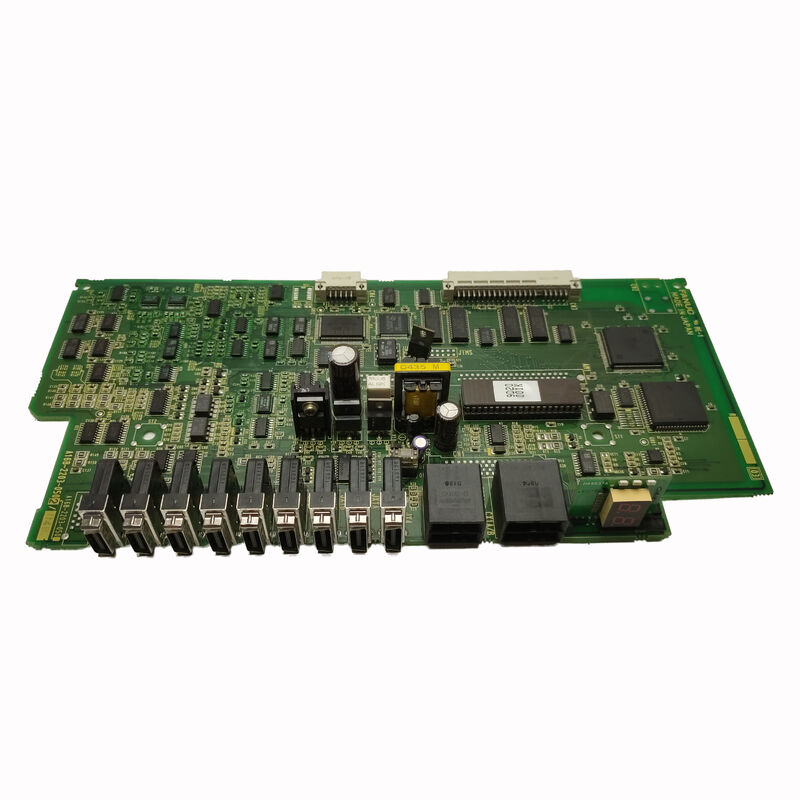

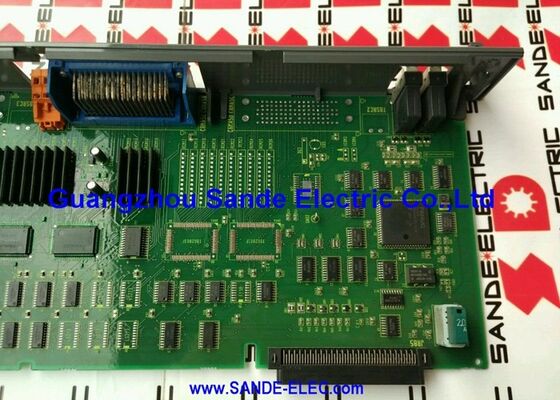

의FANUC A16B-2203-0090'ROBO'라는 표기를 띠고 있습니다. FANUC의 PCB 명단에 있는 표지판으로, FANUC의 로봇 제어 및 로봇-CNC 통합 제품군과 관련된 판을 식별합니다.
A16B-2203 시리즈는 전문 제어 및 인터페이스 보드를 포함합니다: 로봇 제어 장치에 대한 전원 공급 보드 (R-J3iB에 대한 A16B-2203-0370; R-30iA/R-30iB에 대한 A16B-2203-0910)축 제어 및 I/O 확장판, 디바이스넷 인터페이스 보드 (A16B-2203-0190) 및 A16B-2203-0090과 같은 모니터링 / 제어 보드 시리즈의 각 보드는 더 큰 제어 시스템 아키텍처 내에서 특정 기능을 수행합니다..
ROBO 모니터 PCB의 역할은 주 CPU 보드의 역할과 다릅니다.
주 CPU가 CNC 또는 로봇 프로그램을 실행하고, 서보 컨트롤을 관리하고 PMC 사다리를 실행하는 경우,모니터 보드는 시스템 수준의 관측 및 제어 기능을 처리합니다. 시스템이 예상된 매개 변수 내에서 작동하는지 아는 전자 계층, 연결된 모듈과 외부 모니터링 시스템에 상태를 전달하고 기계 정지 장애가 되기 전에 유지 보수 개입을 필요로 하는 상태를 표시합니다.
로봇과 로봇 연결된 CNC 응용 프로그램에서시스템 상태 모니터링은 발견되지 않은 오류의 결과가 조정된 로봇-기계 셀을 통해 빠르게 퍼질 수 있기 때문에 특히 중요합니다..
안전 회로가 손상된 상태에서 계속 작동하는 로봇이나 위치 모니터링 기능이 고장난 상태에서 계속 작동하는 CNC는 도구 손상, 부품 폐기물,또는 심각한 경우 안전 사고.
모니터 PCB는 시스템의 안전 관련 탐지 계층의 일부입니다.그래서 고장 났을 때, 일반적으로 시스템이 손상된 상태로 계속되는 대신 작동을 중단하는 알람을 생성합니다..
| 매개 변수 | 가치 |
|---|---|
| 시리즈 | A16B-2203 |
| 기능 | ROBO 모니터 / 시스템 제어 PCB |
| 적용 | CNC + 로봇 제어 통합 |
| 지표 | 여러 LED 상태 표시기 |
| 인터페이스 | 여러 보드 레벨 연결 장치 |
| 상태 | 제조업체에 의해 중단 |
| 원산지 | 일본 |
A16B-2203 판 시리즈는 FANUC의 부품 카탈로그에서 기능적으로 가장 다양한 판 가족 중 하나입니다. The -2203 prefix identifies boards from a common era and physical standard in FANUC's PCB architecture — typically the Series 16/18 through early i-series generation — but the last four digits distinguish widely different functions:
-0090 (이 게시판):ROBO 모니터 PCB ∙ 시스템 모니터링 및 제어, 로봇 연결 CNC 응용 프로그램.
-0110:세르보 추가 또는 인터페이스 모듈 Servo 제어 확장
-0190:디바이스네트 I/F PCB 로봇 컨트롤러의 필드버스 통신 인터페이스
-0200:PLC 인터페이스 PCB (PCB) 기계 I/O 및 PLC 통합
-0291:그래픽 제어 PCB 15/150 시리즈 CNC 디스플레이 처리
-0370:전원 공급 단위 R-J3iB 로봇 컨트롤러용
-0910:R-30iA/R-30iB 로봇 컨트롤러용 전원 공급 장치
This diversity means that a part number in the A16B-2203 series tells you the board is from a specific FANUC hardware generation but says little about its function without looking at the last four digits.
대체용 A16B-2203-0090을 공급할 때정확한 부품 번호를 사용하는 것이 필수적입니다. 다른 A16B-2203 변종은 표면적으로 비슷한 번호로 다른 기능을 가진 완전히 다른 보드입니다., 다른 커넥터와 다른 설치 요구 사항.
A16B-2203-0090의 가장 실용적으로 유용한 기능 중 하나는 LED 상태 표시기 배열입니다.
FANUC의 제어 시스템 구조에서개별 보드에 설치된 진단 LED는 유지보수 정보의 첫 번째 라인 역할을 합니다., 유지보수 엔지니어는 개별 보드에서 LED 상태를 관찰하여 시스템의 어떤 부분이 건강하고 어떤 부분이 결함이 있는지 결정할 수 있습니다.
ROBO 모니터 PCB의 LED는 일반적으로 다음을 나타냅니다.
전력 상태:보드의 내부 전원 공급 레일 (+5V, ±15V) 이 사양에 해당하는지 확인합니다.시스템에서 전원이 공급되는 경우 어두운 전력 LED는 보드 수준의 전력 결함을 나타냅니다., 폭발 보호 피지, 또는 손상 된 전력 추적.
통신 상태:다른 모듈과의 판의 데이터 링크 상태를 표시합니다. 시스템이 작동할 때 깜박이는 또는 꺼지는 통신 LED는 이 판에 있을 수 있는 버스 통신 장애를 나타냅니다.수신 모듈에, 또는 그들을 연결하는 배경 플레인.
경보 상태:하나 이상의 LED가 판이 모니터링 회로에서 오류 상태를 감지했을 때 켜집니다.고정 또는 깜박이는 ∙ CNC 또는 로봇 제어기의 유지보수 설명서에서 설명된 특정 고장 코드와 상관관계가 있습니다.
이 LED 상태는 CNC의 조작판에 표시된 경보 코드와 결합되어경험이 많은 유지보수 엔지니어가 모듈을 제거하거나 교체하기 전에 특정 보드 또는 회로에서 결함을 찾을 수 있도록 합니다..
ROBO 모니터 PCB가 고장 났을 때 시스템은 일반적으로 시스템 상태 모니터링, 모듈 간 통신 또는 특정 안전 모니터링 회로와 관련된 범주에서 경보 코드를 생성합니다.
진단의 과제는 이러한 경보 범주들이 시스템의 다른 부분에서 오류로 인해 생성 될 수 있다는 것입니다.또는 전원 공급 문제가 모니터 보드 장애를 모방 할 수 있습니다.
체계적인 진단 접근법은: 먼저 전원 공급 전압이 보드의 커넥터에서 올바르게 있는지 확인합니다. 그 다음 모든 커넥터 결합이 안전하고 모든 케이블이 올바르게 설치되어 있는지 확인합니다.
전기와 연결이 올바르게 확인되고 알람이 지속되면, A16B-2203-0090을 알려진 좋은 보드와 교환하여 결함이 보드와 함께 이동하는지 확인합니다. 결함이 이동하면,판이 결함이 확인되었습니다..
결함이 남아 있다면, 문제는 다른 시스템에서 발생합니다.
Q1: CNC 또는 로봇 컨트롤러에 있는 어떤 경보 코드가 A16B-2203-0090이 고장 났음을 구체적으로 나타냅니다?
특정 경보 코드는 보드가 설치된 CNC 또는 로봇 컨트롤러 세대에 달려 있습니다.
FANUC 시리즈 16/18 CNC 시스템에서는 900 시리즈의 시스템 수준의 알람 (DRAM 패리티, SRAM 패리티,시스템 오류) 또는 300-400 시리즈의 특정 모니터 관련 경보가 모니터 보드 고장과 관련이있을 수 있습니다..
로봇 제어기 (R-J2 또는 R-J3 세대) 는 모니터 회로 결함에 대한 SRVO (서보) 또는 SYST (시스템) 범주의 경보를 생성합니다.
특정 제어기 세대의 유지보수 설명서를 참조하여 모니터 보드 오류와 관련된 경보 코드를 확인하고 보드 자체의 LED 상태와 교차 참조하십시오.
Q2: A16B-2203-0090을 수리할 수 있나요? 아니면 대체가 유일한 선택인가요?
부품 수준 수리가 원칙적으로 가능하지만 보드는 복구 할 수 없을 정도로 복잡하지 않지만 실제 실행 가능성은 고장 모드에 달려 있습니다.장애가 고장 난 분별 구성 요소 (전압 조절기) 인 경우, 논리 IC, 수동 구성 요소) 를 식별하고 적절한 SMD 재작업 장비로 교체 할 수 있습니다.
장애가 보드의 다층 내부 흔적에 손상을 입힌 경우 (폭풍 사건 또는 물리적 손상으로 인해), 수리가 실용적이지 않습니다. 대부분의 전문 FANUC 수리 센터는 테스트와가능하면, A16B-2203 시리즈 보드의 수리.
교환 서비스 (실패한 보드에 대가로 리뉴얼 된 테스트 된 유닛을 받는 것) 는이 부분에 대한 가장 일반적인 서비스 경로입니다.
Q3: A16B-2203-0090은 CNC 기계에서만 사용되나요? 아니면 로봇 연결 응용 프로그램에서만 사용되나요?
"ROBO"라는 명칭은 보드의 주요 응용 맥락을 나타냅니다. FANUC의 로봇 제어기 및 로봇-CNC 통합 제품 라인.
그러나 로봇 조정 기능을 포함하는 일부 FANUC CNC 시스템 (종합 로봇 축 제어와 함께 여러 축 CNC 시스템과 같이) 은 ROBO 가족에서 보드를 사용합니다.
어떤 특정 기계에 대한 확실한 답은 그 기계의 부품 목록이나 하드웨어 연결 매뉴얼에 있습니다. A16B-2203-0090이 그 기계의 구성의 일부로 나열된 경우,그것은 기계가 순수한 CNC인지 여부에 관계없이 올바른 보드입니다로봇이나 하이브리드 시스템.
Q4: A16B-2203-0090에 LED 표시기가 몇 개 있으며 진단의 중요성은 무엇입니까?
LED 표시기의 정확한 수와 표시는 보드 개정에 따라 다르지만 A16B-2203 시리즈 모니터 보드는 일반적으로 전력 상태, 통신 링크 상태,고장 표시.
LED 위치와 그 의미는 PCB의 물리적 레이아웃을 설명하는 제어기의 유지보수 설명서 부록에 문서화되어 있습니다.
가장 즉각적으로 유용한 LED는 전력 좋은 지표입니다. 시스템이 전력을 공급 할 때 전력 LED가 꺼지면 소프트웨어 진단이 필요하지 않습니다. 결함은 보드의 전력 회로에 있습니다.
Q5: 시스템은 차가운 상태에서 정상적으로 작동하지만, 온난화 후 모니터 보드 경보를 생성합니다. 이것은 무엇을 암시합니까?
Temperature-dependent faults that appear after warm-up and clear when the system cools down point to a thermally marginal component on the board — typically an electrolytic capacitor with increased ESR at operating temperature, 열 때 누출이 되는 반도체 결합, 또는 열 확장으로 열리고 차가운 때 닫히는 미세 균열을 가진 용접 결합.
이러한 고장 상태는 고령화 된 보드 또는 ESD 스트레스가 신뢰성있는 수명이 끝날 무렵에 나타나는 특징입니다.
The temporary workaround (allowing the system to cool before restarting) is not a maintenance solution — the board should be replaced before the thermally-induced fault becomes permanent and causes unplanned downtime in production.
