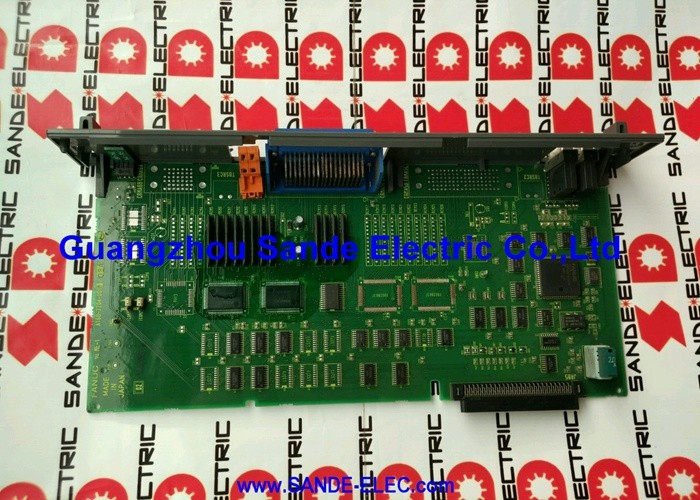

| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2203-0031 |
FANUC 시리즈 16 CNC는 슬롯 기반 확장 아키텍처를 사용합니다. CNC 제어 장치에는 특정 하드웨어 확장 기능을 수용하는 주요 CPU 보드 이외의 옵션 카드 슬롯이 지정되어 있습니다."옵션 2" 슬롯은 주력 보드가 제공하는 것 이상으로 세르보 축 채널을 추가하는 카드.
A16B-2203-0031은 이 옵션 2 슬롯을 4개의 추가 축 채널로 채웁니다.기본 16 시리즈 본 보드는 주요 축을 처리합니다 (일반적으로 표준 가공 센터 또는 턴링 센터에 3 ~ 4 축)응용 프로그램에서 더 많은 요구가있는 경우 회전 테이블, 추가 스핀들, 팔레트 변경 축,또는 전용 도구 매거진 축 A16B-2203-0031 그들을 제어하는 servo 채널을 제공합니다.
| 매개 변수 | 가치 |
|---|---|
| 보드 타입 | 옵션 2 축 확장 |
| 추가 축 | 4 |
| 하위 CPU | 포함되지 않습니다 |
| 세르보 모듈 | A20B-2902-0070 |
| 호환성 | FANUC 시리즈 16 |
| LED 디스플레이 | 경보 및 상태 |
A16B-2203-0031은하위 CPU가 아닌 변종이것은 4개의 추가 축에 대한 모든 축 제어 계산이 16 시리즈의 주 CPU에 의해 수행된다는 것을 의미합니다.
4개의 추가 축이 소형 속도로 작동하고 가장 까다로운 실시간 처리 특성을 요구하지 않는 기계에 대해서는주요 CPU는 성능 저하 없이 추가 계산 부하를 처리합니다.더 간단한 추가 축 류토리 테이블, 팔레트 인덱서, 도구 매거진 드라이브는 일반적으로이 범주에 속합니다.
이것은 A16B-2203-0033와 대조적으로 추가 축에 대한 독립적인 처리를 필요로하는 시리즈 18 애플리케이션에 특별히 전용 하위 CPU를 포함합니다.
A16B-2203-0031의 앞 패널에는 LED 경보 및 상태 표시가 있습니다. FANUC 시리즈 16/18 제어 아키텍처에서 이러한 LED 표시기는 다음과 같습니다.
전원 켜기 순서 표시:LED 패턴은 CNC의 시작 순서 동안 정의 된 상태를 통해 변경됩니다. 정지 또는 잘못된 패턴은 옵션 2 보드에 시작 오류를 현지화하는 데 도움이됩니다.
경보 표시:추가 축 중 하나에 서보 알람이 발생하면옵션 2 보드의 LED는 보드 수준에서 첫 번째 가시적인 경보 표시기를 제공합니다. CNC 운영자 디스플레이에 액세스하지 않고 축 경보를 진단 할 때 유용합니다..
4축 가공 센터 확장:FANUC 시리즈 16-MB 가공 센터는 회전 인덱싱 테이블에 5 축이 필요합니다. A16B-2203-0031 옵션 2 보드가 옵션 2 슬롯에 설치되어 있으며, A20B-2902-0070 세르보 모듈이 장착되어 있습니다.그리고 매개 변수들은 재충전됩니다.5번째 축은 CNC에 사용할 수 있게 됩니다.
옵션 2의 보드 고장 후 교체:A16B-2203-0031이 설치된 가공 센터는 추가 축 채널에 특별히 경보를 개발합니다. 주요 축 채널은 옵션 2 보드 결함으로 일치합니다.교체 추가 축 동작을 복원.
Q1: A16B-2203-0031은 A20B-2902-0070 서보 모듈 없이 설치될 수 있나요?
A20B-2902-0070은 A16B-2203-0031 옵션 2 보드에 연결되는 세르보 제어 모듈입니다. 세르보 모듈은 추가 축에 대한 세르보 루프 처리를 제공합니다.추가 축 채널이 작동 할 수 없습니다.A16B-2203-0031을 주문 할 때, 세르보 모듈이 필요하거나 기존 A20B-2902-0070이 원래 보드에서 전송 될 수 있는지 확인하십시오.
Q2: A16B-2203-0031을 설치한 후, 모든 매개 변수와 프로그램이 다시 로드되어야 하는 이유는 무엇입니까?
CNC-Shopping는 설치가 매개 변수 및 프로그램 재충전이 필요하다는 것을 확인합니다. 새로운 옵션 2 보드가 장착되면 CNC의 SRAM 메모리는 하드웨어 구성이 변경됩니다.시스템이 시작 시 하드웨어 검사를 수행저장된 구성 데이터와 검출된 하드웨어의 불일치로 인해 CNC가 잘못 초기화 될 수 있습니다.재부하 매개 변수는 CNC가 새로운 추가 축을 인식하고 올바르게 구성하도록 보장합니다..
Q3: A16B-2203-0031이 설치된 시리즈 16 CNC의 최대 총 축 수는 무엇입니까?
16 시리즈 기본 시스템은 메인 보드에서 4 축을 지원합니다. 4 개의 추가 축을 가진 A16B-2203-0031 옵션 2 보드를 추가하면 총 8 개의 제어 축이 있습니다.이것은 16 시리즈의 목표 응용 범위에서 가장 복잡한 기계 도구 구성을 포함합니다.- CNC의 특정 시리즈 및 모델 문서에서 최대 구성 축 수를 확인합니다.
Q4: A16B-2203-0031은 18 시리즈 CNC 시스템과 호환됩니까?
서브 CPU 변종이 없는 16 시리즈. 4 개의 추가 축을 필요로 하는 18 시리즈 애플리케이션의 경우 A16B-2203-0033 (서브 CPU와 함께) 이 올바른 보드이다.시리즈 16 및 18는 다른 옵션 2 보드 변종을 사용합니다.
Q5: 어떤 경보가 A16B-2203-0031 옵션 2 보드가 고장 났음을 나타냅니다?
추가 축 채널 (5부터 8 축까지,구성에 따라) 주축 채널이 정상적으로 작동하는 동안 옵션 2 보드 결함이 특징입니다.축 경보, 추가 축에서만 서보 통신 오류 또는 옵션 2 슬롯을 가리키는 시작 경보는 진단 지표입니다.유지보수 설명서에서 16 시리즈 하드웨어 경보 참조와 경보 코드를 교차 참조.
